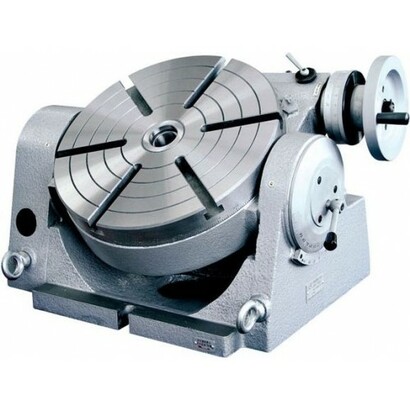

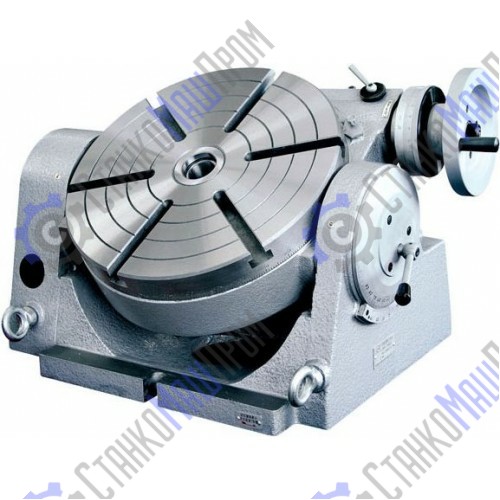

Стол поворотный наклоняемый серии TSK предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип стола специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS или TSL. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Характеристики

Основные параметры	TSK320
Диаметр планшайбы, мм	Ø 320
Конусность центровочного отверстия	KM4
Диаметр отверстия, мм	40x10
Ширина Т-паза, мм	14
Модули червячной шестерни	2.5
Ширина паза крепления, мм	18
Углы схождении Т-пазов	60°
Коэффициент передачи червячной пары стола	1:90
Градуировка	360°
Угол наклона	0 - 90°
Коэффициент передачи червячной пары наклона стола	1:75
Шкала маховичка	1'
Минимальное значение шкалы	10"
Точность показаний	2'
Макс. нагрузка на подшипник в горизонтальном положении, кг	250
Макс. нагрузка на подшипник в вертикальном положении, кг	125
Диаметр рекомендованного патрона токарного, мм	250
Вес нетто/брутто, кг	135/150
Габариты упаковки, мм	630х490х395

Табл. "Параметры столов поворотных"

	Параметры	TSK320
	A, мм	380
	B, мм	322
	C, мм	252
	D, мм	Ø 320
	E, мм	16
	F, мм	241
	H, мм	175
	L, мм	255
	M, мм	KM4
	P, мм	40
	d, мм	Ø 40
	h, мм	10

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5050 TSK дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054;
Делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.
