Описание

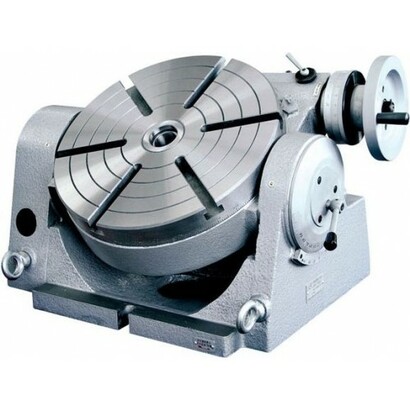

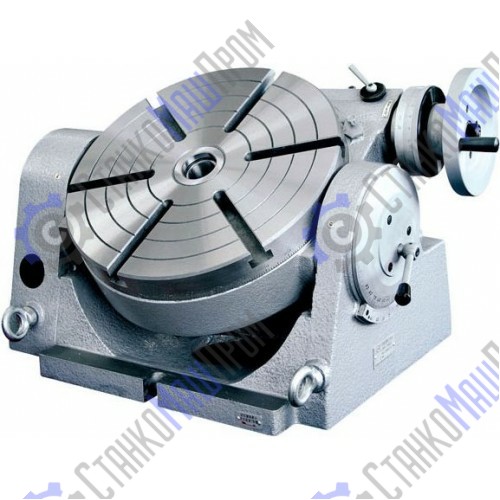

Стол поворотный наклоняемый серии TSK предназначены для деления, кругового резания, установки углов, расточки, локальной обработки и подобной работы совместно с фрезерными станками. Этот тип стола специально предназначен для выполнения машинных операций с большими возможностями измерения, чем столы серии TS или TSL. Основание позволяет использовать столы и в вертикальном положении для проведения работ с использованием задней бабки.

Характеристики

Основные параметры	TSK400
Диаметр планшайбы, мм	Ø 400
Конусность центровочного отверстия	КМ4
Диаметр отверстия, мм	40x10
Ширина Т-паза, мм	14
Модули червячной шестерни	3.5
Ширина паза крепления, мм	18
Углы схождении Т-пазов	60°
Коэффициент передачи червячной пары стола	1:90
Градуировка	360°
Угол наклона	0 - 90°
Коэффициент передачи червячной пары наклона стола	1:75
Шкала маховичка	1'
Минимальное значение шкалы	10"
Точность показаний	2'
Макс. нагрузка на подшипник в горизонтальном положении, кг	300
Макс. нагрузка на подшипник в вертикальном положении, кг	150
Диаметр рекомендованного патрона токарного, мм	315
Вес нетто/брутто, кг	280/305
Габариты упаковки, мм	830х600х460

Табл. "Параметры столов поворотных"

	Параметры	TSK400
	A, мм	500
	B, мм	400
	C, мм	306
	D, мм	Ø 400
	E, мм	16
	F, мм	295
	H, мм	217
	L, мм	320
	M, мм	КМ4
	P, мм	50
	d, мм	Ø 40
	h, мм	10

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

К столу поворотному тип 5050 TSK дополнительно поставляем (не входит в комплект стола поворотного):

Фланец для крепления спирального патрона тип 5055 FL;
Патрон спиральный тип 5054;
Делительное устройство, позволяющее оператору точно разделить диск при вращении на 360°, в любых пропорциях и на любые углы тип 5053 DP.
