Описание

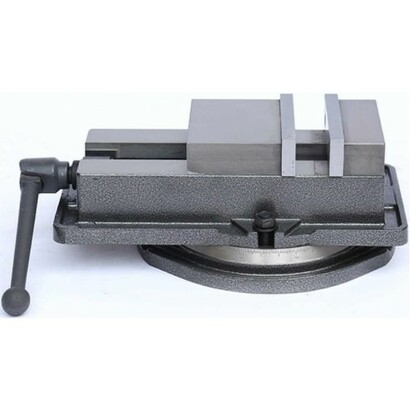

Тиски станочные тип 3418 QM жестко-фиксирующие предназначены для использования на фрезерных, шлифовальные и прочих станках когда требуются высокая точность и надежный зажим заготовки.

Специальный элемент в подвижной губке, при возникновении рабочего давления в горизонтальном направлении, увеличивает прижимную силу заготовки к корпусу тисков. Это не позволяет выдавливать деталь и не может деформировать форму поверхности. Упорный подшипник, установленный на валу, позволяет без затруднений создавать большое усилие зажима.

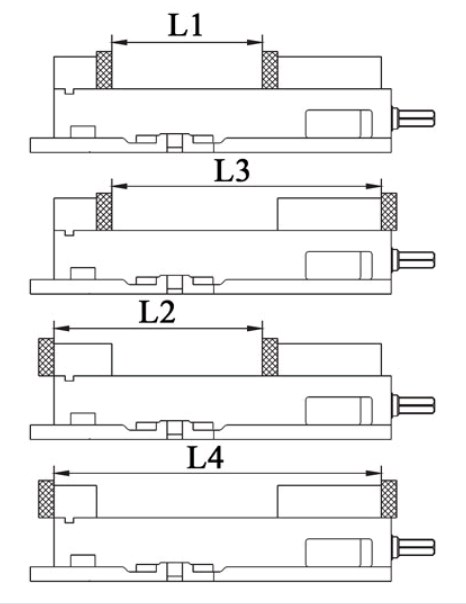

Установка и зажим заготовки в этих тисках, может выполняться четырьмя различными способами расположения губок. Каждый способ установки, дает возможность установить и зажать заготовку большего размера, чем в предыдущем случае. Съемные губки отшлифованы и закалены, что обеспечивает их долговечность и сохранение точности при работе.

Точность тисков: параллельность ≤ 0,025 мм / 100 мм, перпендикулярность ≤ 0,025 мм.

Назначение и характеристики тисков

Тиски станочные тип 3418 QМ идеально предназначены для проведения высокоточных работ с фрезерными, шлифовальными, сверлильными и прочими станками. Во время работы, когда деталь устанавливается в пространство между губками, в части верхней половины губок, появляется дополнительно сила вертикального прижима. Таким образом, сила зажима не позволяет выдавливать деталь и не может деформировать форму поверхности. Зажим детали может выполняться четырьмя различными способами расположения губок.

Характеристики

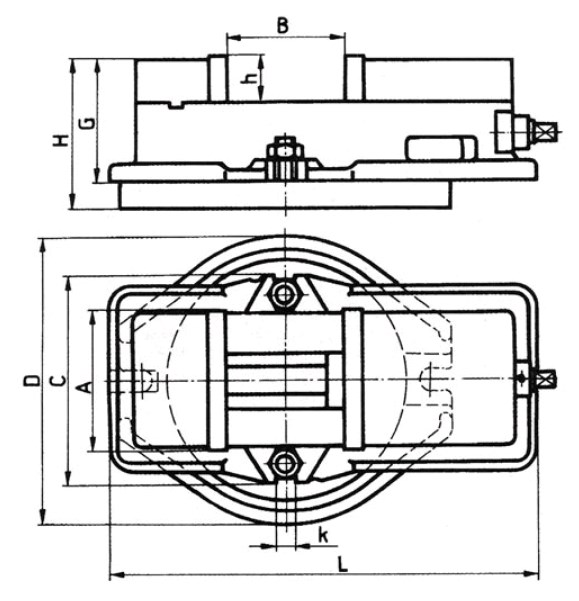

	Параметры	QM16100
	Ширина губок (A),мм	100
	Расхождение губок (B),мм, мм	100
	C,мм	158
	D,мм	212
	G,мм	85
	Высота губок (h),мм	32
	Высота тисков (H),мм	121
	K,мм	12
	Длина тисков (L),мм	337
	L1,мм	100
	L2,мм	145
	L3,мм	200
	L4,мм	245
	Вес, кг	16
	Усилие зажима, кН	19
