Описание

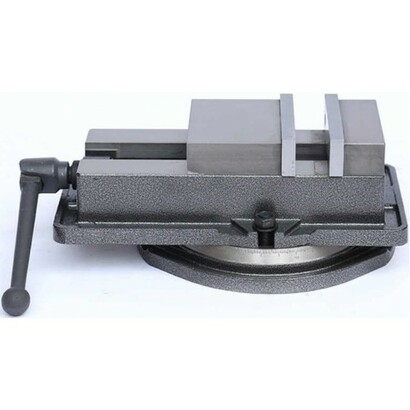

Тиски станочные ТИП 3418 QM жестко-фиксирующие предназначены для использования на фрезерных, шлифовальные и прочих станках когда требуются высокая точность и надежный зажим заготовки.

Специальный элемент в подвижной губке, при возникновении рабочего давления в горизонтальном направлении, увеличивает прижимную силу заготовки к корпусу тисков. Это не позволяет выдавливать деталь и не может деформировать форму поверхности. Упорный подшипник, установленный на валу, позволяет без затруднений создавать большое усилие зажима.

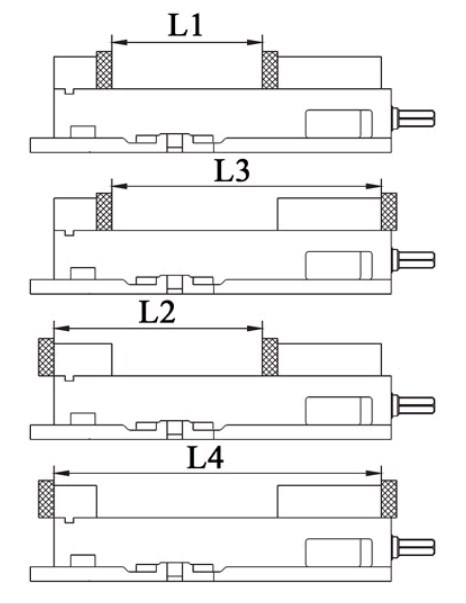

Установка и зажим заготовки в этих тисках, может выполняться четырьмя различными способами расположения губок. Каждый способ установки, дает возможность установить и зажать заготовку большего размера, чем в предыдущем случае. Съемные губки отшлифованы и закалены, что обеспечивает их долговечность и сохранение точности при работе.

Точность тисков: параллельность≤0.025 мм/100 мм, перпендикулярность≤0.025 мм.

Характеристики

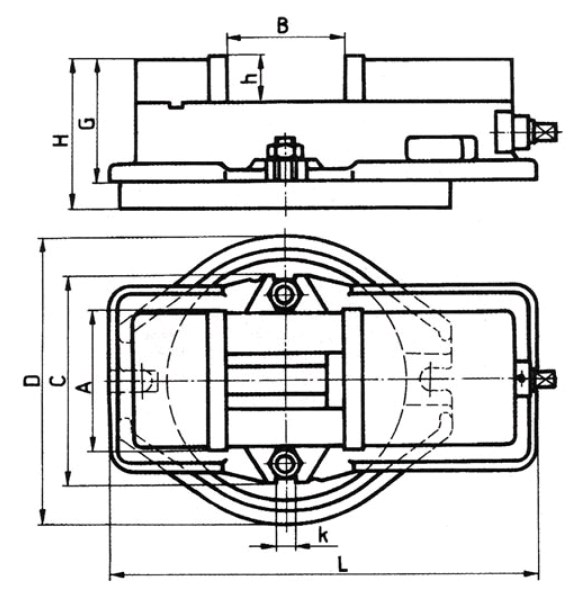

	Параметры	QM16125
	Ширина губок (A),мм	125
	Расхождение губок (B),мм, мм	125
	C,мм	185
	D,мм	275
	G,мм	105
	Высота губок (h),мм	40
	Высота тисков (H),мм	138
	K,мм	13
	Длина тисков (L),мм	402
	L1,мм	125
	L2,мм	180
	L3,мм	250
	L4,мм	310
	Вес, кг	21
	Усилие зажима, кН	24
