Описание

Токарное устройство DSL-1100V — это станок, который часто используется в столярных мастерских, в условиях серийного и индивидуального производства, а также в строительстве. Применяя режущий инструмент, можно осуществлять вырезание различных конфигураций на поверхности детали. В основном на этом станке обрабатываются круглые заготовки.

Особенности устройства DSL-1100V

Станок оснащен однофазным двигателем. Механический вариатор позволяет добиться нужных оборотов и плавно изменять их. Это гарантирует высокое качество выполняемой работы.

Дополнительно к станку можно приобрести копировальное устройство SKZ-93, которое позволяет создавать целые партии идентичных деталей. Благодаря этому станок используется в серийном производстве.

Максимальный диаметр детали не должен превышать 370 мм
Нужное напряжение питания — 230 В
Мощность аппарата — 0,55 кВт
Масса устройства составляет 92 кг

Основные узлы и детали оборудования

1 Подставка.
2 Станина.
3 Рычаг фиксации шпиндельной бабки.
4 Выключатель.
5 Рычаг изменения скорости шпинделя.
6 Шпиндель.
7 Двигатель.
8 Опора инструментов.
9 Пиноль задней бабки.
10 Маховик перемещения пиноли задней бабки.

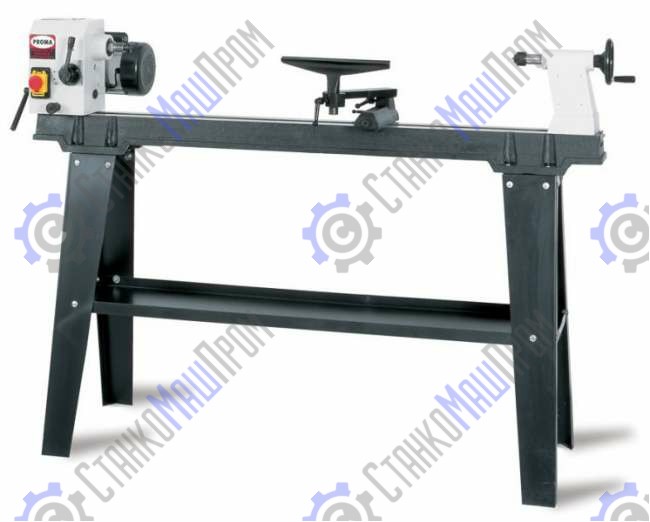

Токарный станок DSL-1100V (рис.1)

Характеристики

Диапазон вращения шпинделя, об/мин	50-2000
Количество скоростей оборотов шпинделя	10
Мощность двигателя, кВт	0.55
Напряжение, В	230
Габариты (ДхШхВ), мм	1560х470х1150
Вес (нетто), кг	92

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация:

Планшайба	1шт
Ручка зажима вертикального смещения опоры	1шт
Центр вращающийся	1шт
Центр не вращающийся	1шт.
Шомпол для выбивания центров	1шт.
Ножки стола	4шт.
Кронштейны крепления ножек	2шт.
Защитный экран	1шт.
Поддон	1шт.
Пружинная шайба	8шт.
Болт с круглой головкой М8 35	8шт.
Болт с фасонной головкой М8 10	20шт.
Гайка М8	28шт
Шайба диаметр 8	20шт.

Инструмент:
1.Ключ торцевой шестигранный 3,4,6 мм.	3шт.
2.Ключ специальный плоский 32 мм	2шт.
