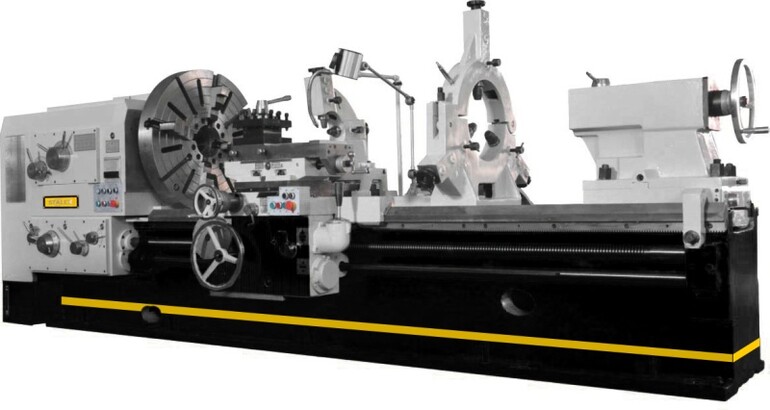

Токарно-винторезный станок STALEX Apollo D850/3000
Описание
Особенности станка:
- Очень тяжелая и широкая станина жесткой моноблочной конструкции призматические направляющие, отшлифованные и закаленные индукционным методом, обеспечивают точность в течение длительного времени и практически не подвержены износу массивная передняя бабка с высокоточным главным шпинделем на роликовых подшипниках с диаметром отверстия шпинделя 105 мм обеспечивает высокую стабильность работы станка под нагрузкой;
- Отсутствие биения даже при максимальной частоте вращения шпинделя;
- На суппорте находится джойстикового типа переключатель подач по осям X и Z;
- Регулируемая предохранительная муфта в фартуке суппорта защищает механический блок подачи от повреждений и поломок;
- Центральное и удобное управление подачами и шагом резьбы
- Привод подач, позволяет нарезать широкий спектр диаметральных, дюймовых, модульных и метрических резьб;
- Суппорт и верхние салазки, рассчитаны на работу в интенсивном режиме.
- Изготовлен по стандартам СЕ.
Характеристики
| Диаметр обточки над станиной | Ø850 мм |
| Ø обточки над поперечным суппортом | Ø520 мм |
| Высота центров | 405 мм |
| Расстояние между центрами | 3000 мм |
| Макс. длинна обточки | 2750 мм |
| Ширина станины | 600 мм |
| Макс. масса детали, обрабатываемой в центрах | 4 000 кг |
| Частота вращения шпинделя, 4 | 5-630об/мин |
| Торец шпинделя | ISO A2-11 |
| Конус шпинделя | METRIC №120 |
| 4-х кулачковая планшайба | Ø 800 мм |
| Проходное отверстие шпинделя | Ø105 мм |
| Ход по оси X | 600 мм |
| Ход по оси Z | 2750 мм |
| Ход по оси z-1 | 250 мм |
| Продольная подача ось X | 0,08-9,6 мм/об |
| Поперечная подача ось Z | 0,04-4,9 мм/об |
| Подача верхних салазок z-1 | 0,02-2,4 мм/ об |
| Метрическая резьба, 53 | 1-120 мм |
| Дюймовая резьба, 49 | 30-1/4TPI |
| Диаметральная резьба, 56 | 60-0,5 DP |
| Модульная резьба | 0,5-60 мм |
| Максимальный размер инструмента | 32х32 мм |
| Угол поворота резцедержателя | 90º |
| Ускор. перем. продольного суппорта ось Z | 3,640мм/мин |
| Ускор. перем. поперечного суппорта ось X | 1,870 мм/мин |
| Ускор. перемещение салазок с резцедержателем | 900 мм/мин |
| Конус пиноли задней бабки: | MT-6 |
| Ход пиноли задней бабки | 250 мм |
| Диаметр пиноли задней бабки | Ø120 мм |
| Габаритные размеры станка | 5150×1500×1300 мм |
| Габаритные размеры упаковки | 5500х1870х1780 мм |
| Мощность главного привода с инвертером | 17,0 кВт |
| Мощность двигателя подачи | 1,1 кВт |
| Мощность двигателя СОЖ | 0,15 кВт |
| Мощность двигателя гидросистемы | 0,55 кВт |
| Масса нетто / брутто | 5300/6250 кг |
Комплектация и особенности
Комплект поставки:
- 4-х кулачковая планшайба Ø800 мм
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø40-350 мм
- УЦИ по 3-м осям
- Защитный экран патрона;
- Электрокомпоненты Siemens
- Регулируемые опоры станины
- Конусная линейка L=800 мм
- Система подвода СОЖ
- LED лампа местного освещения
- Инструкция по эксплуатации
Доставка
Масса брутто, кг: 6 250
Габариты в упаковке ДхШхВ, мм: 5500x1870x1780
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
