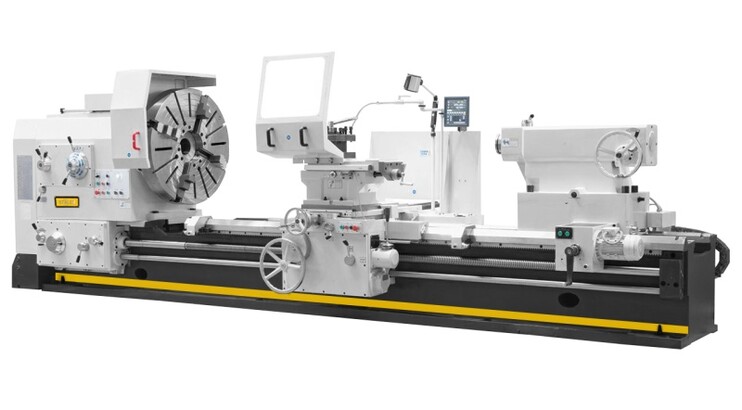

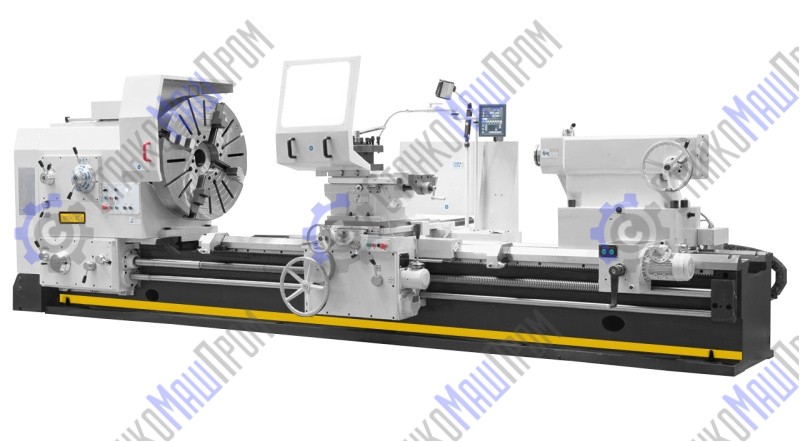

Токарно-винторезный станок STALEX D1250/3000
Каталог
Описание
Особенности станка:
- Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения
- Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой
- Направляющие большого размера подвергаются индукционной закалке и шлифованию
- Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность
- Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
- Для обработки самых разных деталей станок имеет диапазон частот вращения от 3,15 до 315 об/мин при 33 скоростях
- Плавный пуск главного шпинделя с помощью механической многодисковой муфты
- Изготовлен по стандартам СЕ
Характеристики
| Диаметр обработки над станиной, мм | 1250 |
| Диаметр обточки над суппортом, мм | 900 |
| Расстояние между центрами (РМЦ), мм | 3000 |
| Длина съемного мостика, мм | 610 |
| Максимальное перемещение стола по оси X, мм | 630 |
| Максимальное перемещение головы по оси Z, мм | 2800 |
| Диапазон вращения шпинделя, об/мин | 3,15 -315/4-315 (21 вперед/12 реверс) |
| Диаметр отверстия шпинделя, мм | 130 |
| Конус шпинделя | ISO A2-15 |
| Диаметр пиноли задней бабки, мм | 160 |
| Конус пиноли задней бабки | Metric 80 |
| Ход пиноли задней бабки,мм | 300 |
| Ускоренное перемещение продольного суппорта ось Z, мм/мин | 3,740 |
| Ускоренное перемещение поперечного суппорта ось Z, мм/мин | 1,870 |
| Диапазон продольной подачи, мм/об | 0,064-12 |
| Диапазон поперечной подачи, мм/об | 0,032-6 |
| Диапазон метрической резьбы, мм | 1-120 |
| Диапазон дюймовой резьбы, TPI | 1/2-60 |
| Диапазон модульной резьбы, мм | 0,5-60 |
| Диапазон диаметральной резьбы,DP | 30-1/4 |
| Максимальный размер инструмента, мм | 45х45 |
| Мощность двигателя, кВт | 22 |
| Мощность двигателя СОЖ, кВт | 0,15 |
| Габариты (ДхШхВ), мм | 6100х1800х1920 |
| Габариты упаковки (ДхШхВ), мм | 6360х1950х2280 |
| Вес (нетто), кг | 11 550 |
Комплектация и особенности
Комплект поставки:
- 4-х кулачковая планшайба Ø1000 мм
- 4-х позиционный резцедержатель с фиксатором
- Неподвижный люнет Ø50-590 мм
- Подвижный люнет Ø50-220 мм
- УЦИ по 3-м осям
- Защитный экран патрона с концевым выключателем
- Концевой упор продольного перемещения
- Электрокомпоненты Schneider electric
- Регулируемые опоры станины
- Моторизованная задняя бабка
- Система подвода СОЖ
- LED лампа местного освещения
- Инструкция по эксплуатации
- Инструмент для обслуживания
