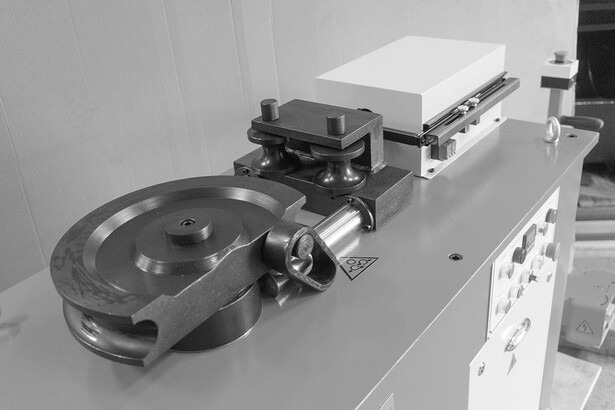

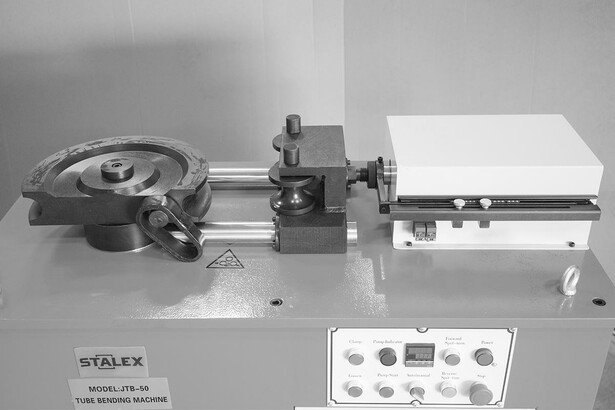

Трубогиб бездорновый Stalex JTB-50
Описание
Трубогиб Stalex JTB-50 предназначен для изгибания круглых труб из металла или другого материала по заданному радиусу. Производит гибку трубы методом протягивания заготовки по ролику – такие изделия как дуги, рамы, каркасы и прочее из водогазопроводных и метрических труб с изгибами в нескольких плоскостях, что обеспечивает точность изгиба трубы на заданный угол и с заданным радиусом, без заломов в области гибки.
Применяется для гибки на угол до 180°, макс. размер трубы Ø51 мм, с толщиной стенки до 4 мм (сталь) и 5 мм (цветные металлы). Гибка может производиться различной конфигурацией и в разных плоскостях, модель подходит для работы в условиях мелкосерийного и индивидуального производства. Угол гибки задаётся и контролируется путем ввода необходимого угла через счетчик-индикатор, диапазон угла гибки от 0 до 180°. Выполняет профессиональный и качественный дугообразный гиб широко используется в сфере декора, архитектуры, обустройстве общественных пространств и прочее.

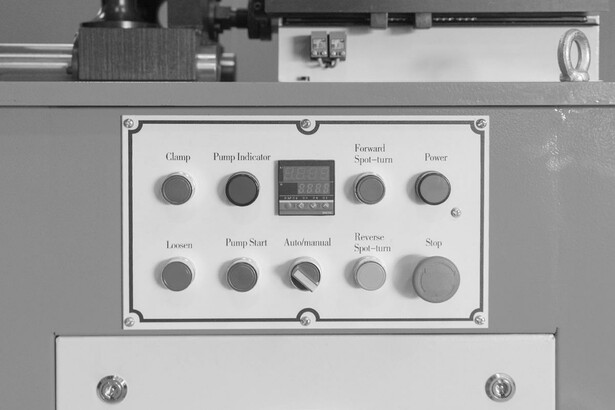

Станок может управляться в ручном режиме путем нажатия отдельных кнопок и в полуавтоматическом режиме под управлением оптико-электрического кодирующего устройства (датчика), что подходит для регулярного объёма выпуска продукции. Такие особенности, как простота конструкции, легкость эксплуатации, энергосбережение и высокая эффективность, делают станок идеальным для гибки труб.
Особенности станка:
- Настройка станка не требует специальной подготовки

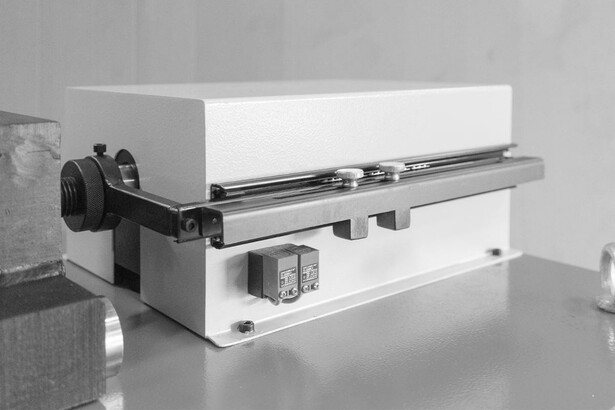

- Угол поворота сменного гибочного штампа контролируется оптико-электрическим кодирующим устройством
- Требуемый угол задается счетчиком-индикатором в градусах

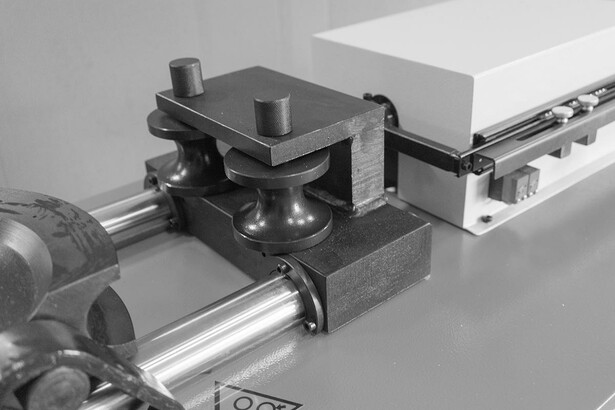

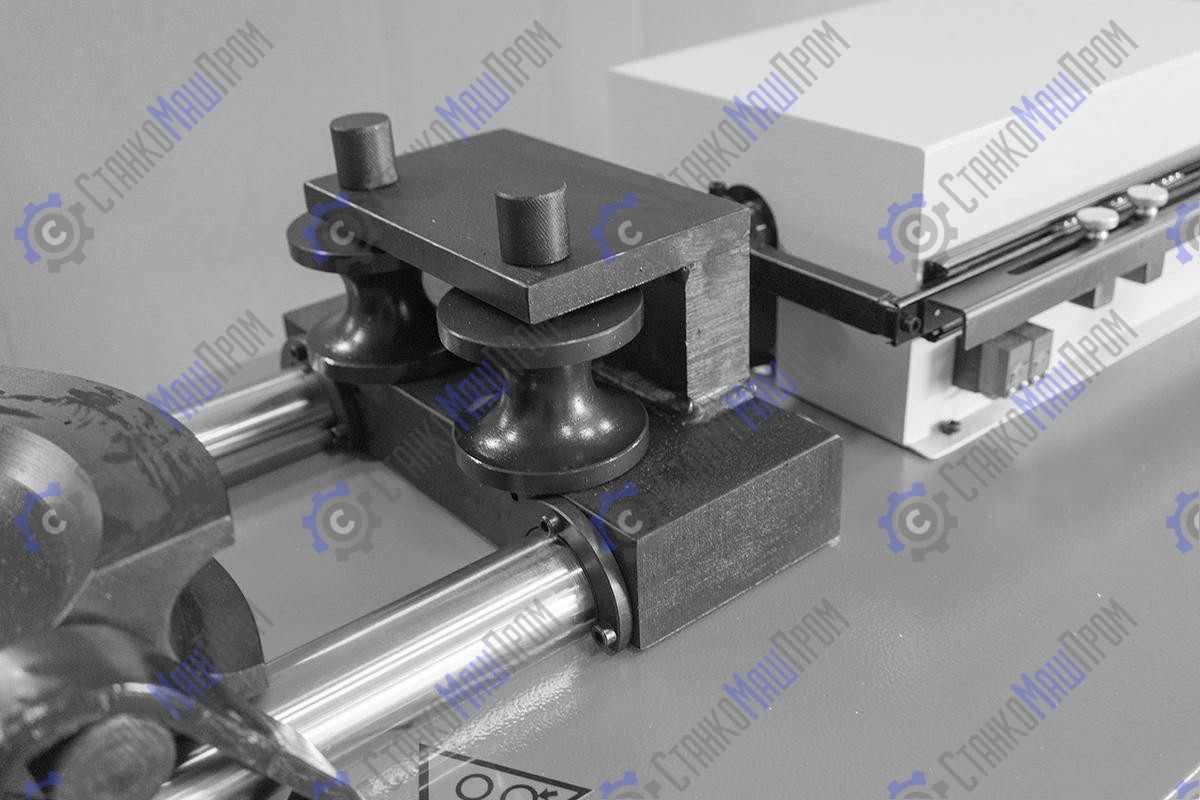

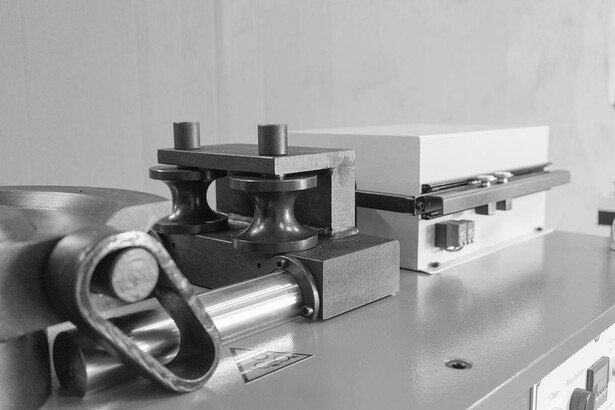

- Высокая скорость и точность гибки трубы методом протягивания заготовки по ролику
- Простота конструкции, легкость эксплуатации и высокая эффективность при гибке заготовки в одно касание
- Прочность конструкции станка

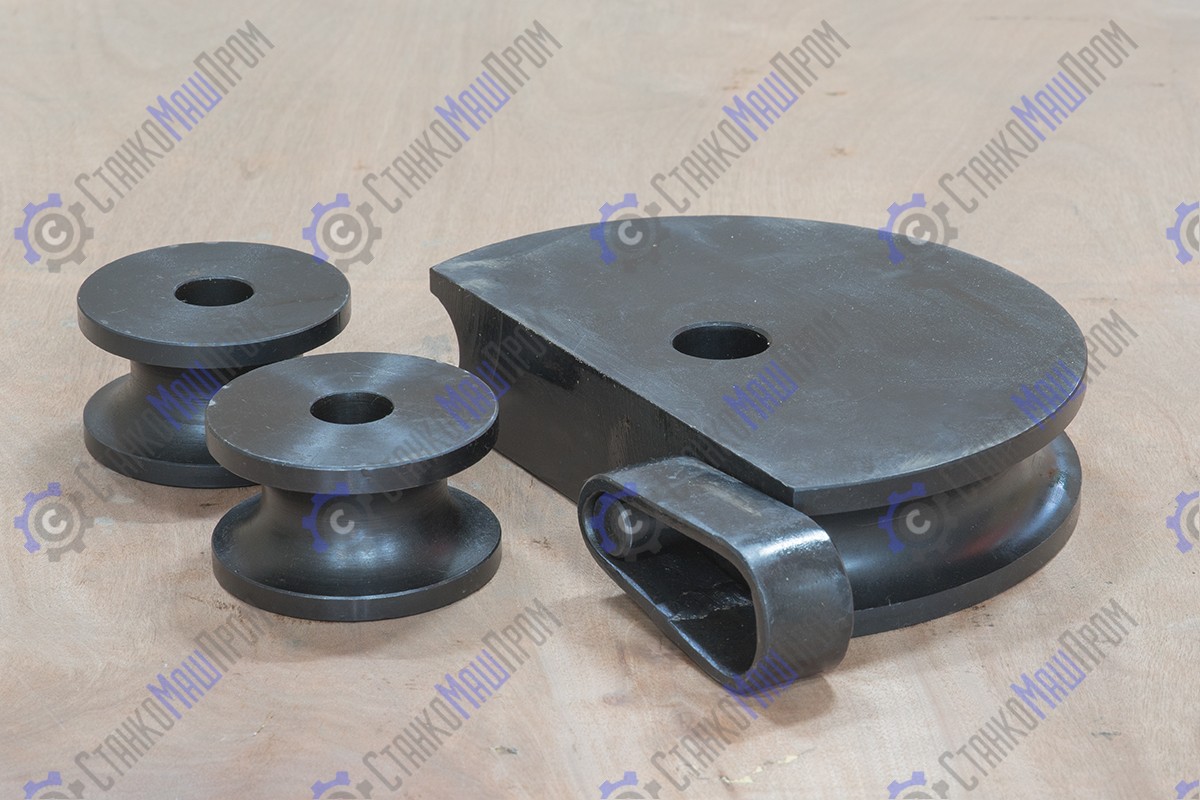

- В стандартной комплектации 4ть комплекта штампов (оснастки) – Ø25; 32; 38; 48 мм
- Гибка может производиться различной конфигурацией и в разных плоскостях
- При работе с крупными заготовками требуется монтаж станка к полу (для труб от 32мм)
Характеристики

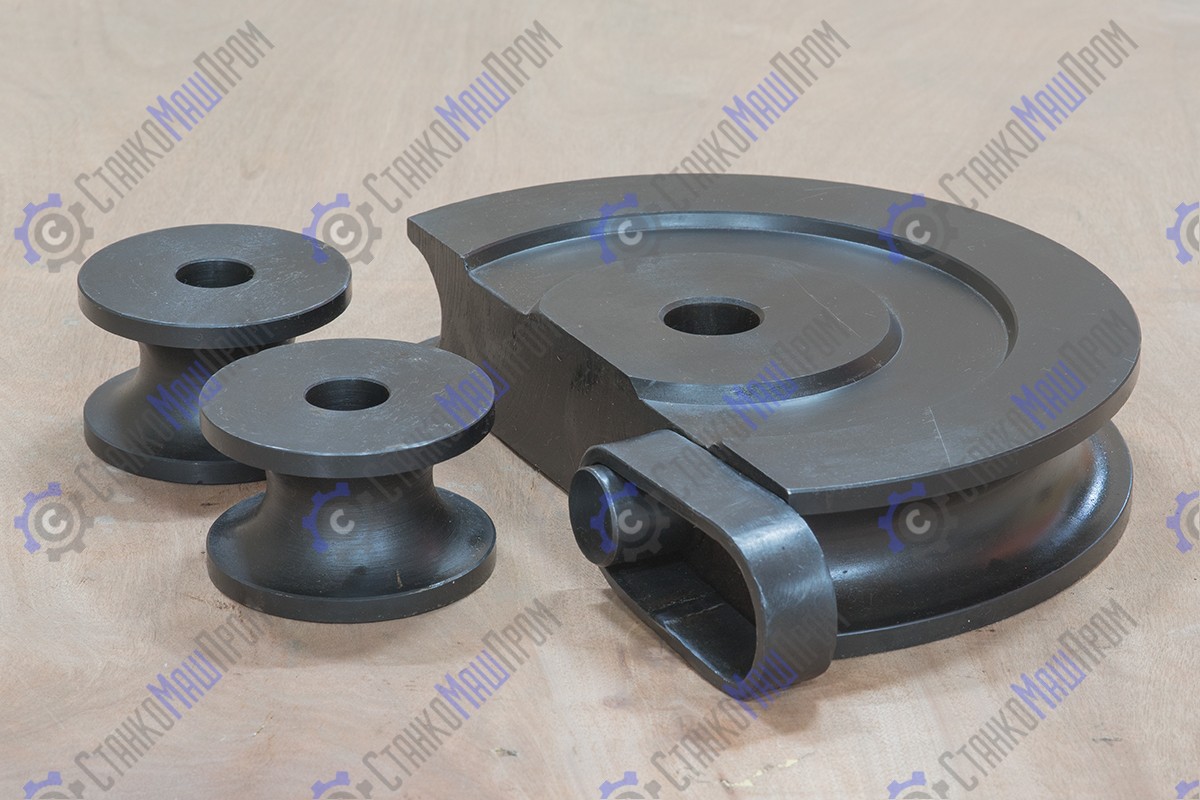

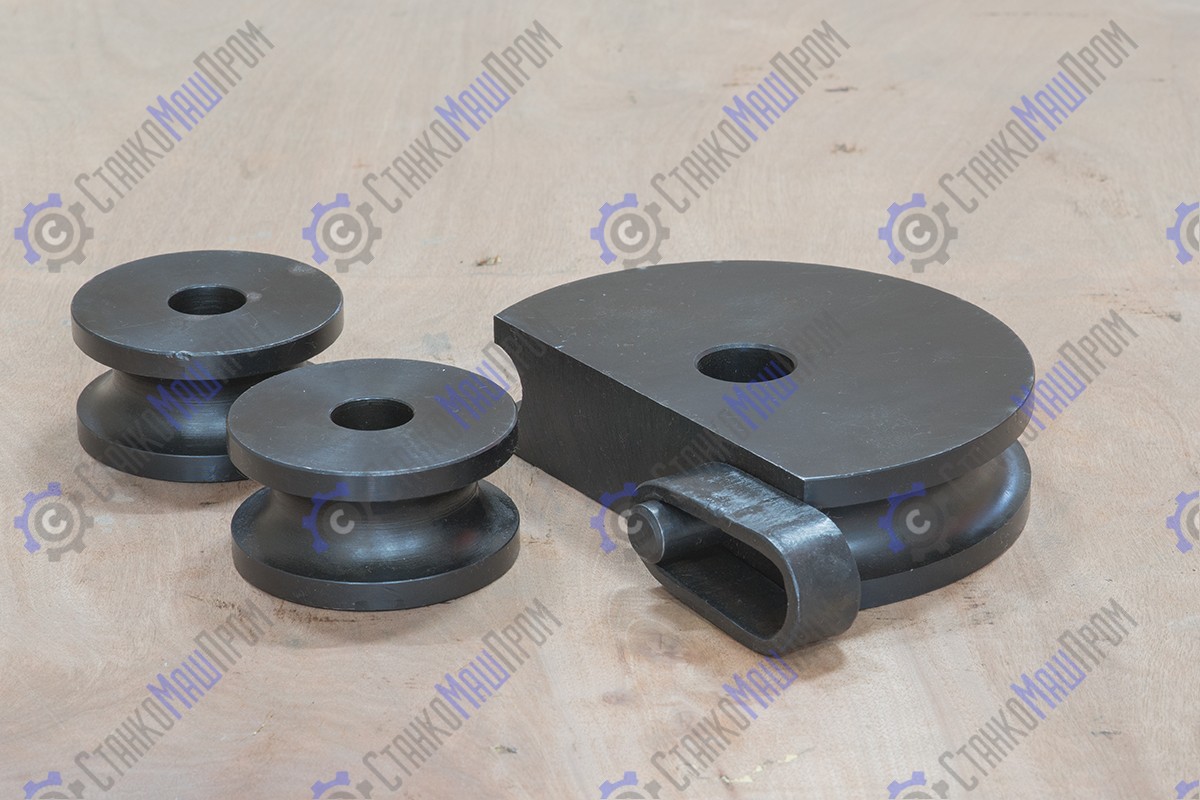

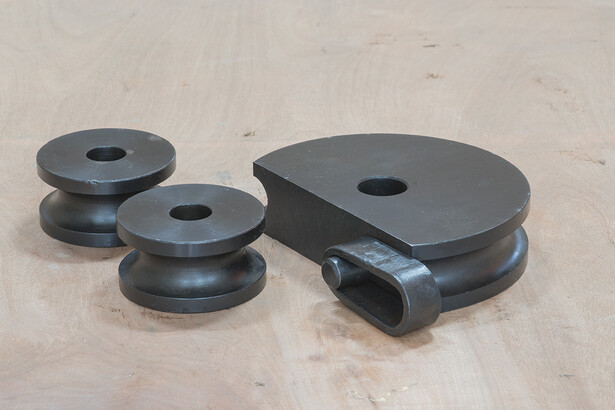

| Оснастка - комплект штампов: штампы (гибочные), скобы (фиксирующие), ролики (протягивания) | под трубы Ø25мм (1'') R – 90 мм |
| под трубы Ø32мм (1-1/4'') R – 115 мм | |
| под трубы Ø38мм (1-1/2'') R – 130 мм | |
| под трубы Ø48мм (1-7/8'') R – 170 мм | |
| Толщина (Образец стали - Ст3сп «сталь конструкционная углеродистая обыкновенного качества», пределом прочности σв ≤ 372МПа) | 1÷5 мм от 1 мм до 5 мм независимо от размера штампов (16 мм или до 51 мм) - это справочная информация и не является обязательным значением (т.к. это зависит сорта, марки материала, предела прочности и термообработки). |
| Угол гибки | от 0 до 180° |
| Два режима работы | ручной / полуавтоматический |
| Скорость вращения главного вала | 5 об/мин |
| Мощность электродвигателя | 2,2 кВт (3-х фазный) |
| 1400 об/мин | |

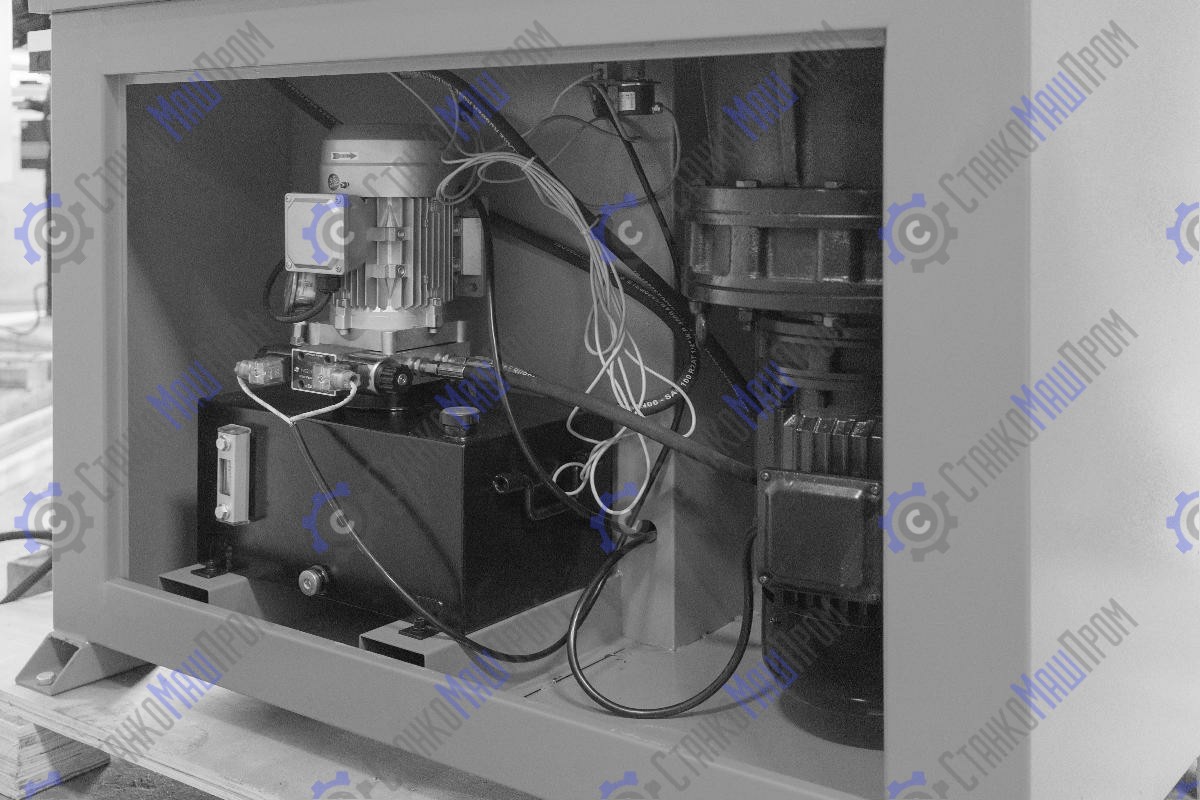

| Мощность гидравлического двигателя (для гибки изделия) | 1,1 кВт (3-х фазный) |
| 1400 об/мин | |
| Габариты упаковки (ДхШхВ) | 1450х690х1170 мм |
| Масса нетто/брутто | 550/620 кг |
Комплектация и особенности
Комплектация:
- Станок
- Педаль
- 4 комплекта штампов (оснастки) для труб Ø25; 32; 38; 48мм
Доставка
Масса брутто, кг: 620
Габариты в упаковке ДхШхВ, мм: 1450x690x1170
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
