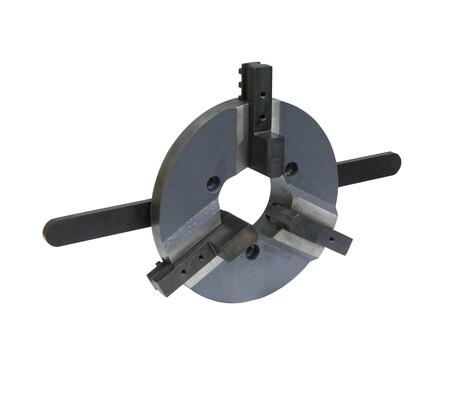

Трёхкулачковый патрон WPC 200

Трёхкулачковые патроны Stalex WPC предназначены для установки на рабочем столе (планшайбе) позиционеров WP и фиксации заготовок (для последующей сварки швов), а также для крепления заготовок на любой вращающейся или наклонной поверхности. Stalex WPC это самоцентрирующиеся трёхкулачковые патроны. Используются для крепления заготовок круглой и шестигранной форм.

Обеспечивает возможность быстрой центровки и фиксации. По типу зажима кулачков патрон WPC является прямым (размер В) и обратным (размер А). Расположение кулачков как указано на размере В (прямые) обеспечивают зажим по наружной поверхности, расположение как указано на размере А (обратные) – по внутреннему отверстию. Применение обратных кулачков позволяет обработать всю поверхность детали.

Особенности:

• Крепление на позиционеры WP и другие поверхности - не предусмотрено

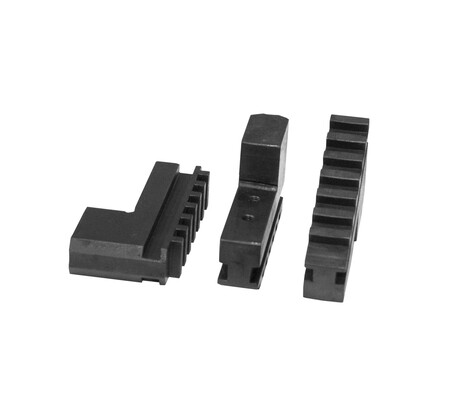

• Кулачки имеют степень закалки – HRC 17
• Материал кулачков / материал диска (корпуса) – сталь
• C 2020 года на позиционерах WP-500 рабочие столы сварочного позиционера поставляются с отверстиями для крепления патрона WPC (в случае более ранней поставки необходимо сверлить отверстия самостоятельно)

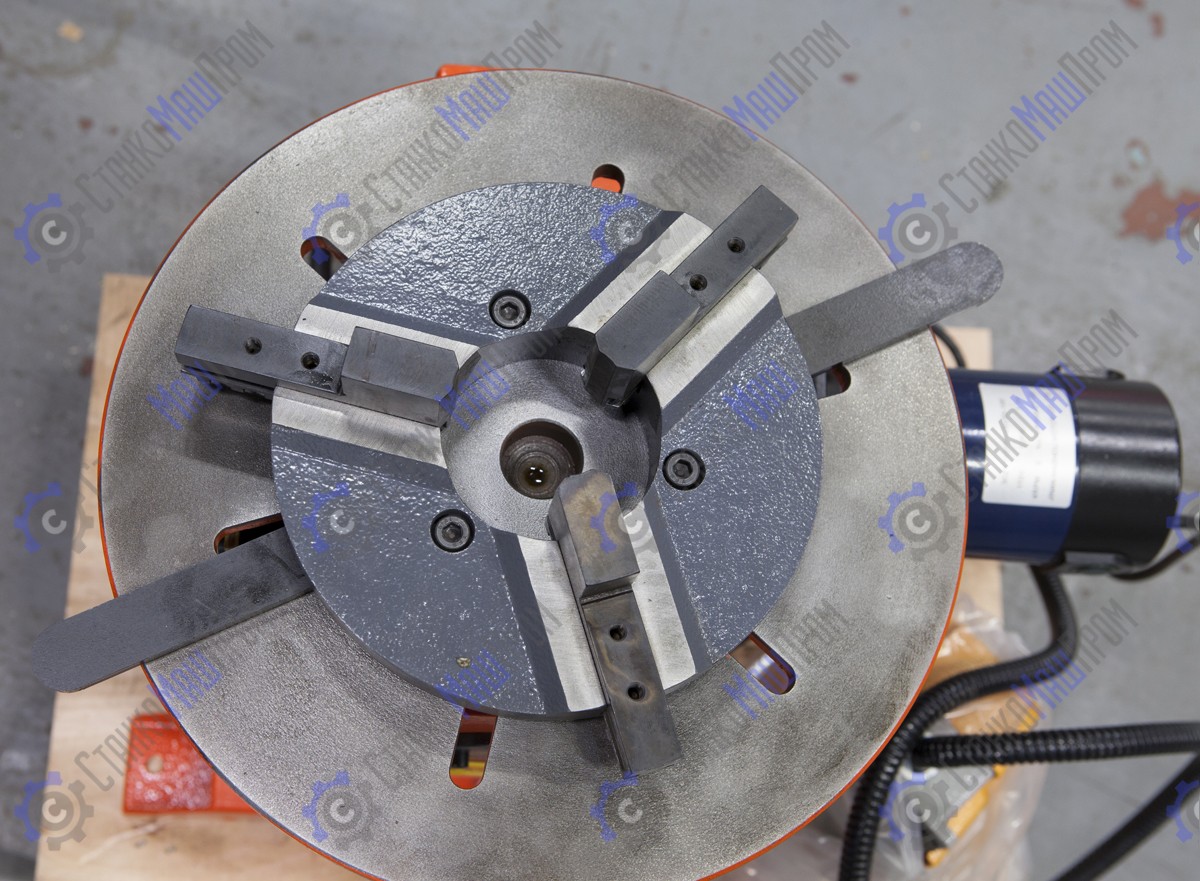

• Рабочий стол позиционеров WP-220 и WP-350 – имеет по 6 лучевидных пазов для крепления патронов Stalex WPC
• Для крепления трёхкулачковых патронов Stalex WPC с другими позиционерами и/или поверхностями – отверстия на изделиях других производителей нужно сверлить самостоятельно
• Макс. усилие зажима - 200 кг
• Макс. грузоподъёмность - 30 кг
• Ø центрального отверстия - 80 мм
• Размер А (обратное положение кулачков) - 110-210 мм
• Размер В (прямое положение кулачков)- 10-130 мм
• Совместимость позиционерами Stalex WP - WP-220
