Трёхкулачковый патрон WPC 400
Описание
Трёхкулачковые патроны Stalex WPC предназначены для установки на рабочем столе (планшайбе) позиционеров WP и фиксации заготовок (для последующей сварки швов), а также для крепления заготовок на любой вращающейся или наклонной поверхности. Stalex WPC это самоцентрирующиеся трёхкулачковые патроны. Используются для крепления заготовок круглой и шестигранной форм.
Обеспечивает возможность быстрой центровки и фиксации. По типу зажима кулачков патрон WPC является прямым (размер В) и обратным (размер А). Расположение кулачков как указано на размере В (прямые) обеспечивают зажим по наружной поверхности, расположение как указано на размере А (обратные) – по внутреннему отверстию. Применение обратных кулачков позволяет обработать всю поверхность детали.
Особенности:
- Крепление на позиционеры WP и другие поверхности - не предусмотрено

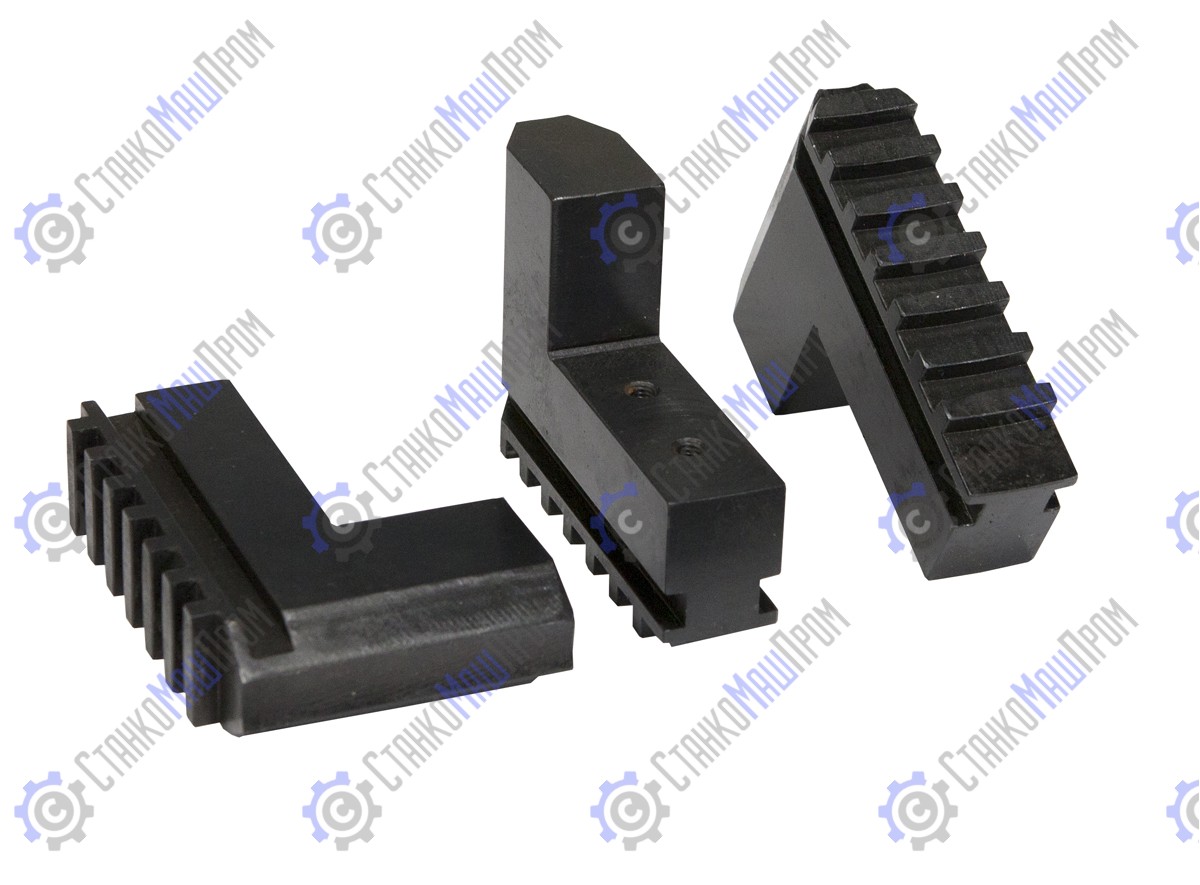

- Кулачки имеют степень закалки – HRC 17
- Материал кулачков / материал диска (корпуса) – сталь
- C 2020 года на позиционерах WP-500 рабочие столы сварочного позиционера поставляются с отверстиями для крепления патрона WPC (в случае более ранней поставки необходимо сверлить отверстия самостоятельно)
- Рабочий стол позиционеров WP-220 и WP-350 – имеет по 6 лучевидных пазов для крепления патронов Stalex WPC
- Для крепления трёхкулачковых патронов Stalex WPC с другими позиционерами и/или поверхностями – отверстия на изделиях других производителей нужно сверлить самостоятельно
- Макс. усилие зажима - 350 кг
- Макс. грузоподъёмность - 240 кг
- Ø центрального отверстия - 170 мм
- Размер А (обратное положение кулачков) - 250-380 мм
- Размер В (прямое положение кулачков) - 120-250 мм
- Совместимость позиционерами Stalex WP - WP-500
Характеристики
| Габариты упаковки (ДхШхВ), мм | 530х530х90 |
| Вес (нетто), кг | 24 |
| Вес (брутто), кг | 26 |
