Описание

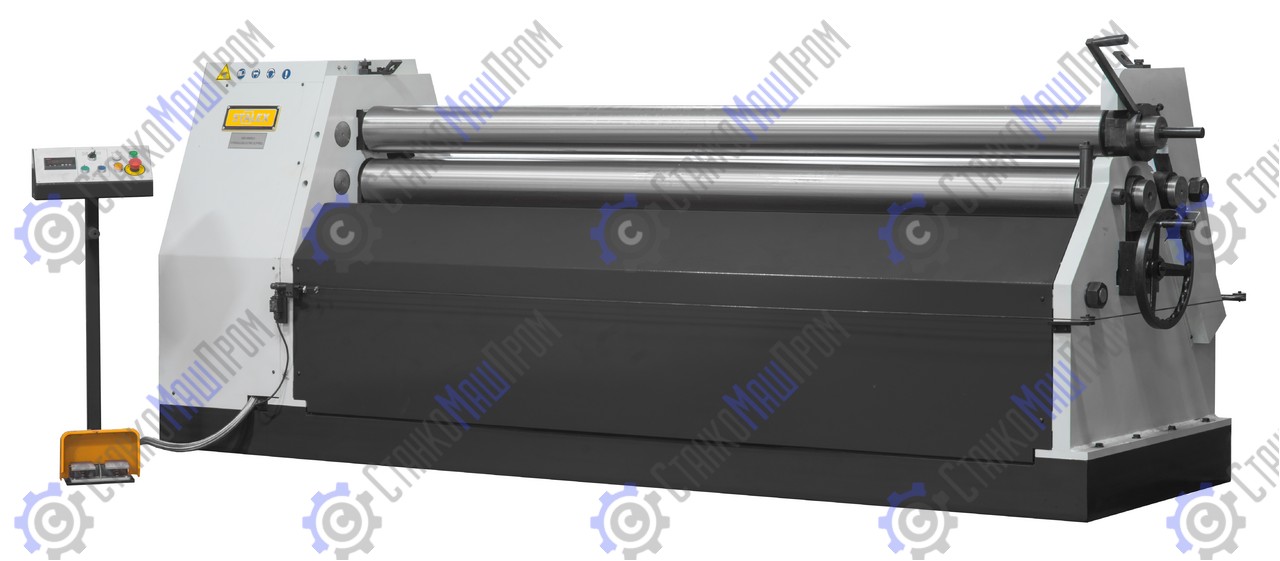

Вальцовочный станок предназначен для предания листу цилиндрической формы различного радиуса, данное оборудование широко применяется для изготовления комплектующих вентиляции, водосточного оборудования, в случаях производства цилиндрических и конических изделий, правке плоских заготовок, подгибке кромок. Выносная педаль дублируется пультом управления на станине станка. Цепная передача передаёт вращение с электродвигателя на валы. Верхний вал откидной, для легкого снятия готовых изделий. Откидной вал оснащен замком для предотвращения его самопроизвольного раскрытия в процессе работы.

Изготовление конуса - при помощи станка можно изготавливать конические изделия. Для этого предназначен опорный валик в правой части машины. Для чего необходимо обеспечить зажатие заготовки только вблизи опорного валика.

Особенности станка:

Все три вала приводятся в движение гидравлической системой
Цилиндры протяжного ролика регулируются синхронно
Положение протяжного ролика при его перемещении вверх и вниз отображается на цифровом дисплее

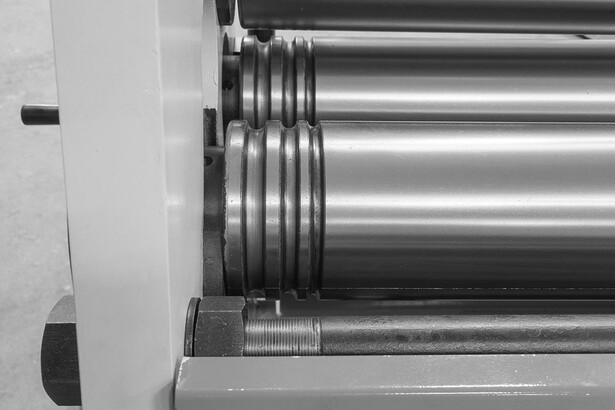

Все валки выполнены из высококачественного стального сплава и закалены
Жёсткая стальная конструкция обеспечивает точную и плавную работу механизмов и долгий срок службы
Верхний валок откидывается для беспрепятственного извлечения обработанной заготовки
Возможность гибки на конус
Верхний вал вращается в обе стороны
Поставляется с функцией конусной гибки
Набор инструмента в стандартной комплектации
Ножная педаль управления движение вперёд/назад снабжена защитным кожухом

Характеристики

Макс. толщина листа (без предподгиба), мм	3,5
Макс. толщина листа (с предподгибом), мм	до 1,8
Предел текучести, МПа	245
Макс. толщина вальцовки (нержавеющая сталь) *, мм	1,8
Макс. ширина вальцовки, мм	2510
Диаметр вальца, мм	150
Мин. Ø завальцовки, мм	170
Скорость вращения, об/мин	4,2
Мощность двигателя, кВт	3,0
Габаритные размеры (ДхШхВ), мм	3610x1080x1540
Масса нетто/брутто, кг	2290/2570

Максимальная допустимая толщина листа при работе с низкоуглеродистой сталью (предел текучести σs не должен превышать параметр σs ≤245 МПа) – не более 3,5мм
Минимальный диаметр получаемой заготовки при работе с низкоуглеродистой сталью 3,5мм - составит не менее 250 мм (данная информация является справочной и зависит от сорта, прочности термообработки материала, а также его длины и толщины)
При работе с толщиной металла (нержавеющая сталь) ≤ 1,8мм – максимально возможный мин. Ø обечайки может составлять 700мм (данная информация является справочной и зависит от сорта, прочности, термообработки материала, а также его длины и толщины)
Точной формулы расчёта минимального диаметра получаемой заготовки не существует, т.к. это зависит от вида, сорта, термообработки материала, а также его длины и толщины. Более точно определить минимальный Ø - возможно только пробной прокаткой

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Конструктивные особенности:

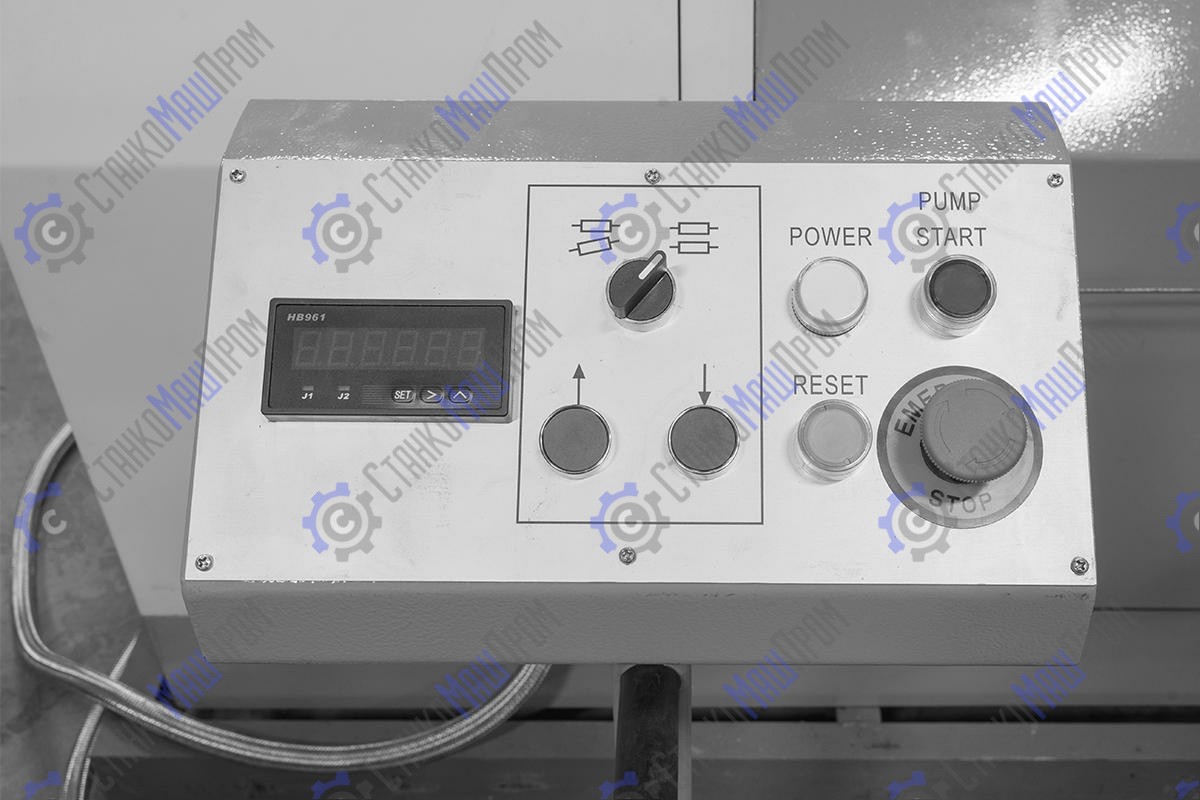

	Цифровой дисплей показывает положения заднего протяжного ролика (вала)

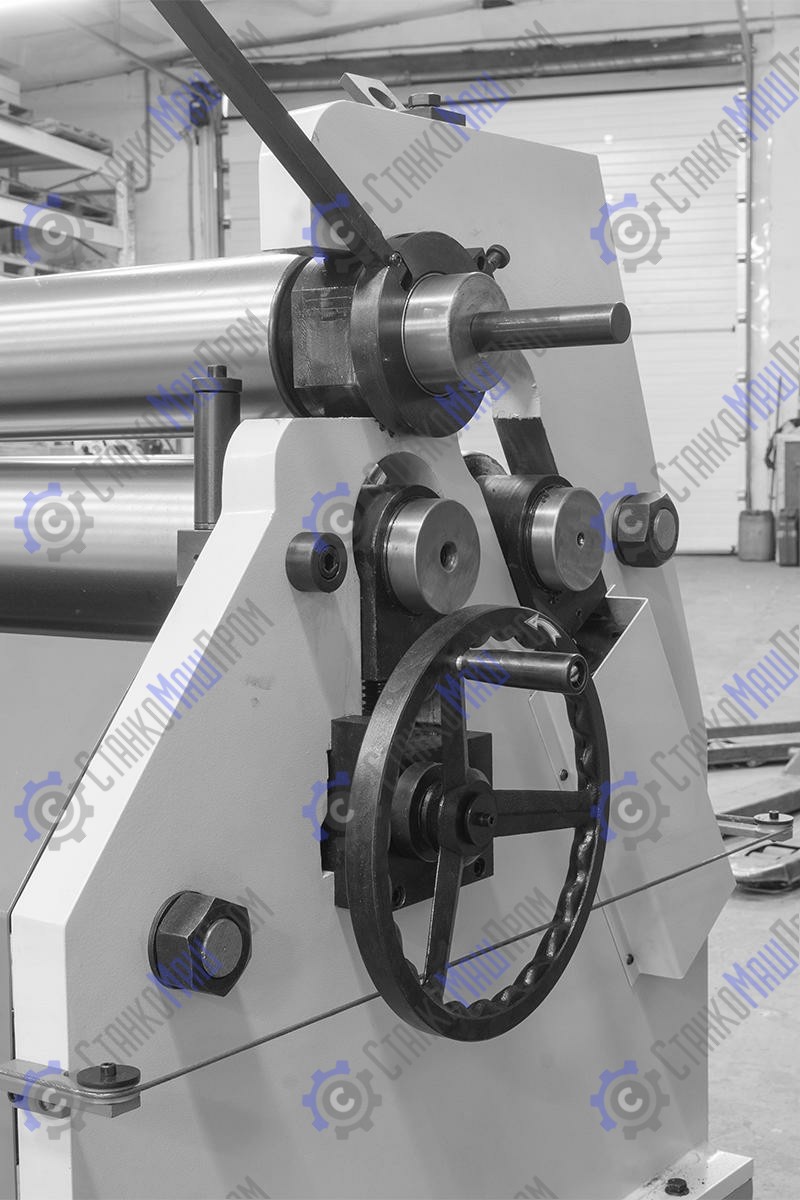

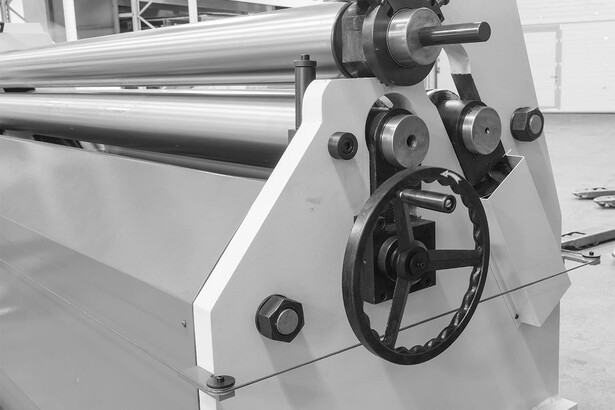

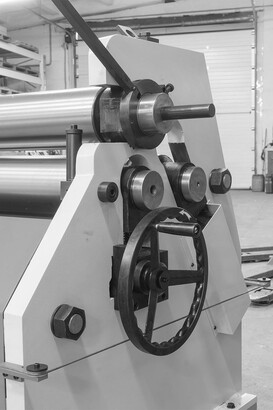

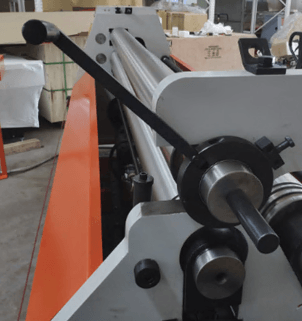

	Поворотно-откидной механизм верхнего ролика (вала)

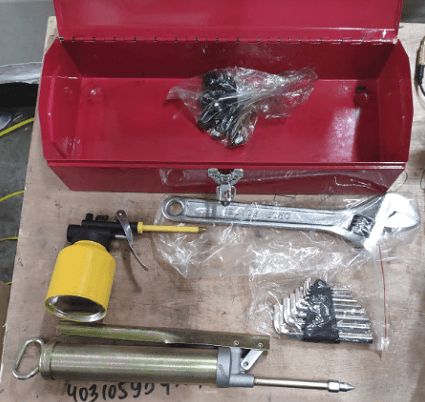

	Набор инструмента в стандартной комплектации

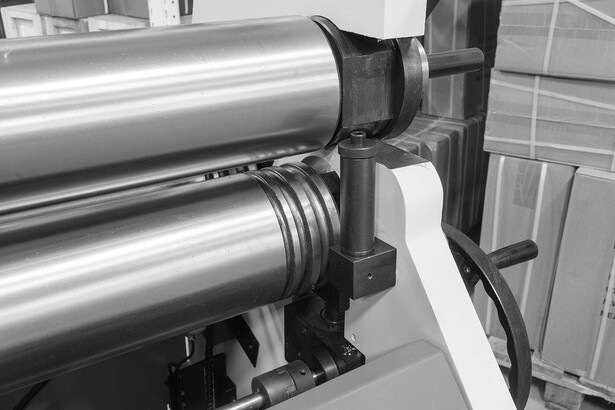

	Вертикальный ролик для функции гибки на конус

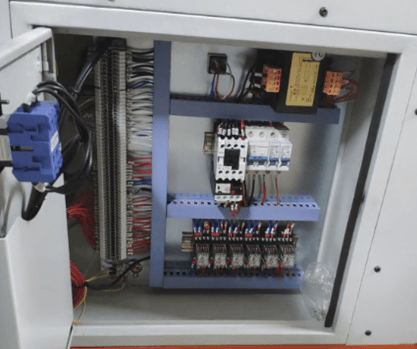

	Электрошкаф

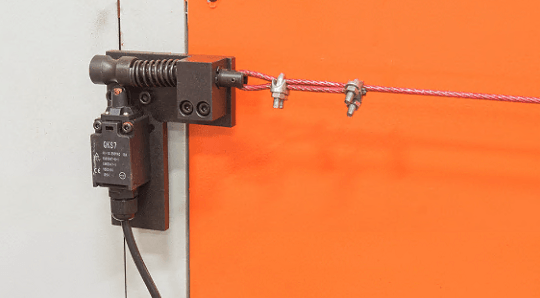

	Страховочный жгут по периметру рабочей зоны, в случае нажатия на трос – станок выключается
