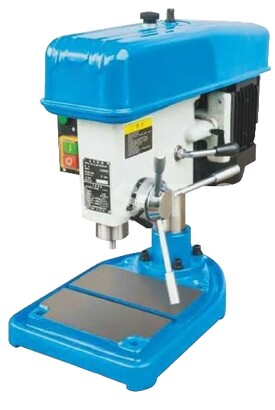

Высокоскоростной настольный сверлильный станок 2Н106-М

Назначение:

Сверлильный станок данной модели предназначен для сверления, рассверливания и растачивания отверстий диаметром менее 6 мм в черных и цветных металлах. Он широко используется в приборостроении, на машиностроительных заводах и в ремонтных мастерских для единичного или серийного производства.

Приводная система:

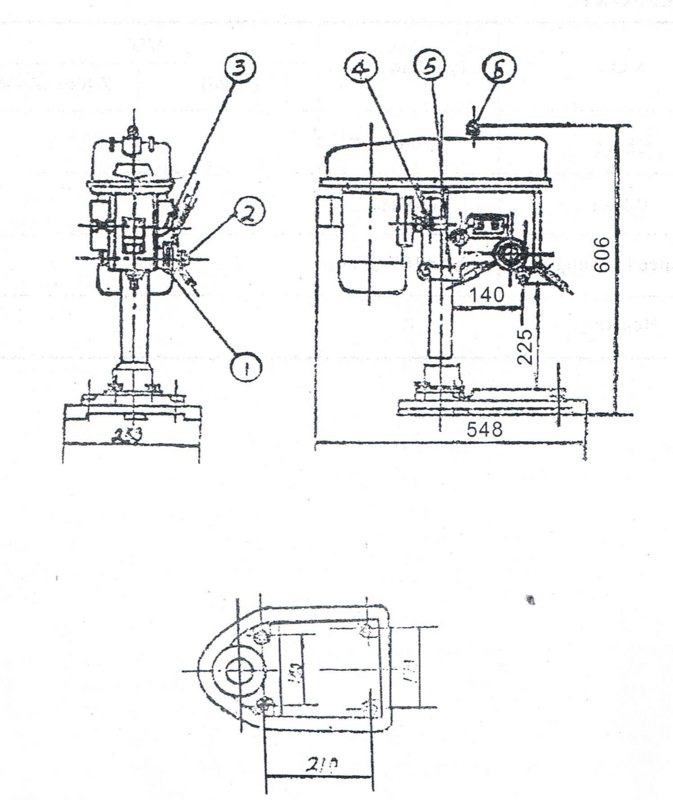

Привод дрели очень прост. Это осуществляется с помощью двигателя, который приводит в движение шкив с помощью клинового ремня (Z406B - это кольцевой ремень), и шкив, следовательно, приводит шпиндель во вращение через втулку шпинделя, изменение скорости вращения шпинделя будет осуществляться путем переключения ремня на соответствующую ступень скорости на конусном шкиве. В случае изменения частоты вращения шпинделя сначала ослабьте винт 4 (рис.1), прижмите двигатель к стойке, чтобы ослабить натяжение ремня, а затем переключите ремень на требуемую частоту вращения с помощью конусного шкива. После этого выньте двигатель, чтобы обеспечить надлежащее натяжение ремня, и снова затяните винт 4.
