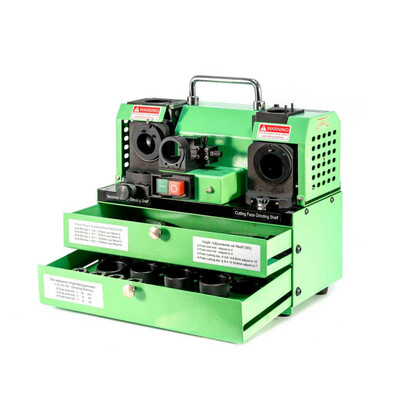

Заточной станок GS-66 для фрез
Описание
Настольный заточной станок GS-66 предназначен для заточки 2, 3, 4-х зубых концевых фрез из инструментальной стали и твердых сплавов диаметром 3.0-16.0 мм. Заточка инструмента производится эльборовым или алмазным кругами.
В стандартную комплектацию станка входят два устройства для подключения вытяжной вентиляции.
Благодаря малому весу и габаритам заточной станок GS-66 мобилен и прост в переноске, а благодаря подключению к стандартной бытовой электросети напряжением 220 вольт можно выполнять заточные работы в быту или в небольшой мастерской.
В стандартный комплект поставки входят алмазные шлифовальные круги: SD 200А для Ø 3,0-5,0 мм, SD 200В для Ø 5,1-8,0 мм, SD 200C для Ø 8,1-12,0 мм, SD 200F (правый).
Особенности станка GS-6:
- Два устройства для подключения вытяжной вентиляции;
- Высокая точность шлифования в пределах 0,02 мм;
- Доступность центральной резки;
- Шлифование в пределах 1 минуты;
- Высокопроизводительный двигатель;
- Компактный ящик для инструментов.
Характеристики
| Тип затачиваемого инструмента | Концевые фрезы |
| Диапазон диаметров затачиваемого инструмента, мм | 3.0 - 16.0 |
| Угол при вершине, ° | 0 - 12 (отрицательный) |
| Скорость вращения заточного круга, об/мин | 5300 |
| Источник питания, В | 220В, 50Гц |
| Габариты ДхШхВ, мм | 300х165х245 |
| Габариты в упаковке, мм | 380х245х325 |
| Вес нетто, кг | 14 |
| Вес брутто, кг | 16,8 |
Комплектация и особенности
Комплектация:
- Круг шлифовальный алмазный 3" SD200 А (3,0-5,0 мм)
- Круг шлифовальный алмазный 3" SD200 B (5,1-8,0 мм)
- Круг шлифовальный алмазный 3" SD200 C (8,1-12,0 мм)
- Круг шлифовальный алмазный 3" SD200 D (12,1-16,0 мм)
- Круг шлифовальный алмазный 3" SD200 F (правый)
- Набор цанг ER25 Ø 3-16 - 8 шт.
- Цанговый зажим - 3 комплекта
- Вспомогательная втулка - 5 шт.
- Адаптеры (удлинители) - 5 шт. (Ø 3, 4, 6, 8, 10)
- Ключи шестигранные 2 мм (1 шт), 3 мм (1 шт) и 4 мм (1 шт)
- Устройства для подключения вытяжной вентиляции - 1 шт
- Руководство по эксплуатации на русском языке
Дополнительная комплектация:
- Круг шлифовальный алмазный 3” SD200 A
- Круг шлифовальный алмазный 3” SD200 B
- Круг шлифовальный алмазный 3” SD200 C
- Круг шлифовальный алмазный 3” SD200 D
- Круг шлифовальный алмазный 3" SD200 F
- Круг шлифовальный эльборовый 3" CBN200 A для GS-66
- Круг шлифовальный эльборовый 3" CBN200 B для GS-66
- Круг шлифовальный эльборовый 3" CBN200 C для GS-66
- Круг шлифовальный эльборовый 3" CBN200 D
- Круг шлифовальный эльборовый 3" CBN200 F

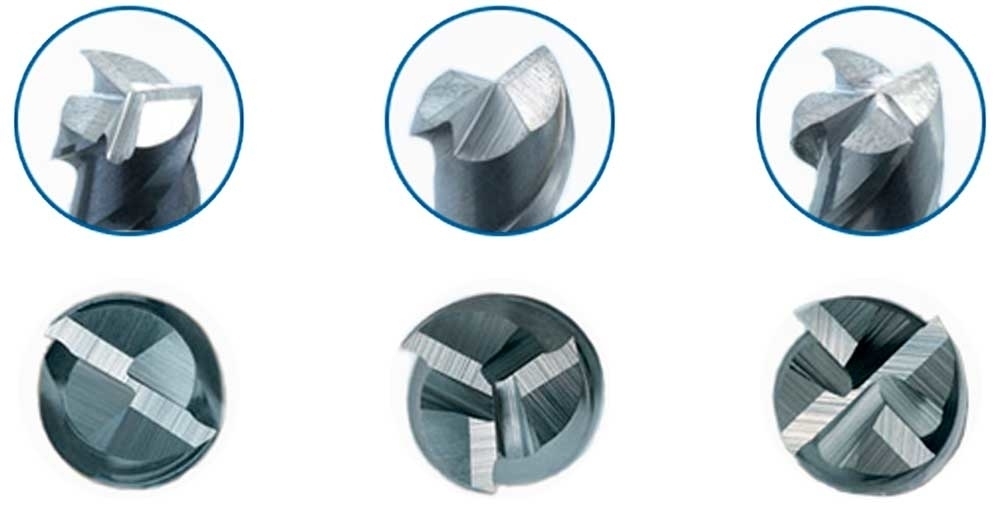

Вид затачиваемого инструмента:
В процессе заточки осуществляется проточка канавок, заточка главного и вспомогательного задних углов.

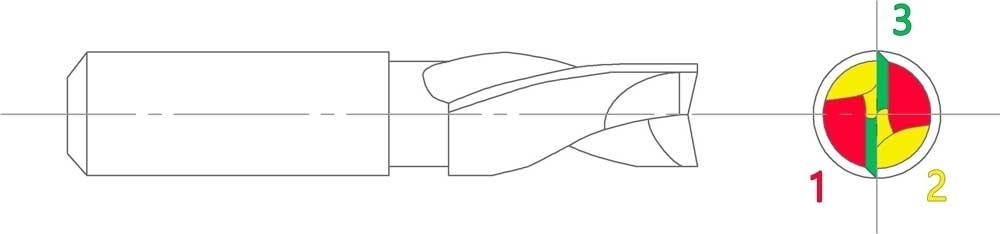

Этапы заточки инструмента:
- Заточка фрезы по задней поверхности.
- Проточка канавок.
- Формирование заходности фрезы.
Конструкция станкпозволяет менять отрицательный угол при вершине фрезы в заданных диапазонах, что позволяет получать необходимую геометрию инструмента для конкретных задач.
