Желобонакатный станок STALEX G12D
Описание
Желобонакатный станок STALEX G12D предназначен для накатки желобков на стальных трубах с фактическим наружным диаметром от 33,5мм до 325мм (или от 1" до 12" - условный проход трубы). Станок поставляется с регулируемой одностоечной опорой для поддержки трубы.
Для пазовых соединений с помощью специальных хомутов или муфт (называются «грувлок»). Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отросли. Быстрое обучение работы со станком. Ролик производит накатку желоба, путём вдавливания во внутрь. Регулируется только глубина желобка, остальные параметры стандартизированы (такие как расстояние от края трубы и ширина желобка) и зависят от диаметра трубы.
Особенности станка:
- Низкий уровень шума при работе станка
- Легко продавливает материал трубы путем продавливания ролика в трубу
- Отсутствие абразивной пыли, стружки, искр, или открытого пламени
- Быстрая накатка желобков на стальных трубах с минимальным шумом (тихая работа), быстрый монтаж получаемых изделий
- Корпус станка защищен от образования коррозии
- Станки нашли широкое применение в операциях с последующим соединением труб, без дополнительных операций – таких как резьбовое соединение/сварное соединение
- Прочная и надёжная конструкция для применения в цеху или на объекте (применяются при монтаже трубопроводных систем), для систем водо и теплоснабжения
Характеристики
| Мощность двигателя | 1100 Вт |
| Скорость вращения шпинделя | 24 об/мин |
| Питание | 1фаза, 220 вольт 50Гц |
| Размеры труб в дюймах | 1"-12" (условный проход трубы) |
| Размеры труб в мм | Ø33,5-325мм (фактический наружный диаметр трубы) |
| Регулируемая одностоечная опора | 1шт |
| Ножной переключатель | + |
| * 4 комплекта верхних накаточных роликов и нижних ведущих роликов | 1"-6" сортамент 10 и сортамент 40 |
| 6"-8" сортамент 10 и сортамент 40 8"-12" сортамент 10 | |
| Габариты (ДхШхВ) | 850х500х850мм |
| Масса станка нетто/брутто | 134/154кг |
Комплектация и особенности
Стандартная комплектация:
- Станок Stalex
- Одностоечная опора для труб
- Оснастка для накатки желобков (4 комплекта роликов)
- Ножной переключатель (педаль)
- Кейс с инструментом

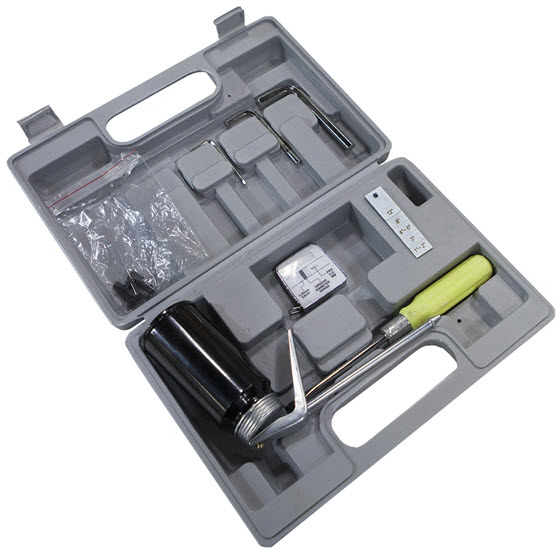

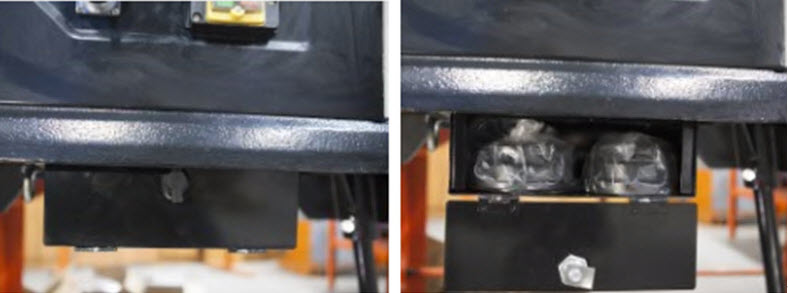

 | Кейс:
|
 |

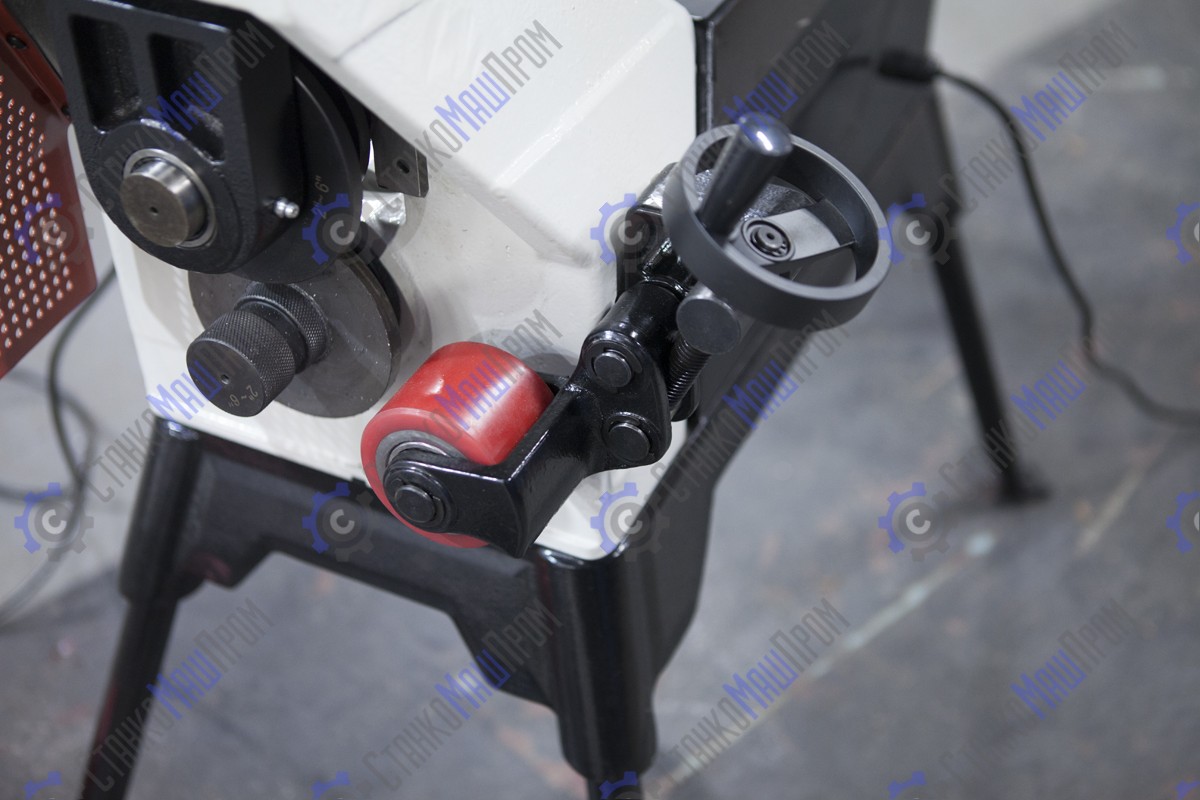

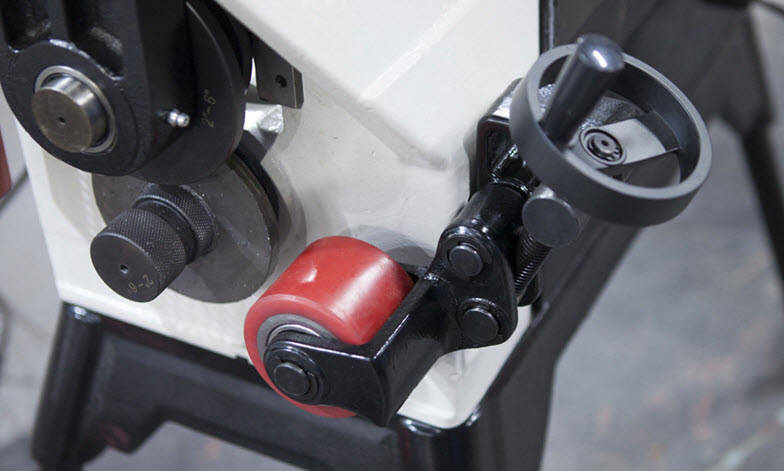

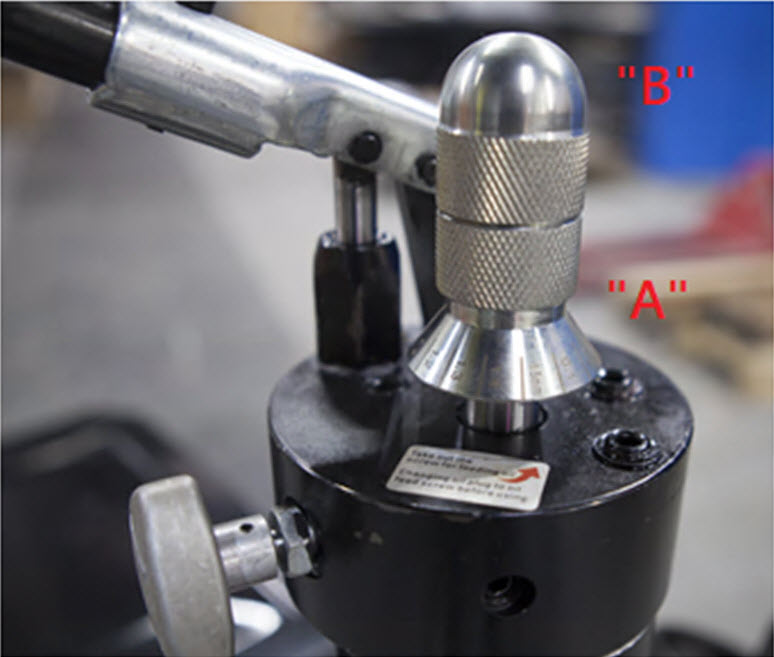

Одно деление шкалы 0,1мм = движению верхнего ролика 0,1мм. Один оборот маховика «А» = 1,5мм движению верхнего ролика. |

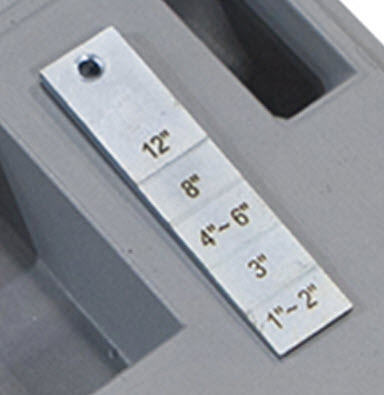

 | Шаблон |

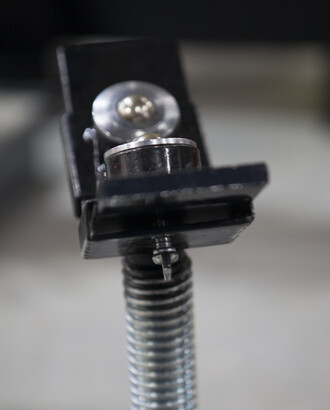

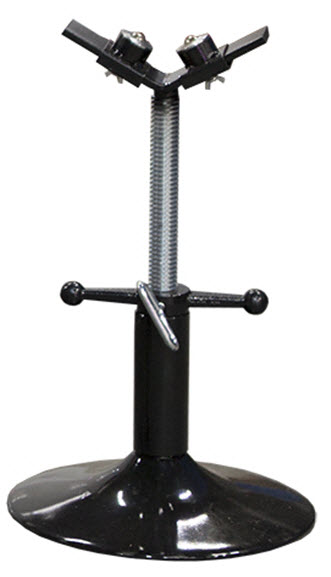

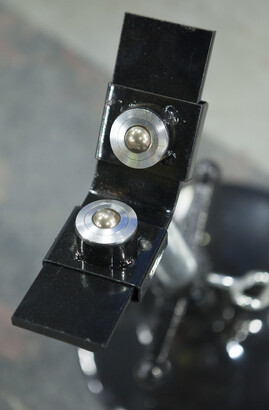

 | Одностоечная опора для труб. Используется для предотвращения повреждения оснастки для накатки желобков. Неправильная поддержка трубы приводит к сокращению срока службы оснастки для накатки желобков. При резке труб диаметром 8 дюймов или более следует использовать дополнительные опоры. |

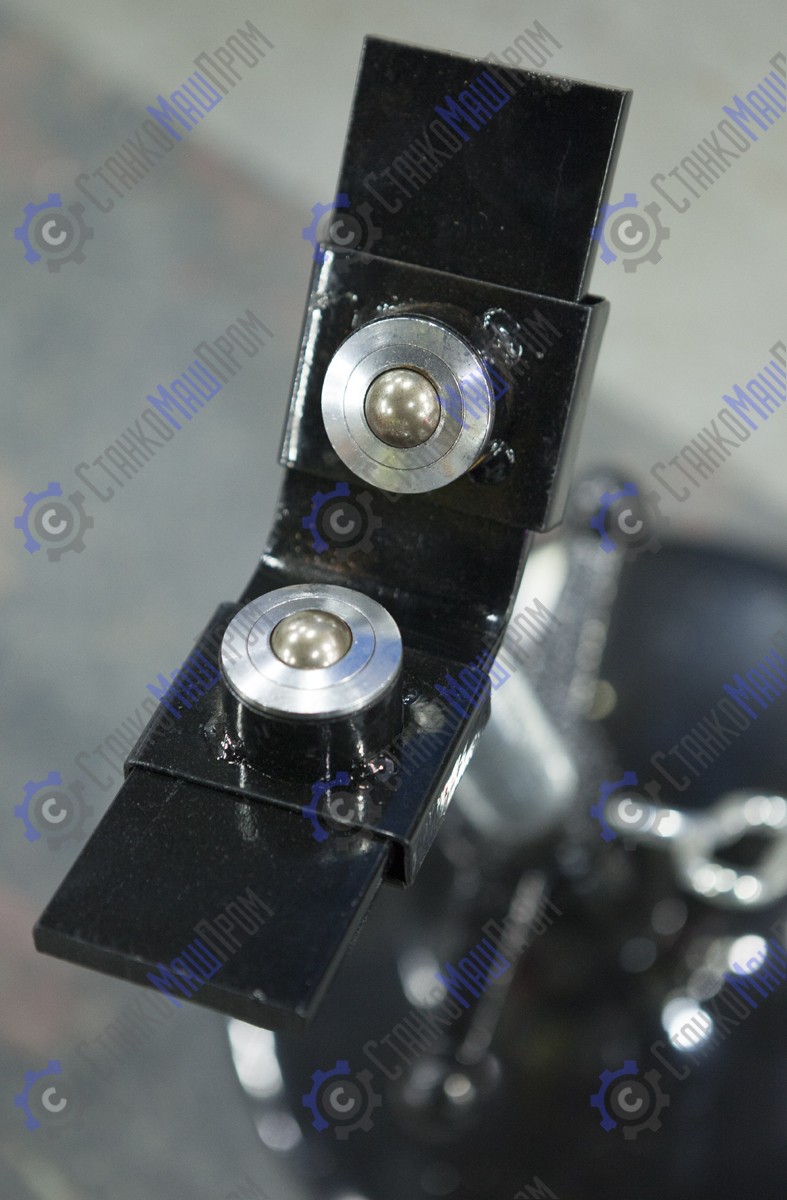

 | Узел поддержки труб крупного диаметра |

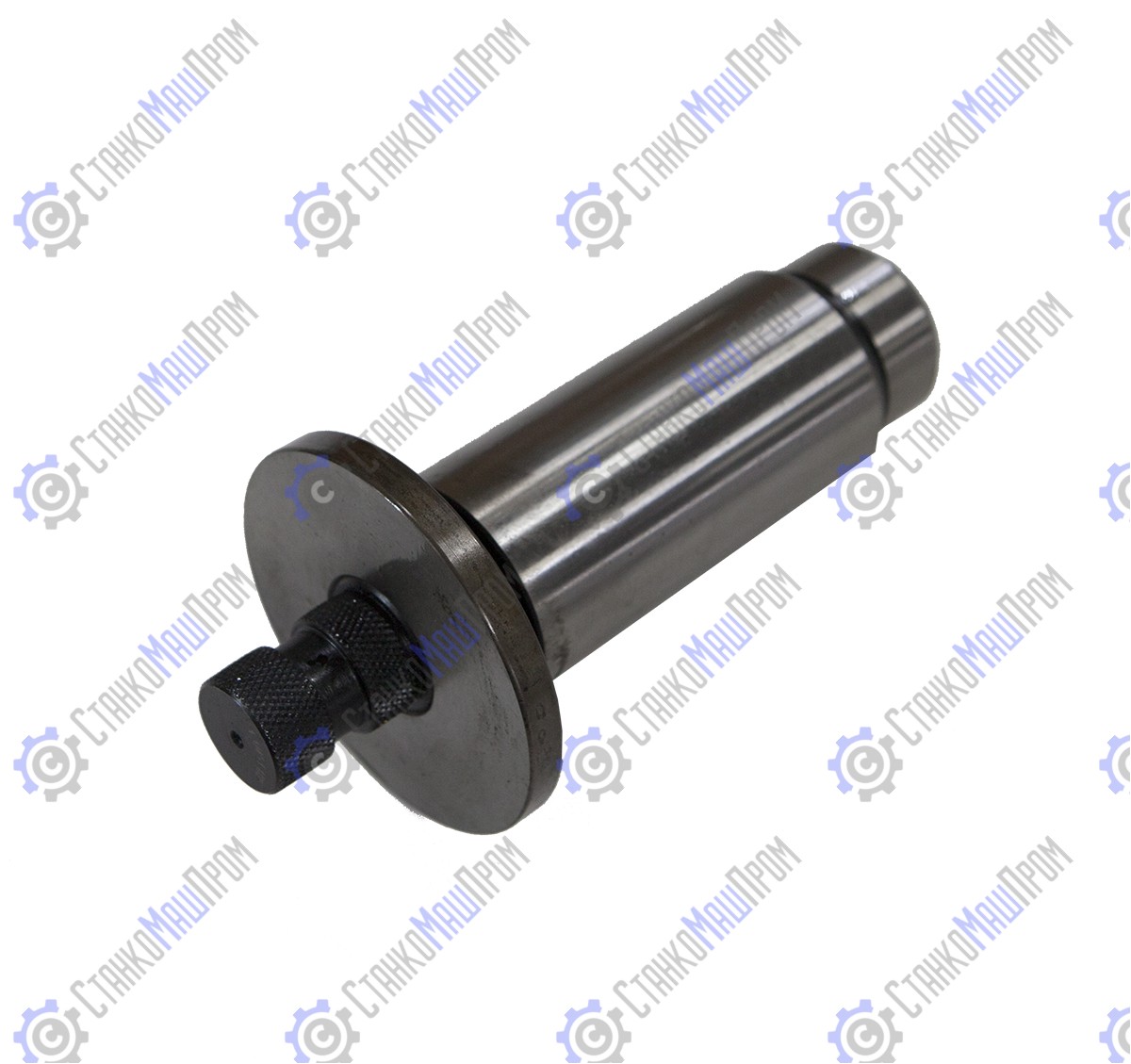

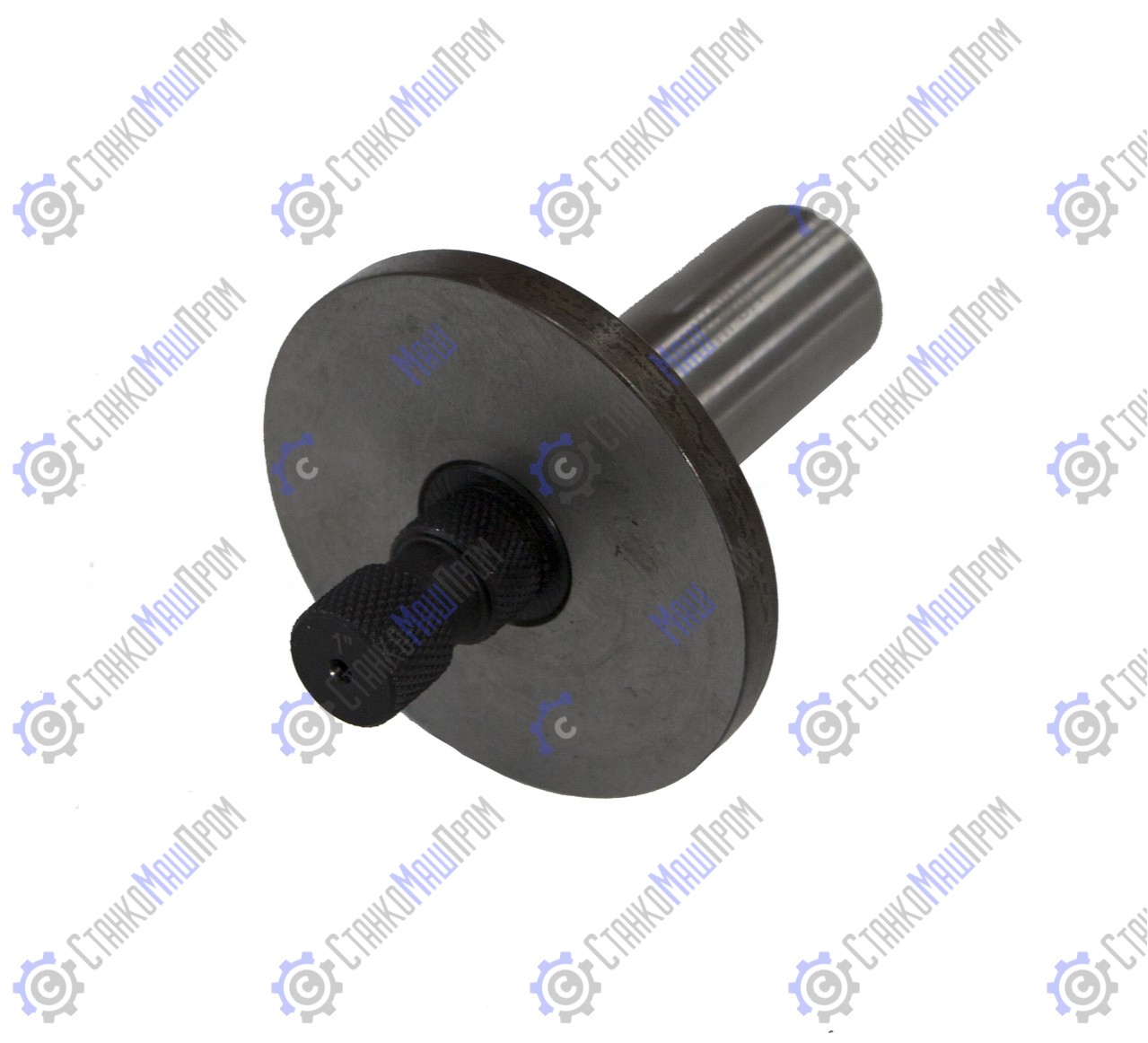

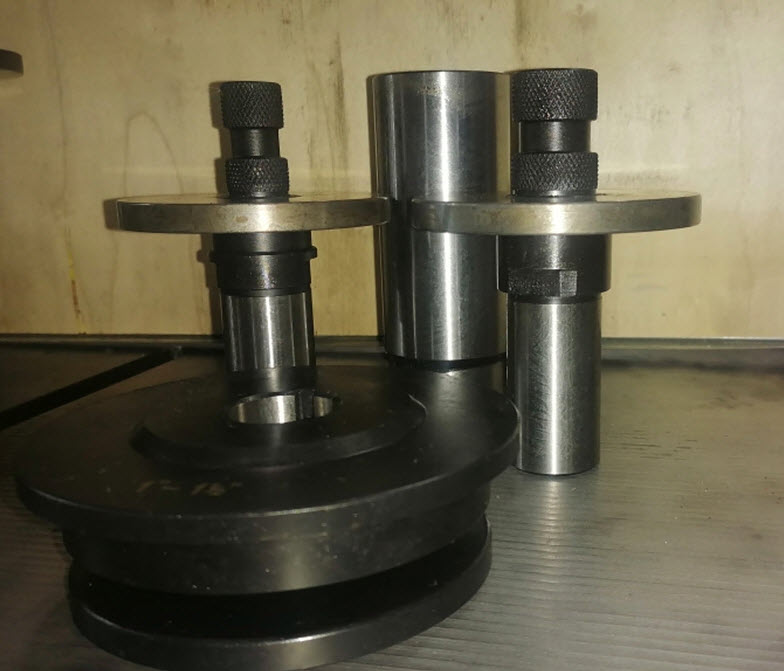

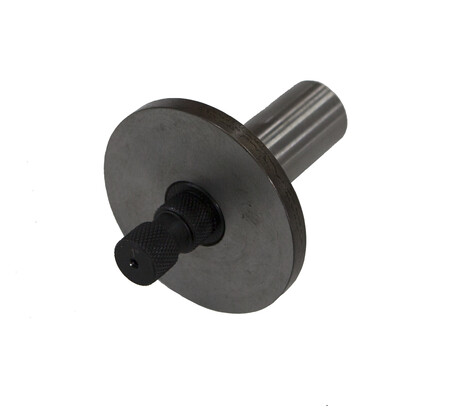

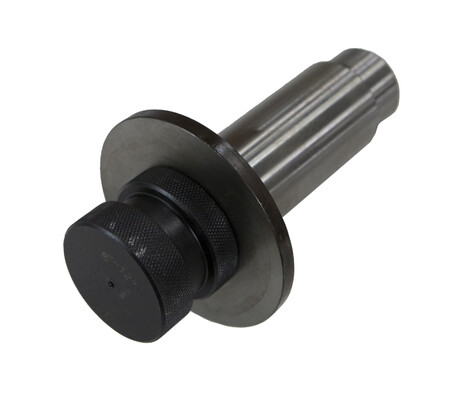

| 4 КОМПЛЕКТА ВЕРХНИХ НАКАТОЧНЫХ РОЛИКОВ И НИЖНИХ ВЕДУЩИХ РОЛИКОВ | |
 | 2 комплекта состоят из:
|
 | 3ий комплект состоит из:
|
 | 4ый комплект состоит из:
|

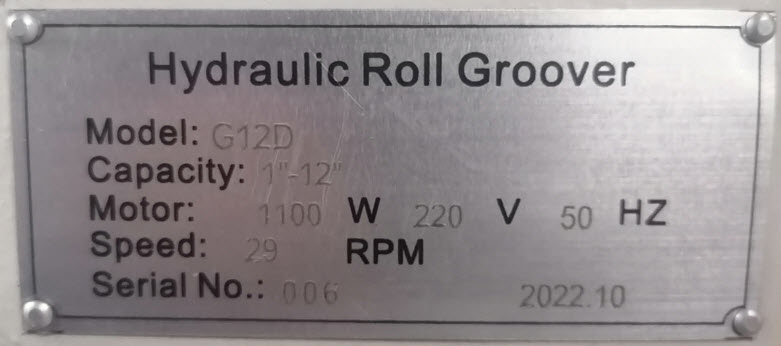

 | Шильдик |

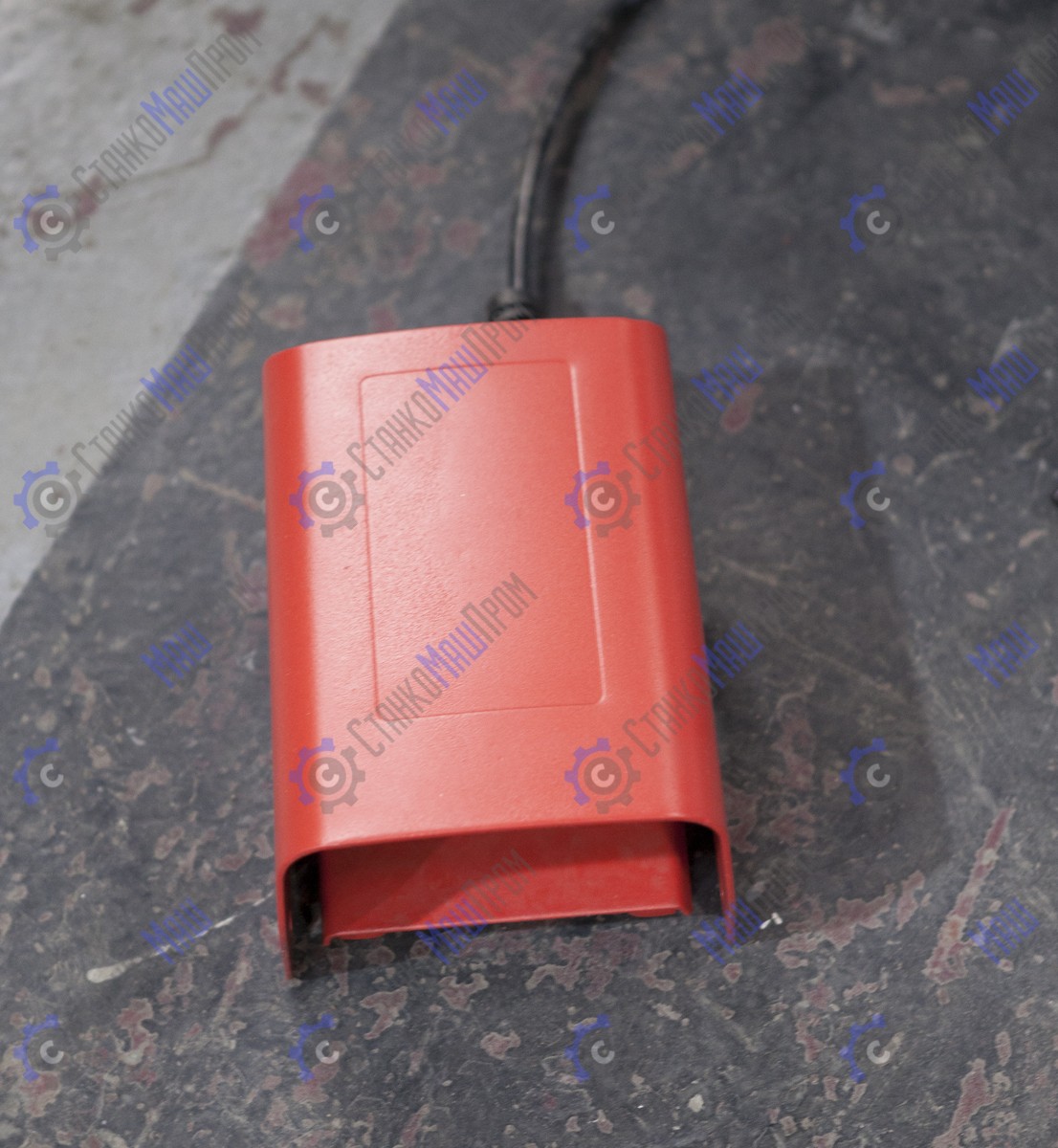

 | Ножной переключатель (педаль) |

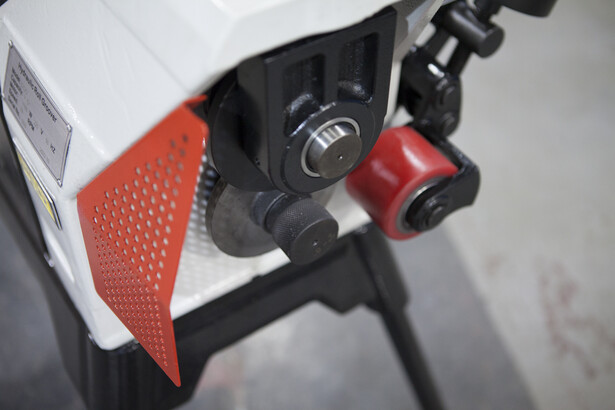

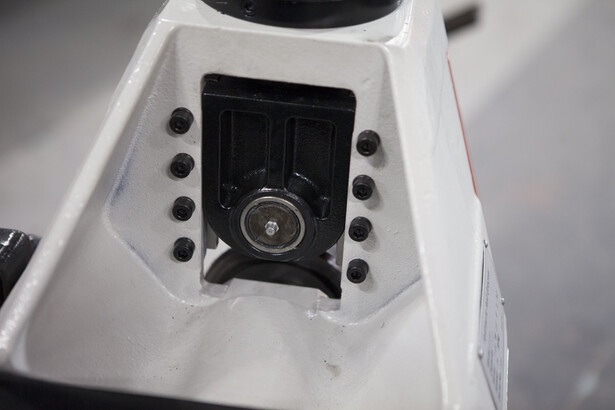

 | Размещение 2ух нижних ведущих ролика в станке |
 | Альтернатива сварки и резьбовым соединениям. Быстрота монтажа, бессварные трубопроводы применяются в пищевой и химической промышленности, на объектах газа/нефтепроводной отросли, используются для систем пожаротушения, системах водоснабжения и утилизации в домах и строительной отрасли |
Доставка
Масса брутто, кг: 154
Габариты в упаковке ДхШхВ, мм: 850x500x850
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
