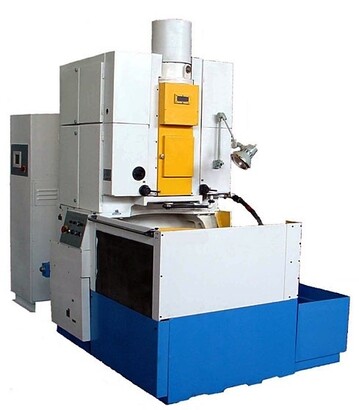

Зубодолбёжный полуавтомат ВСН-150CNC22
Описание
Полуавтомат ВСН-150CNC22 предназначен для нарезания прямозубых цилиндрических зубчатых колес наружного и внутреннего зацепления дисковыми долбяками методом обката. Полуавтоматы имеют вертикальную компоновку Отвод инструмента от обрабатываемой заготовки при холостом ходе долбяка осуществляется кулачковым механизмом.
На полуавтомате возможна обработка в несколько проходов с изменением режимов резания на каждом проходе. Обработка осуществляется по полуавтоматическому циклу. Во время холостого хода может осуществляться отвод инструмента от детали под углом за счет смещения стойки в поперечном направлении ("косой отскок"). Управление циклом работы полуавтоматов осуществляется при помощи программируемого контроллера SIEMENS. Полуавтоматы оснащены панелью оператора и приводами SIEMENS и имеют развязанные кинематические цепи.
Характеристики
| Наибольший диаметр обрабатываемых зубчатых колес, мм | 500 |
| Наибольший модуль обрабатываемых зубчатых колес, мм, | 8 |
| Наибольшая ширина венца обрабатываемых зубчатых колес, мм | 100 |
| Наибольший номинальный делительный диаметр долбяка, мм | 125 |
| Диаметр цилиндрической шейки оправки для долбяка, мм | 44,443-0,005 |
| Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм | 560 |
| Расстояние между осями стола и инструмента, мм | 0...355 |
| Расстояние между зеркалом стола и торцом шпинделя инструмента - наименьшее | 120 |
| - наибольшее | 270 |
| Наибольший ход шпинделя инструмента, мм | 125 |
| Частота двойных ходов шпинделя инструмента в минуту | 1...560 |
| Диапазон круговых подач при диаметре долбяка ш100, мм/дв.ход | 0,06...0,6 |
| Диапазон радиальных подач, мм/дв.ход | 0,02...0,2 |
| Мощность главного привода, кВт | 15 |
| Габариты, мм | 2600x2100x2510 |
| Масса, кг | 7500 |
Доставка
Масса брутто, кг: 7 500
Габариты в упаковке ДхШхВ, мм: 2600x2100x2510
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
