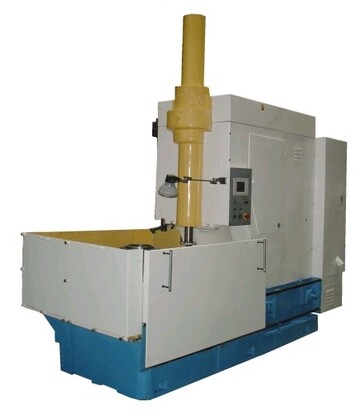

Зубодолбёжный полуавтомат ВСН-180CNC22
Описание
Полуавтомат предназначен для нарезания прямозубых цилиндрических зубчатых колес наружного и внутреннего зацепления дисковыми долбяками методом обката. Полуавтомат имеет вертикальную компоновку Отвод инструмента от обрабатываемой заготовки при холостом ходе долбяка осуществляется кулачковым механизмом.
На полуавтомате возможна обработка в несколько проходов с изменением режимов резания на каждом проходе. Обработка осуществляется по полуавтоматическому циклу. Во время холостого хода может осуществляться отвод инструмента от детали под углом за счет смещения стойки в поперечном направлении ("косой отскок"). Управление циклом работы полуавтомата осуществляется при помощи программируемого контроллера SIEMENS. Полуавтомат оснащен панелью оператора и приводами SIEMENS и имеет развязанные кинематические цепи.
Характеристики
| Наибольший диаметр обрабатываемых зубчатых колес, мм | 800 |
| Наибольший модуль обрабатываемых зубчатых колес, мм, | 12 |
| Наибольшая ширина венца обрабатываемых зубчатых колес, мм | 160 |
| Наибольший номинальный делительный диаметр долбяка, мм | 200 |
| Диаметр цилиндрической шейки оправки для долбяка, мм | 44,443-0,005 |
| Диаметр рабочей поверхности стола (фланца шпинделя изделия), мм | 800 |
| Расстояние между осями стола и инструмента, мм | 0...700 |
| Расстояние между зеркалом стола и торцом шпинделя инструмента | |
| - наименьшее | 155 |
| - наибольшее | 355 |
| Наибольший ход шпинделя инструмента, мм | 200 |
| Частота двойных ходов шпинделя инструмента в минуту | 1...240 |
| Диапазон круговых подач при диаметре долбяка ш100, мм/дв.ход | 0,1... 1,5 |
| Диапазон радиальных подач, мм/дв.ход | 0,01...0,5 |
| Мощность главного привода, кВт | 15 |
| Габариты, мм | 3750x1500x3300 |
| Масса, кг | 10000 |
Доставка
Масса брутто, кг: 10 000
Габариты в упаковке ДхШхВ, мм: 3750x1500x3300
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
