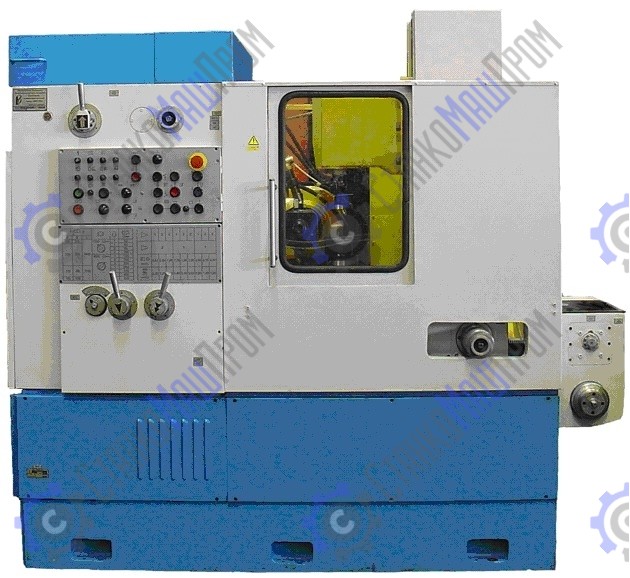

Зубофрезерный полуавтомат ВСН-332NC22
Каталог
Описание
Полуавтоматы зубофрезерные универсальные повышенной точности для обработки прямозубых и косозубых зубчатых колес и звездочек, червячных колес червячными фрезами методом обката. Полуавтомат имеет компоновку с вертикальной осью изделия и подвижным столом.
На нижнем торце шпинделя стола смонтирован гидроцилиндр зажима заготовок. С целью использования всей длины режущих кромок червячной фрезы предусмотрено ее периодическое перемещение вдоль оси (шифтинг).
Полуавтомат ВСН-332NC22 оснащен программируемым контроллером, панелью оператора и приводами SEIMENS.
Характеристики
| Наибольший наружный диаметр обрабатываемых зубчатых колес, мм | 320 |
| Наибольший модуль обрабатываемых зубчатых колес, мм | 6 |
| Наибольший угол наклона обрабатываемых зубчатых колес, град | +/-45 |
| Наибольшая ширина обрабатываемого венца, мм- прямозубого | 220 |
| - косозубого 30 / 45 град | 150 / 100 |
| Диаметр стола, мм | 250 |
| Расстояние между осями инструмента и стола, мм | 25..250 |
| Наибольшие размеры устанавливаемой червячной фрезы, мм- диаметр/длина | 160 / 140 |
| Наибольшая длина перемещения фрезы вдоль своей оси (шифтинг), мм | 120 |
| Тип суппорта фрезы | Кареточный |
| Количество управляемых координат | 3 |
| Количество одновременно управляемых координат | 2 |
| Диапазон оборотов фрезы, об/мин | 1...500 |
| Диапазон вертикальных подач | 1.. 750(мм/об) |
| Диапазон радиальных подач, мм/мин | 1...600 |
| Мощность главного привода, кВт | 5,5 |
| Суммарная мощность двигателей, кВт | 13,29 |
| Габариты (с приставным оборудованием), мм | 2680x1510x1915 |
| Вес, кг | 6500 |
