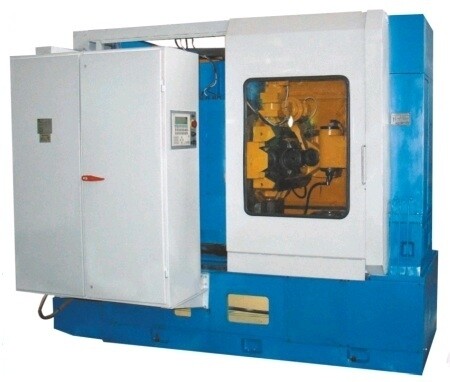

Зубофрезерный полуавтомат ВСН-350 NC 22

Полуавтоматы зубофрезерные предназначены для продукционной обработки прямозубых и косозубых зубчатых колес, а также звездочек и червячных колес червячными фрезами методом обката.

Полуавтоматы выполнены в компоновке с вертикальной осью изделия, подвижной передней стойкой и неподвижным столом. Осевая подача осуществляется перемещением салазок суппорта по вертикальным направляющим передней стойки. Регулирование частоты вращения шпинделя фрезы, а также величин осевой и радиальной подачи производится бесступенчато асинхронными двигателями или серводвигателями (в зависимости от исполнения), управляемыми от частотных преобразователей.   Характерными особенностями полуавтоматов являются высокая статическая и динамическая жесткость за счет рациональной формы направляющих стойки и каретки суппорта, увеличения жесткости основных формоопределяющих узлов.

Для использования всей длины режущих кромок червячной фрезы предусмотрено её периодическое перемещение вдоль оси (шифтинг). Полуавтоматы имеют централизованную систему смазки. Полуавтомат мод. ВСН-350 NC 22 оснащен панелью оператора, программируемым контроллером и приводами SIEMENS.
