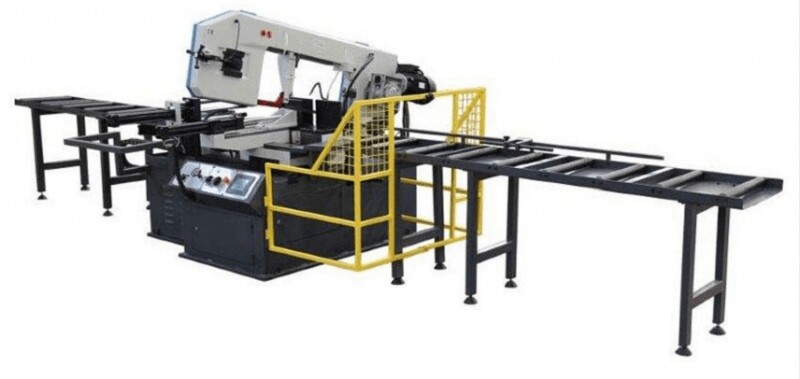

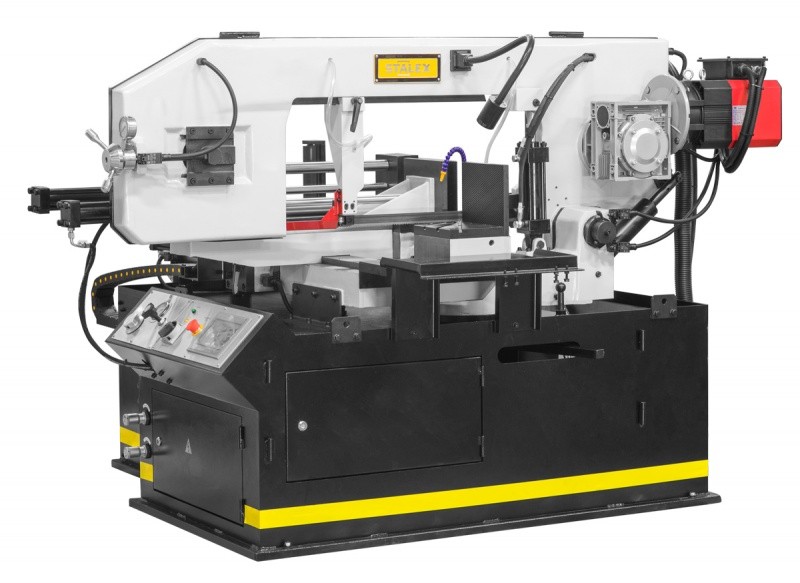

Автоматический ленточнопильный станок STALEX BS-460GBA
Описание
Автоматический ленточнопильный станок, предназначен для пиления труб максимальным диаметром 330 мм и прямоугольной профильной заготовки 460x250 мм под углом 90°. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Особенности станка:
- Угол пиления заготовок 90°; 15°; 30°; 45°; 60°.
- Поворот рамы происходит на угол кратный 1°, поворот производится механически. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Макс. единичный ход подающих гидравлических тисков – 500 мм
- Станок управляется трёхфазным двигателем.
- Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 15-90 м/мин.
- Предохранительные концевики на кожухе маховика и на лезвии, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Термозащита электродвигателя.
- Высота от пола до основания тисков – 850 мм.
- Система смазки и охлаждения полотна + пистолет для смыва стружки.
- Гидравлическая система регулирования усилия резания.
- Автоматическое подъём рамы при завершении резки.
Характеристики
| Мощность двигателя | 1,5/2,2 кВт (3-х фазный) термозащита перегрузки двигателя | ||
| Вращение пилы | От 0 до +60 градусов | ||
| Привод | зубчатый (червячная передача) | ||
| Скорость резания | 15-90 м/мин | ||
| Рабочая зона | +90° | +45° | +60° |
| Круг, мм | 330 | 305 | 205 |
| Квадрат, мм | 460х250 | 305х250 | 205х250 |
| Габариты ленты | 34х1,1х3960 мм | ||
| Скорость подачи заготовки | 0-50 мм/c | ||
| Макс. единичный ход подающих гидравлических тисков | 500 мм | ||
| Точность подачи заготовки | 0.1/100 мм | ||
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. на длину 1000 мм | ||
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения | ||
| Рабочая высота стола | 850 мм | ||
| Объём гидравлического бака | 32 л | ||
| Объём бака СОЖ | 18 л | ||
| Система смазки и охлаждения полотна | + | ||
| Индикатор натяжения полотна | + | ||
| Лампа дополнительного освещения | + | ||
| Размер упаковки | 2500х2300х1630 мм | ||
| Размер упаковки стола подачи | упакован вместе со станком | ||
| Общие габариты станка установленного в рабочее положение | 6470x2260x1450 мм | ||
| Отдельный размер стола подачи | 3000х460х850 мм | ||
| Масса нетто/брутто | 1520/1655 кг | ||
Комплектация и особенности
Комплектация:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Сенсорный экран панели управления
- Гидравлические зажимные тиски
- Автоматический зажим и подача материала в зону резания, гидравлический привод с PLC контроллером
- Гидроцилиндр подъёма пильной рамы
- Регулировка подачи пильной рамы
- Лампа дополнительного освещения
- Механическое натяжение полотна
- Индикатор натяжения полотна (тензометр)
- Серводвигатель для плавной регулировки скорость вращения полотна 15-90 м/мин
- Система охлаждения режущего инструмента и заготовки
- Трехметровый подающий платформа (рольганг) 1 шт.
- Трехметровая принимающая платформа (рольганг) 1 шт.
- Механическое ограждение (эффективная защита оператора)
