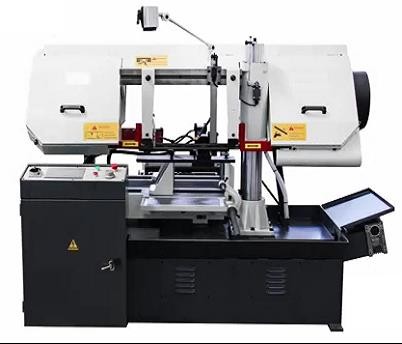

Автоматический ленточнопильный станок Stalex BS-5040
Описание
Модель Stalex BS-5040 является автоматическим ленточнопильным станком, колонного одностоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 300 мм и прямоугольной заготовки 500x300 мм под углом 90° (без опции «прижим для пакетной резки»).
Одностоечные ленточнопильные станки имеют вертикальную стойку (колонну) большого диаметра по которой вверх-вниз перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Особенности станка:
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 500 мм.
- Длина заготовки / подачи подвижных тисков – задаётся через ЧПУ станка
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 4 скорости вращения полотна.
- Подсветка зоны резания.
- Дисковая щётка для очистки полотна от стружки, приводимая движением пильного полотна
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки

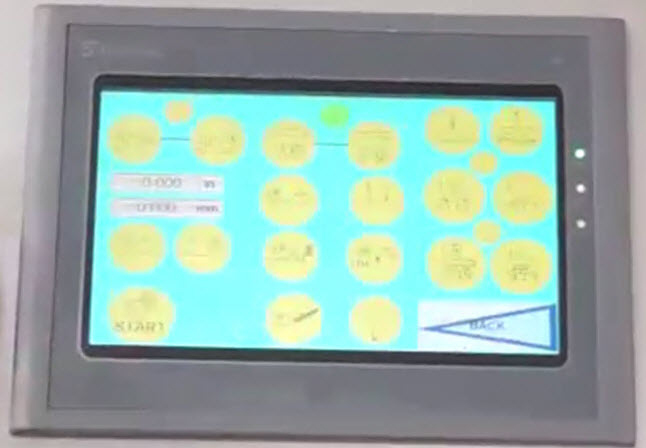

- Сенсорный дисплей управления
- Шнековый конвейер
Характеристики
500 х 145 мм
| Мощность двигателя | 3 кВт (3-х фазный) |
| Вращение пилы | пиление только под углом 90 градусов |
| Привод | клиноременная передача |
| Скорость резания | 30, 50, 75, 90 м/мин |
| Максимальное гидравлическое давление | 2.5 мПа |
| Рабочая зона | 90° |
| Круг, мм | 300 мм |
| Прямоугольник, мм | 500 х 300 мм |
| Макс. размер пиления заготовок методом пакетной резки (прямоугольник / квадрат) | 500 х 145 мм / 145 х 145 мм |
| Единичный ход подающих гидравлических тисков (длина подачи заготовок за один ход) | Макс. ход - 457 мм (автоматический прижим) , Макс. ход - 500 мм (ручной режим), Мин. ход – 5 мм |
| Механический ограничитель подачи заготовок | + |
| Размеры ленточного полотна | 34х1,1х4180 мм |
| Высота от пола до основания тисков | 637 мм |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. на длину 1000 мм |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
| *Объём гидравлического бака | 28 л заливать 2/3 по уровню масла |
| Объём бака СОЖ | 50 л заливать 2/3 по уровню СОЖ |

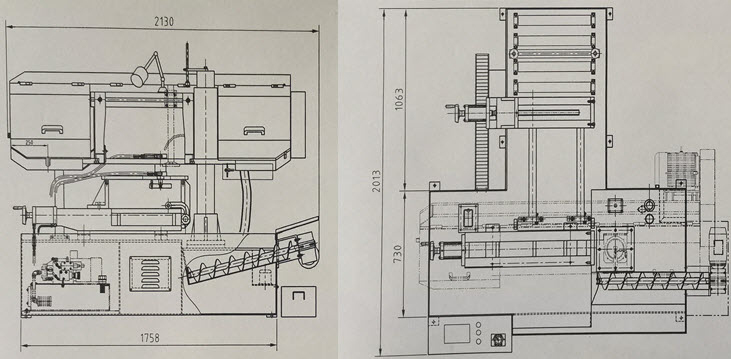

| Общие размеры станка (ШхГхВ) | 2130х2015х1565 мм |
| Общие размеры упаковки | 2260х2130х1780 мм |
| Масса | 1550/1720 кг |
| Мобильная стойка с роликом | + |
| Комплект гидравлических прижимов для пакетной резки | + |
*используется гидравлическое масло стандартного качества (веретёнка)
Нашли ошибку в описании? Сообщите нам!Комплектация и особенности
Комплектация:
- Ленточнопильный станок
- Ленточнопильное полотно, установленное на станке
- Гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- Механический ограничитель подачи заготовок
Конструктивные особенности:
|

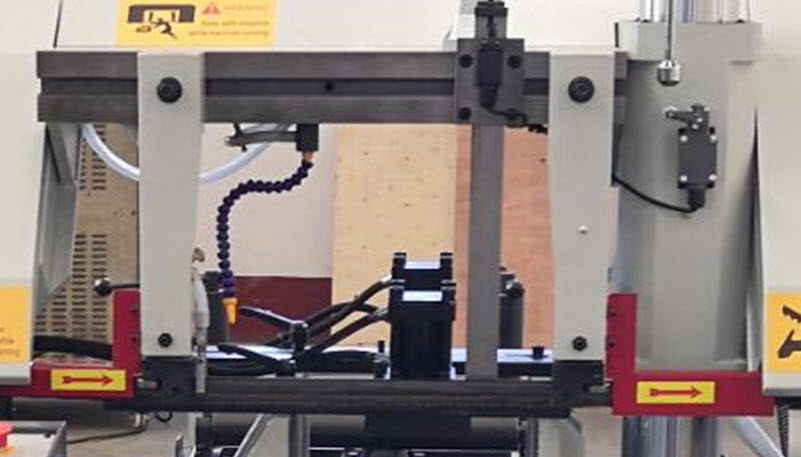

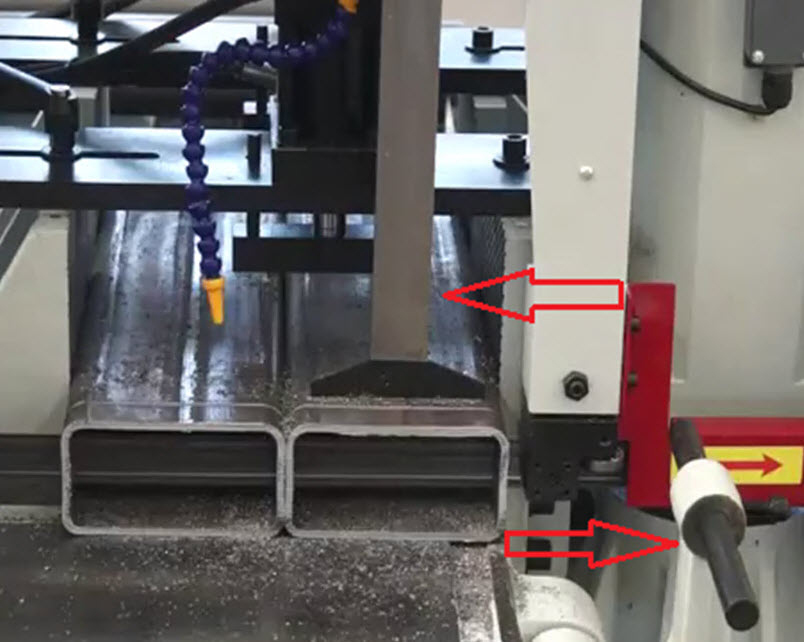

| Гидравлические тиски + прижимы для пакетной резки |
|
| ПЛК станка |
|

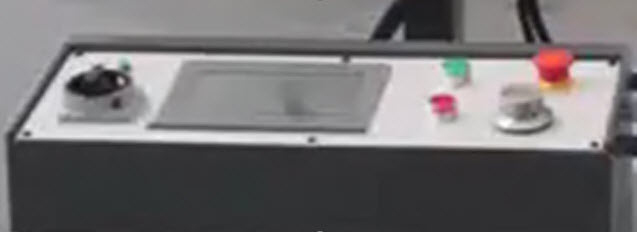

| Пульт станка |
|
|

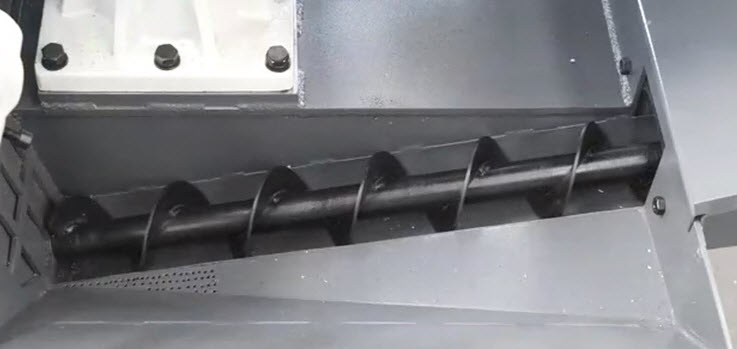

Шнековый конвейер в стандартной комплектации |
|
| |
|

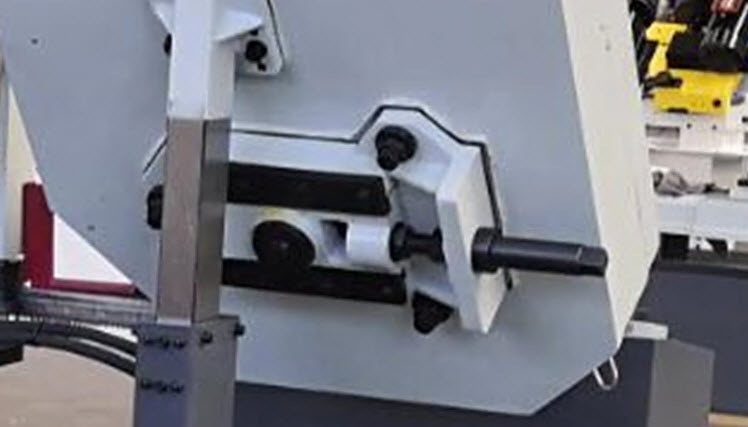

| Механическое натяжение полотна Рычаг регулировки натяжения полотна |
|

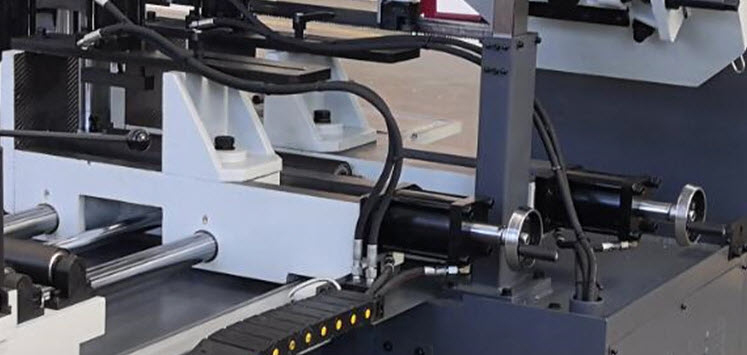

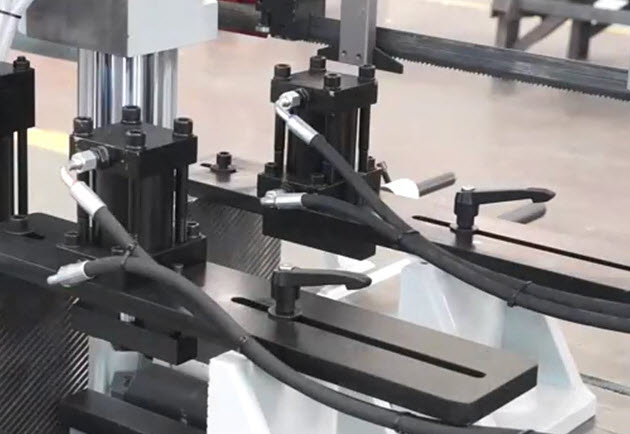

| Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки) |
|

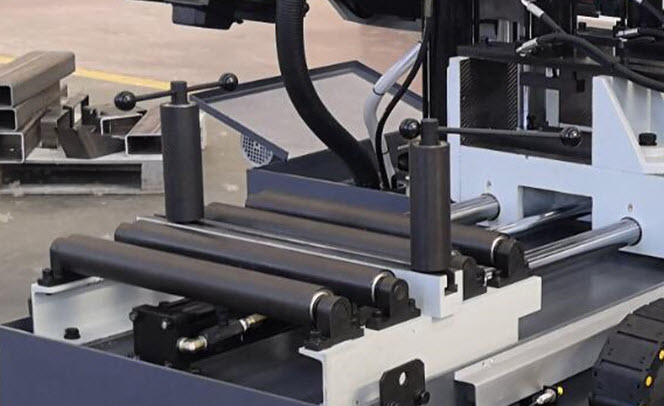

| Подающий стол с регулируемыми вертикальными и горизонтальными роликами |
|
| Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки |
|
| Механизм переключения режимов - скорости подвода рамы и скорости рабочего цикла. Механический ограничитель подачи заготовок. |
|

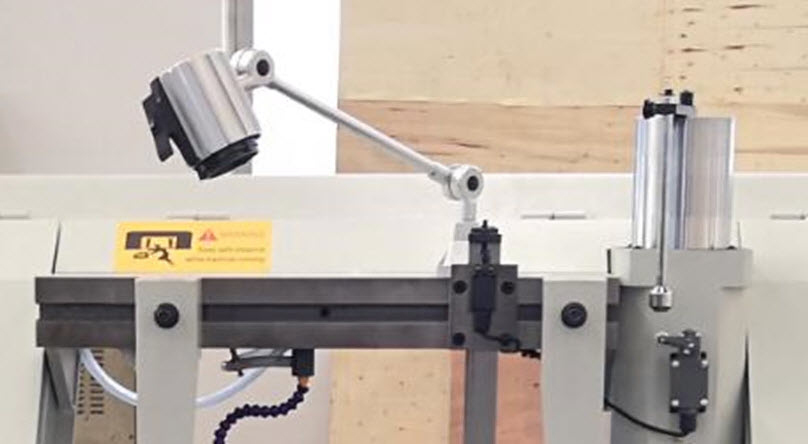

| Лампа освещения |
|

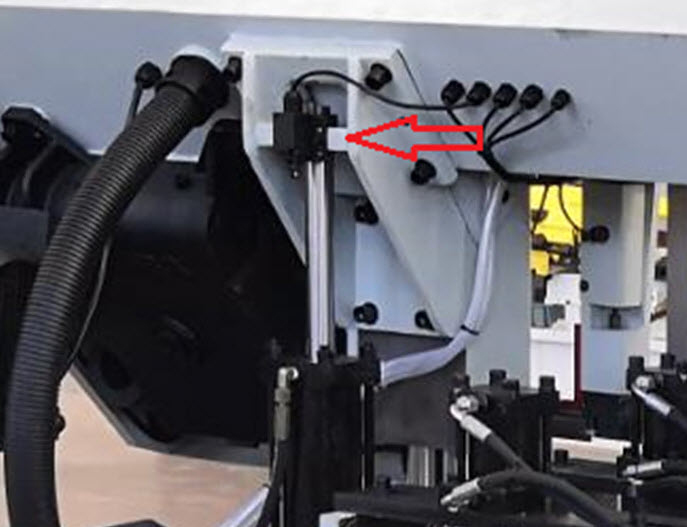

| Концевик на опускание |
|

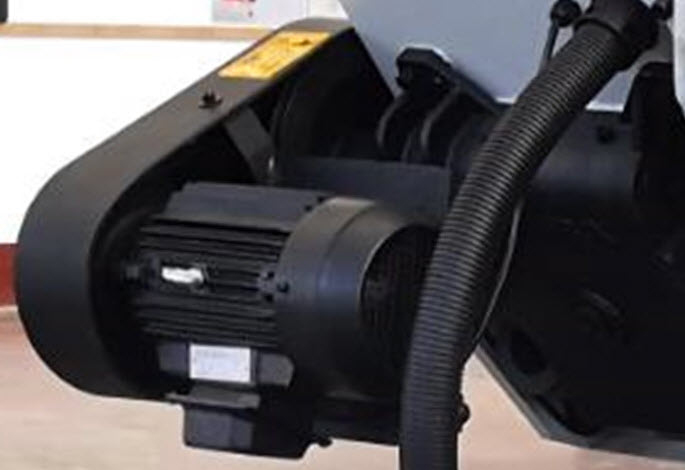

| Клиноременная передача |
