Описание

Модель Stalex BSM-270GА являются автоматическими ленточнопильными станками, консольного типа. Автоматические ленточнопильные станки, предназначены для пиления труб, балок и других заготовок, под различными углами и поворотом рамы станка в обе стороны.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».

Станок оснащен гидравлическими тисками. На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

В рабочей зоне резания полотно точно ведется двумя направляющими головками. Станок с возможностью поворота корпуса пилы в обе стороны от – 45° 0° до +60°, предназначен для пиления заготовок, под различными углами и при частой смене угла пила.

Основные элементы cтанка Stalex BSM-270GА:

Поворотный стол с возможность поворота пилы в обе стороны от – 45°… 0°…+45°…+60º, регулировка угла поворота вдоль шкалы
Литая чугунная рама гарантирует жесткость станка и гасит вибрации
Опускание рамы осуществляется под собственным весом
Гидравлическая станция для автоматической бесступенчатой резки / плавная регулировка скорости опускания рамы (подвод и рабочий ход), бак 22 литра
Зубчатый привод – закалённая и бронзовая зубчато-винтовая передача (червяная передача 25:1)
Станция охлаждения, обеспечивает подачу СОЖ, расположена внутри рамы, бак 17 литров
Точность движения ленты обеспечивается за счет твердосплавных пластин и роликовых подшипников
Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр

Характеристики

Мощность двигателя	1.5 кВт. (380 вольт)
Мощность двигателя гидравлической системы	1.5 кВт. (3-х фазный, 380 вольт)
Двигатель СОЖ	0,45 кВт
Привод	зубчатый
Скорость резания	5-90 м/мин
Рабочая зона	-45°	90°	+45°	+60°
Круг	210	270	240	160
Квадрат	180	260	180	100
Прямоугольник	180x180	220x370	160x240	160x110
Макс. длина подачи (за один раз)	500 мм
Точность подачи	0,2 мм/500 мм
Подготовленные пазы в основаниях тисков для пиления под углом	-45°; 0°; +45°; +60°
Передаточное отношение	25:1
Угол разворота рамы
Диаметр шкивов	Ø 380 мм
Размер полотна	27х0,9х3160 мм
Рабочая высота станка	920 мм
Зажим заготовки	гидравлический
Объём бака СОЖ	17 л заливать 2/3 по уровню СОЖ
Объём гидравлического бака	22 л заливать 2/3 по уровню масла
Упаковка отгружается двумя местами	1850х760х1700 мм (станок) ; 1120х870х910 мм (тумба/подставка)
Размер станка в собранном виде (ДхШхВ)	3434х2077х1692 мм
Масса нетто/брутто	542/612 кг (станок) ; 187 /217 кг(тумба/подставка)

*используется гидравлическое масло стандартного качества (веретёнка)

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Стандартная комплектация для Stalex BSM-270GA:

Подвижная направляющая с роликовыми подшипниками натяжения полотна
Гидравлическая система движения рамы пилы
Гидравлические тиски
Скорость вращения пилы, плавная регулировка скорости 5-90 м/мин
Маховик механического натяжения ленты
Датчик контроля натяжения полотна – тензометр
Защита – датчик на обрыв полотна (остановка станка) / датчики при открытии кожуха рамы (остановка станка)
Помпа для подачи СОЖ и регулировочные краны для регулировки напора СОЖ
Лампа дополнительного освещения
Лазерная указка линии реза
Механический рольганг (конвейерные стойки подвода заготовок) – общей длиной 1 метр
Пила ленточная квалитет М42

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 829
Габариты в упаковке ДхШхВ, мм: 3434x2077x1692

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

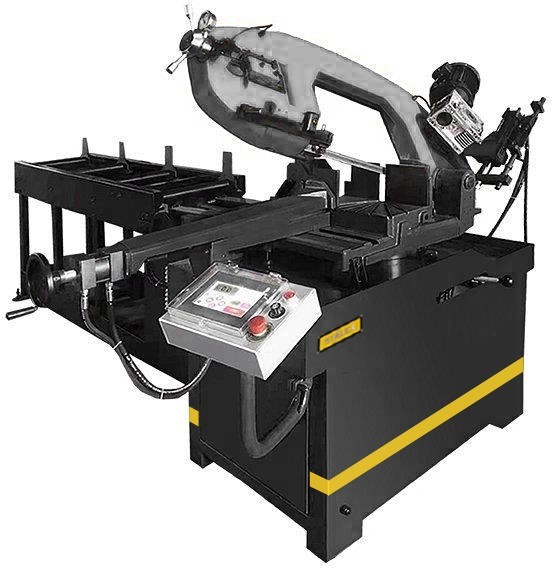

Автоматический ленточнопильный станок Stalex BSM-270GA
