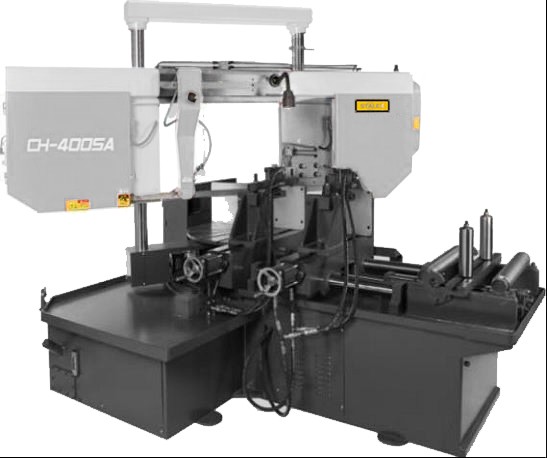

Автоматический ленточнопильный станок Stalex CH-400SA
Описание
Модель Stalex СH-400SA является автоматическим ленточнопильным станком, колонного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка.Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
Особенности станка:
- Угол пиления заготовок 90°; 15°; 30°; 45°
- Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
- Опускание и подъем рамы осуществляется за счет гидравлики автоматически.
- Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.
- ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
- Сенсорный дисплей управления.
- Станок управляется трёхфазным двигателем.
- Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
- Термозащита электродвигателя
- Система смазки и охлаждения полотна
- Тиски гидравлические с возможностью быстрого зажима заготовок
- Макс. единичный ход подающих гидравлических тисков – 400 мм
- Механическое натяжение полотна
- Шнековый конвейер для сбора стружки, приводимая в движение автоматически
- Подсветка зоны резания
- Автоматическое подъём рамы при завершении резки
Характеристики
| Мощность главного двигателя | 4,0 кВт (3-х фазный) | |
| Мощность гидравлической станции | 1,5 кВт | |
| Мощность системы СОЖ | 90 Вт (0,09 кВт) | |
| Суммарная мощность | 5,59 кВт | |
| Вращение пилы | 90°; 15°; 30°; 45° на угол кратный 1° поворот рамы происходит от ЧПУ станка | |
| Скорость резания | 20-80 м/мин (инвентор) | |
| Рабочая зона | 90° | 45° |
| Круг, мм | 400 | 350 |
| Прямоугольник ,мм | 400х 400 | 350х400 |
| Макс. единичный ход подающих гидравлических тисков | 400 мм | |
| Мин. единичный ход подающих гидравлических тисков | 1 мм | |
| Точность подачи заготовки | 0.1/100 мм | |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. На длину 1000 мм | |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. На Ø 100 мм сплошного сечения | |
| Габариты ленточного полотна | 41х1,3х5590 мм | |
| Рабочая высота стола (от пола до основания тисков) | 735 мм | |
| Объём гидравлического бака, * | 30 л заливать 2/3 по уровню масла | |
| Объём бака СОЖ | 60 л заливать 2/3 по уровню СОЖ | |
| Автоматический конвейер для сбора стружки | + | |
| Пистолет для смыва стружки | + | |
| Лампа дополнительного освещения | + | |
| Лоток для коротких заготовок | по запросу | |
| Индикатор натяжения полотна | х | |
| Размер упаковки станка | 3270х2280х2250 мм | |
| Размер упаковки стола подачи | упакован вместе со станком | |
| Общие габариты станка установленного в рабочее положение | 2915x410x2100 мм | |
| Масса станка (нетто/брутто) | 2620/2800 кг | |
*используется гидравлическое масло стандартного качества (веретёнка)
Нашли ошибку в описании? Сообщите нам!Комплектация и особенности
Комплектация станка:
- Механическая щетка для чистки лезвий
- Лампа освещения рабочей зоны
- Гидравлические тиски с автоматической подачей
- Автоматический контроль рабочей высоты
- Ленточнопильное полотно - установленное на станке
- Набор инструментов
- Инвертор
- Управление с ЧПУ - NC control (Siemens)
- Автоматический конвейер для стружки
- Система охлаждения с пистолетом для смыва стружки
Конструктивные особенности:
|
| Угол пиления заготовок 90°; 15°; 30°; 45°. Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма. |
|

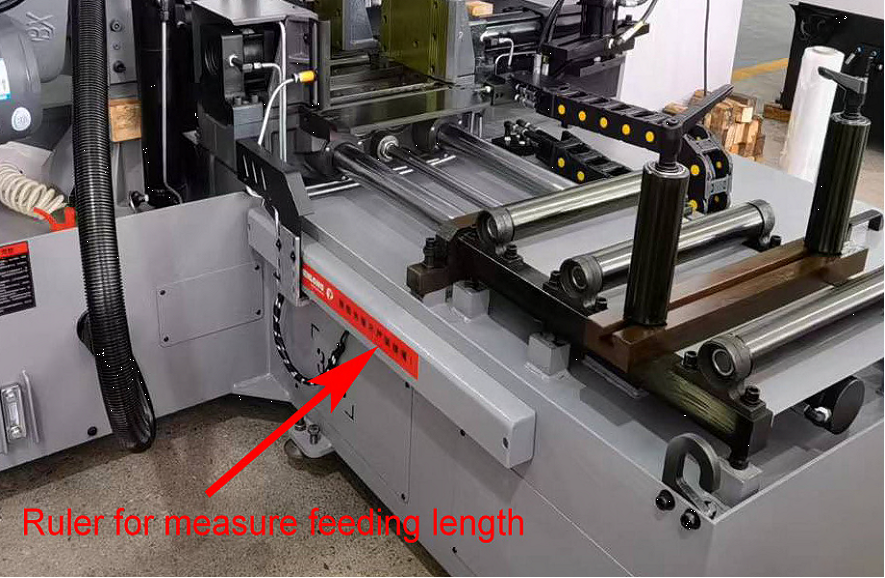

| Линейка для измерения длины подачи (контролируется ПЛК (PLC)). Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи. |
|

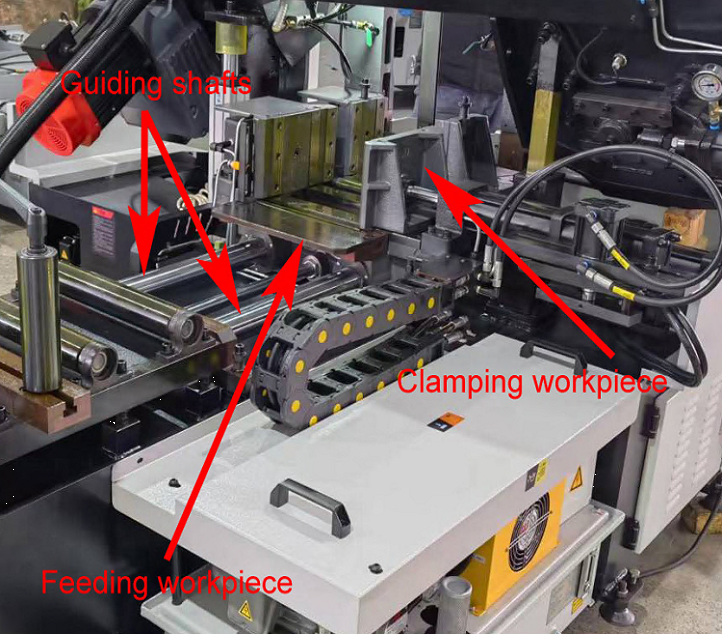

| Направляющие валы Подающие гидравлические тиски |
|

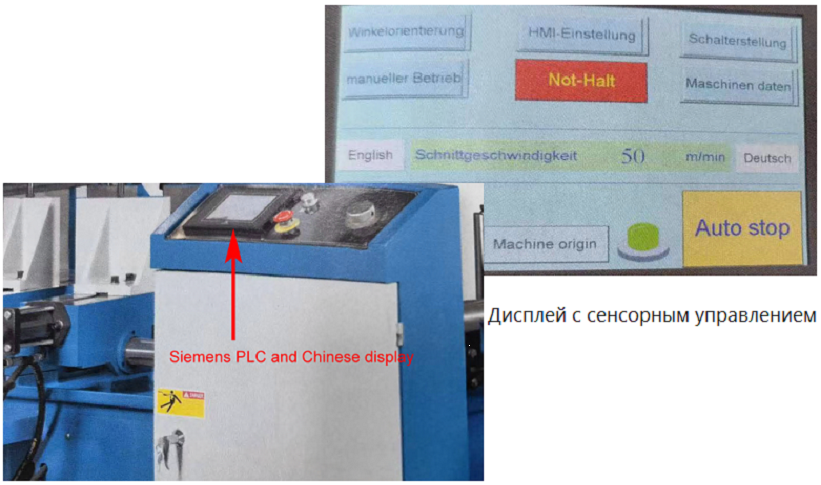

| Дисплей с сенсорным управлением |
|

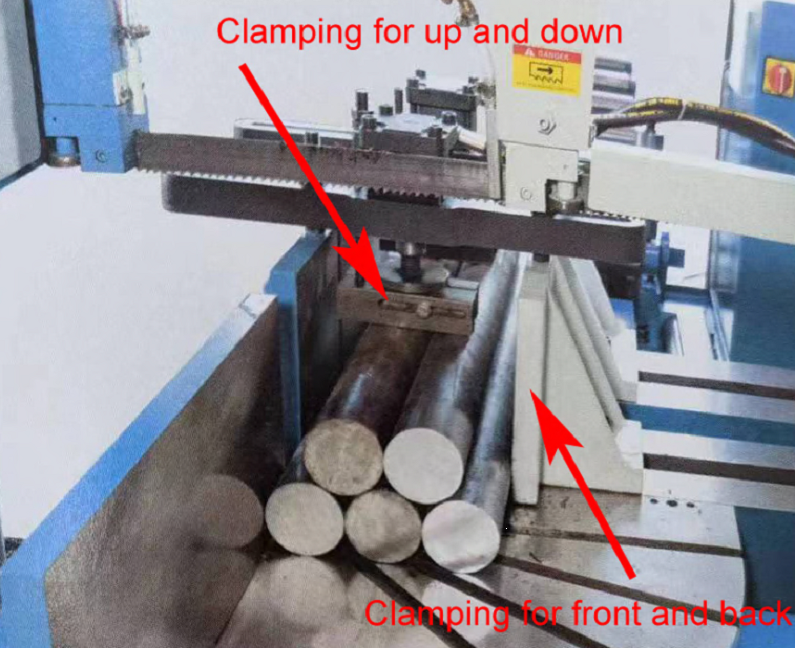

| Гидравлические прижимы для пакетной резки (заказываются опционально) |
|

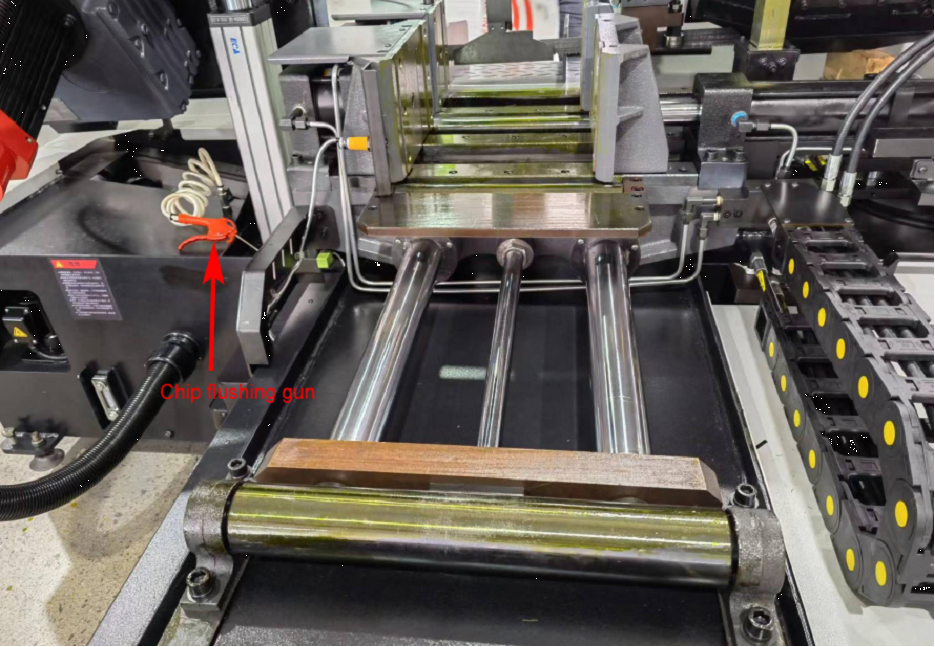

| Пистолет для смыва стружки (в стандартной комплектации) |
|
| Автоматический конвейер для сбора стружки (в стандартной комплектации) |
| Стандартное оснащение станка | 1. Механическая щетка для чистки лезвий. 2. Лампа освещения рабочей зоны 3. Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации) 4. Автоматический контроль рабочей высоты 5. Ленточнопильное полотно - установленное на станке 6. Набор инструментов 7. Инвертор 8. Управление с ЧПУ - NC control (Siemens) 9. Автоматический конвейер для стружки 10. Система охлаждения с пистолетом для смыва стружки |
