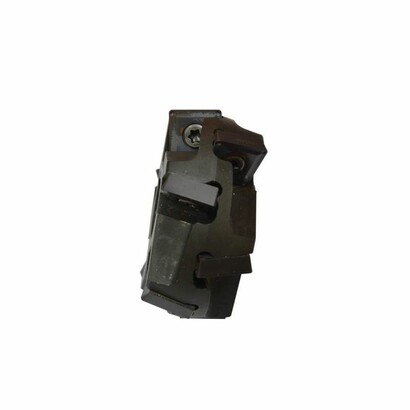

Фреза фасонная для фаскоснимателя ФС26 (Z=10) в сборе HI-PRO

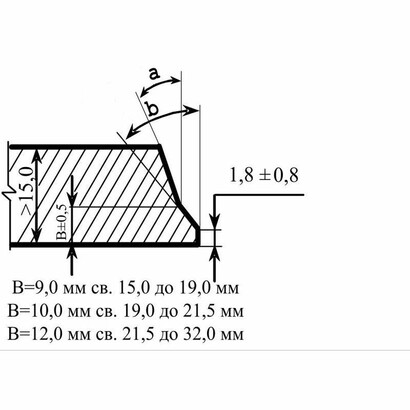

Для современных трубопроводов требования безопасности и экономичности выходят на первый план. Поэтому, институтом ВНИИГАЗ были разработаны отраслевые стандарты и соответствующие инструкции для сварки и подготовительных работ. Предлагаемые в СТО Газпром 2-2.2-136-2007 Инструкции по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов, типы сварных швов для соединительных деталей трубопроводов легко обеспечиваются на СДТ заводского изготовления. Но если в заводских условиях ломаный скос кромки формируется токарной обработкой, то в полевых, после отрезки трубы приходится воспроизводить "фирменный" торец при помощи УШМ или фаскоснимателя. Имеющиеся на вооружении механизированных полевых подразделений Газпрома и его подрядчиков разъемные труборезы могут справиться с такой задачей, но есть некоторые неудобства: разъемный труборез обрабатывает кромку резцами, а отрезанные концы труб имеют значительные неровности после газовой резки. Соответственно, пользователь сталкивается либо с большим расходом резцов, либо вынужден готовить кромку сначала "болгаркой", а потом ставить разъемный труборез на трубу диаметром 1220 мм при помощи манипулятора или подъемного крана. Это нормально в поле, но тяжело при ремонте или строительстве многоярусных заводов СПГ или перекачивающих объектов. Ну и наконец, важным фактором для заказчиков является цена разъемного трубореза, которая не опускается ниже миллиона рублей, если мы говорим о размерах от 1000 мм.

Решение в виде фасонной фрезы позволяет использовать фаскосниматель ФС-26 в комплекте с оснасткой для обработки труб от 350 мм и до бесконечности, а значит, формировать энергосберегающую фаску С24 теперь можно и на листах. Помимо этого, данная технология обкатки трубы без центровки в оси снимает и проблему формирования фаски при имеющейся овальности труб. Орбитальный труборез никогда не решит эту задачу. Максимальная толщина материала, при которой фаска снимается за один прием - 22 мм, для труб с толщиной стенки 31 мм потребуется шифтинг фрезы либо снятие образующегося выступа при помощи УШМ, что занимает значительно меньше времени, чем изначальное формирование требуемой формы при помощи одной только УШМ.

* Если необходимо изготавливать ломаную фаску на деталях толщиной до 40 мм, обратитесь в Отдел продаж.
