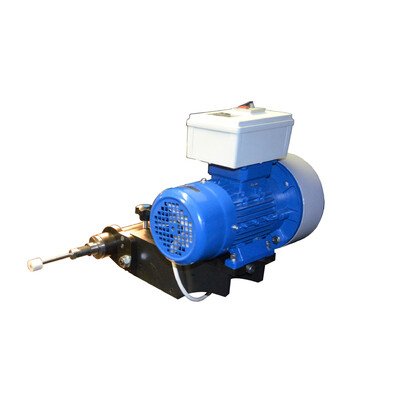

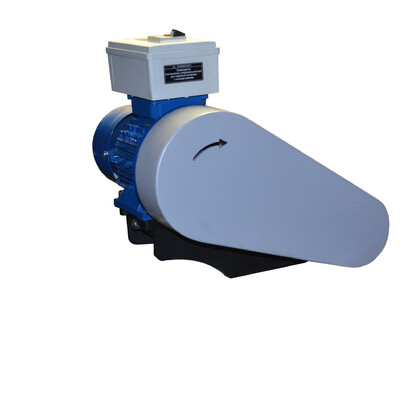

Головка для токарного станка HI-PRO ВГР-200

Шлифовальная головка ВГР-200 для токарных станков типа 1К62, 16К20 и других подобных универсальных станков. Такие материалы, как сталь или чугун, независимо от уровня термообработки, могут быть прошлифованы на токарном станке с помощью этой оснастки так же, как на круглошлифовальном станке. Таким образом, это может понизить стоимость производства за счет повышения универсальности вашего существующего оборудования, сэкономить место и капитальные вложения.

Шлифовальная головка может осуществлять как наружную шлифовку, так и внутреннюю. Для этого, в комплекте оснастки присутствуют дополнительный приводной ремень, для скоростной работы шпинделя, а также две оправки с шарошками, для начала работы и для представления о форме и размерах необходимого инструмента. При необходимости, мы можем снабжать пользователя сменным инструментом, но, как правило, в любом регионе такой инструмент доступен по низким ценам.

Нам часто задают вопрос: не разрушит ли абразивная пыль направляющие станка? Разумеется, токарный станок не предназначен для постоянной работы с абразивным инструментом, поэтому головка для шлифовки на токарном станке - это вид дополнительной оснастки, а не штатное оборудование. Однако, есть способы свести к минимуму вредное воздействие абразивной пыли, вот лишь часть из них: использование устройств для отвода пыли значительно снижает ее выброс и осаждение при работе без подачи СОЖ; штатная система подачи СОЖ на токарном станке не обладает шламовыми фильтрами, но можно поставить на токарный станок фильтр-сепаратор СОЖ, аналогичный тем, которыми комплектуются шлифовальные станки; ну и самое простое: после окончания работы тщательно протрите от пыли поверхности станка и промойте направляющие, замените СОЖ в баке.

Преимущества:

• Приводные валы на прецизионных подшипниках
• Моторная база и шпиндельная втулка регулируются
• Частота вращения шпинделя в зависимости от типа задачи - две скорости на выбор
• Возможность шлифовать рабочие поверхности от 10 мм во внутреннем диаметре (во многом зависит от оправки шлифовального камня) и до 8 мм минимально при наружной шлифовке
• Высокая чистота поверхности
• Алмазный правочный карандаш и держатель для него в комплекте
• Две оправки с шарошками для внутренней шлифовки в комплекте
• Доработка под конкретные нужды заказчика (в пределах технических ограничений)
• Доработка установочных мест для редких моделей станков

Максимальный диаметр наружной шлифовки зависит от габаритов вашего токарного станка, но рекомендуется, из соображений эффективной производительности, не более 400 мм.

Шлифовальная головка ВГР-200 изготовлена на основе конструкции модели ВГР-150. Обладает увеличенным диаметром шлифовального круга и мощностью двигателя. Как и в случае с моделями ВГР-150 и ВГР-300, возможны широкие доработки по техническому заданию заказчика. Сроки изготовления и возможности доработки согласовываются в отделе продаж. Дополнительно, для полировальных работ, головка может быть оборудована регулятором частоты вращения.

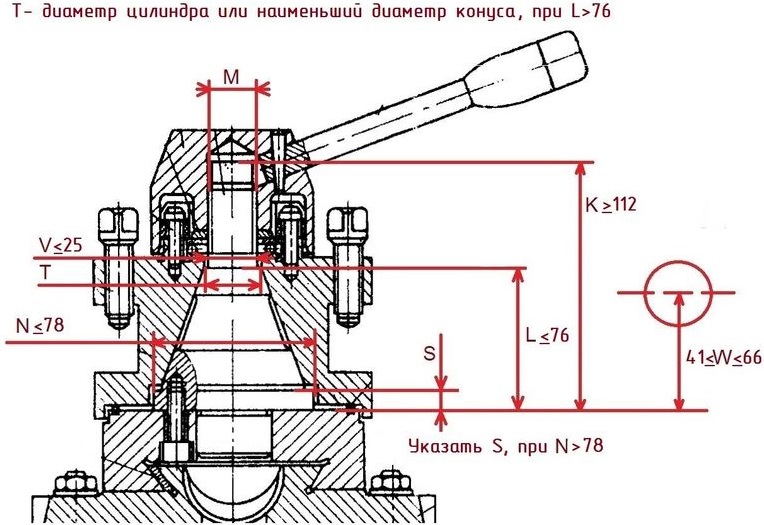

Чертеж для проверки совместимости:
