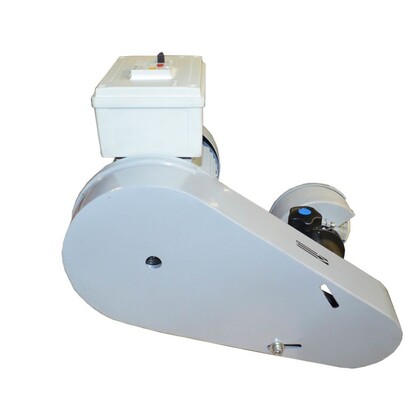

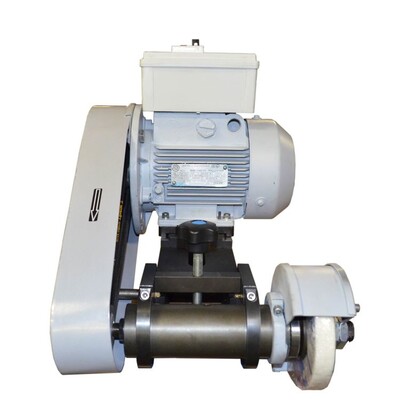

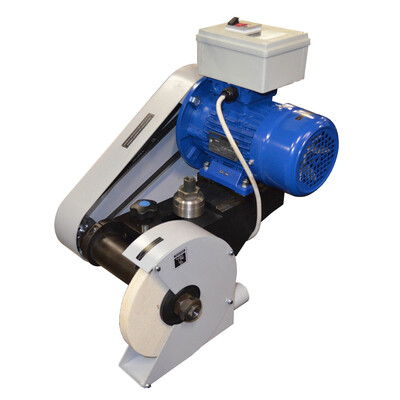

Головка шлифовальная для токарного станка HI-PRO ВГР-150

Такие материалы​, как сталь или чугун, независимо от уровня термообработки, могут быть прошлифованы на токарном станке с помощью этой оснастки так же, как на круглошлифовальном станке. Таким образом, это может понизить стоимость производства за счет повышения универсальности вашего существующего оборудования, сэкономить место и капитальные вложения.

Шлифовальная головка может осуществлять как наружную шлифовку, так и внутреннюю. Для этого, в комплекте оснастки присутствуют дополнительный приводной ремень, для скоростной работы шпинделя, а также две оправки с шарошками, для начала работы и для представления о форме и размерах необходимого инструмента. Однако, есть способы свести к минимуму вредное воздействие абразивной пыли, вот лишь часть из них: использование устройств для отвода пыли значительно снижает ее выброс и осаждение при работе без подачи СОЖ; штатная система подачи СОЖ на токарном станке не обладает шламовыми фильтрами, но можно поставить на токарный станок фильтр-сепаратор СОЖ, аналогичный тем, которыми комплектуются шлифовальные станки; ну и самое простое: после окончания работы тщательно протрите от пыли поверхности станка и промойте направляющие, замените СОЖ в баке.

Преимущества:

• Приводные валы на прецизионных подшипниках
• Моторная база и шпиндельная втулка регулируются
• Частота вращения шпинделя в зависимости от типа задачи - две скорости на выбор
• Возможность шлифовать рабочие поверхности от 10 мм во внутреннем диаметре (во многом зависит от оправки шлифовального камня) и до 8 мм минимально при наружной шлифовке
• Высокая чистота поверхности
• Алмазный правочный карандаш и держатель для него в комплекте
• Две оправки с шарошками для внутренней шлифовки в комплекте
• Доработка под конкретные нужды заказчика (в пределах технических ограничений)
• Доработка установочных мест для редких моделей станков

Максимальный диаметр наружной шлифовки зависит от габаритов вашего токарного станка, но рекомендуется, из соображений эффективной производительности, не более 350 мм.

Поскольку шлифовальная головка ВГР-150 часто выполняется с доработкой под нужны клиента, она изготавливается преимущественно под заказ. Сроки исполнения заказа зависят от текущей загрузки производства и могут достигать 45 дней. Просим Вас принимать во внимание этот фактор при планировании приобретения шлифовальной головки ВГР-150. При приобретении стандартной ВГР-150 просим свериться с размерами вашего токарного станка и данного чертежа. Если все совпадает, значит оборудование и оснастка совместимы.

Чертеж для проверки совместимости:
