Описание

Универсально-фрезерный станок WFM 800 Servo предназначен для точных работ при инструментальных и механических работах сверления, зенкерования и растачивания отверстий на деталях из черных и цветных металлов, их сплавов и пластмасс в условиях единичного, мелкосерийного и серийного производства.

Станок обладает повышенной точностью. Отлит из серого чугуна. Направляющие закалены и прецизионно отшлифованы. Использование горизонтального фрезерного устройства возможно после быстрого демонтажа вертикальной фрезерной головки посредством поворотного устройства и установки серьги, поддерживающей оправки для горизонтального фрезерования дисковыми и цилиндрическими фрезами.

Особенности станка:

Высокая жесткость конструкции станка
Удобное расположение органов управления станка с одной стороны
Вертикальный и горизонтальный шпиндели
Наклон вертикальной головки влево/вправо
Автоматическая подача и ускоренное перемещение стола по 3м координатам(сервомоторы)ШВП
УЦИ по осям X, Y, Z (Sino)
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа местного освещения
Управляемое перемещение фрезерного стола по 3-м координатам
Централизованная система смазки фрезерного стола
Электрокомпоненты Schneider electric
Изготовлен по стандарту СЕ

Характеристики

Конус шпинделя вертикального	ISO 40 DIN2080
Частота вращения шпинделя(Гор/Верт), плавно(2), об/мин	40–260/260-2000
Ход пиноли шпинделя, мм	60
Диапазон наклона головки, влево/вправо, ⁰	±90
Расстояние от оси горизонтального шпинделя до стола, мм	120-530
Расстояние от оси вертикального шпинделя до стола, мм	45-445
Конус шпинделя горизонтального	ISO 40 DIN2080
Размер горизонтального рабочего стола, мм	800x400
Размер вертикального рабочего стола, мм	1020x225
Перемещение стола по оси Х, мм	405
Перемещение стола по оси Z, мм	400
Перемещение стола по оси Y, мм	400
Скорость подачи стола по оси Х x Y x Z, мм/мин	10-1000
Ускоренное перемещение стола, мм/мин	1200
Т-образные пазы горизонтального стола (ширина/расстояние), 5, мм	14/63
Т-образные пазы вертикального стола (ширина/расстояние), 3, мм	14/63
Максимальная нагрузка на стол, кг	200
Напряжение сети, В	380
Мощность мотора подач X/Y/Z, кВт	2,0/2,0/1,5
Мощность главного двигатея, кВт	3,75
Мощность насоса помпы, кВт	0,4
Габаритные размеры (ДхШхВ), мм	1560х1780х1930
Масса, кг	1500

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

Пульт управления нового образца с УЦИ
Зажимная тяга М16
Переходник ISO40/MT3
Переходник ISO40/MT2
Цанговый патрон ISO40-ER32 с набором цанг 7 шт.(4-16мм)
Опора для горизонтального фрезерования
Оправки для горизонтального фрезерования: ISO 40/Ø16 мм; ISO 40/Ø22 мм; ISO 40/Ø27 мм; ISO 40/Ø32 мм
Система подвода СОЖ
Сертификат точности
Поддон для сбора стружки
Инструкция по эксплуатации
Лампа LED местного освещения

Доставка

Параметры груза
Масса брутто, кг: 1 500
Габариты в упаковке ДхШхВ, мм: 1560x1780x1930

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

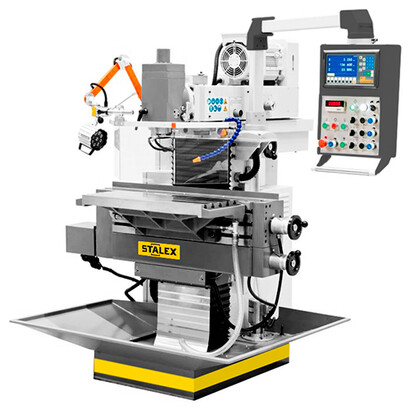

Инструментальный фрезерный станок Stalex WFM 800 Servo
