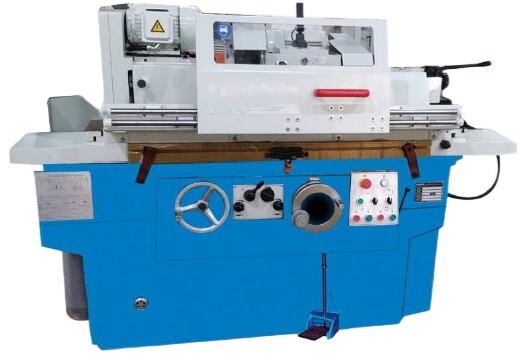

Круглошлифовальный станок M1320HX500

Круглошлифовальный станок M1320HX500 применяется для высокоточной абразивной обработки наружных и внутренних поверхностей вращения. Оборудование позволяет шлифовать гладкие, ступенчатые и конические валы, а также выполнять внутреннее шлифование отверстий в деталях типа втулок и фланцев. Универсальность конструкции делает эту модель незаменимой для инструментальных цехов, ремонтных баз и участков мелкосерийного производства ответственных деталей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Станок используется там, где требуется получить поверхность с шероховатостью Ra 0,32 и выше, что недостижимо методами лезвийной обработки. На нем изготавливают посадочные шейки под подшипники, штоки гидроцилиндров, гладкие калибры и элементы штамповой оснастки. Возможность обработки закаленных сталей и твердых сплавов значительно расширяет технологические возможности предприятия.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ

Базой станка служит жесткая станина из высококачественного чугуна, обеспечивающая стабильность размеров при температурных колебаниях. Шлифовальная бабка имеет поворотное основание, что позволяет настраивать угол атаки круга. Встроенное внутришлифовальное приспособление (откидной шпиндель) дает возможность обработать наружную и внутреннюю поверхность детали за одну установку, исключая погрешности базирования.

Гидравлическая система обеспечивает плавный реверс рабочего стола без ударов в крайних точках. Механизм поперечной подачи оснащен устройством для быстрого подвода и отвода шлифовального круга, что экономит вспомогательное время. Конструкция задней бабки предусматривает гидравлический отвод пиноли для удобной и безопасной смены тяжелых заготовок.

ЭКСПЛУАТАЦИЯ И НАСТРОЙКА

Качество шлифования зависит от правильного выбора характеристик абразивного круга (зернистости, твердости, связки) под конкретный материал. Важным этапом является динамическая балансировка круга перед установкой на шпиндель. Система охлаждения с магнитным сепаратором должна регулярно очищаться от шлама, чтобы исключить попадание абразивных частиц обратно в зону резания и появление царапин на отшлифованной детали.
