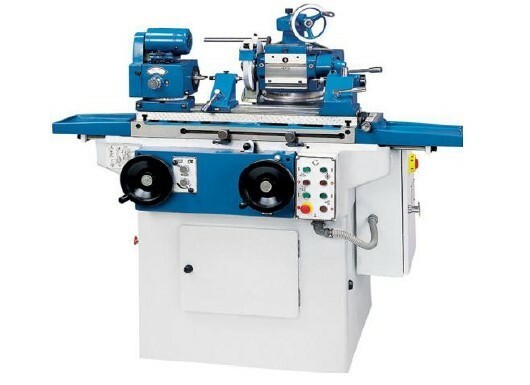

Круглошлифовальный станок MG200A

Круглошлифовальный станок MG200A предназначен для чистовой абразивной обработки наружных цилиндрических, конических и торцевых поверхностей деталей типа «вал». Оборудование применяется для доведения геометрических размеров и шероховатости поверхности до строгих допусков после предварительной токарной или термической обработки. Станок востребован в инструментальном производстве, при изготовлении высокоточных шпинделей, осей, плунжеров и калибров.

КОНСТРУКЦИЯ И УСТРОЙСТВО

Массивная чугунная станина обеспечивает высокую жесткость системы и поглощение вибраций, что критически важно для получения идеальной чистоты поверхности. Шлифовальная бабка оснащена прецизионным гидродинамическим шпинделем, который гарантирует плавное и стабильное вращение абразивного круга без торцевого биения. Рабочий стол перемещается по направляющим скольжения с гидравлическим приводом, обеспечивающим бесступенчатое регулирование скорости продольной подачи.

Передняя бабка (бабка изделия) позволяет вращать деталь как в центрах, так и в патроне. Возможность поворота верхнего стола делает станок пригодным для шлифования пологих конусов. Система поперечной подачи шлифовального круга имеет механизм микрометрической настройки для снятия минимальных припусков на финишных этапах операции.

НАСТРОЙКА И ЭКСПЛУАТАЦИЯ

Перед началом работы оператор выполняет балансировку шлифовального круга и его правку алмазным инструментом для восстановления правильной геометрической формы режущего профиля. Обильная подача смазочно-охлаждающей жидкости обязательна для предотвращения прижогов и микротрещин на поверхности детали. Регулярное техническое обслуживание включает контроль уровня масла в гидросистеме, проверку состояния фильтров и шприцевание узлов трения согласно регламенту.
