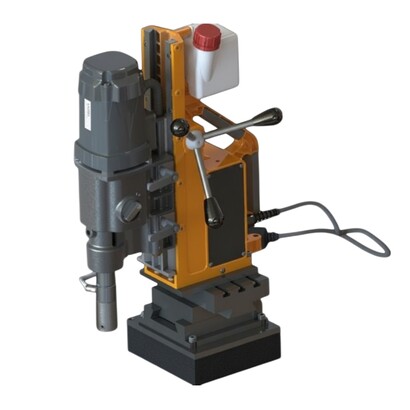

Магнитный сверлильно-резьбонарезной станок HI-PRO МСМР 100С2
Каталог
Описание
Станок предназначен для промышленного использования, сверления большого количества отверстий корончатым сверлом диаметром до 100 мм, спиральным сверлом до 32 мм., зенкерования и развертывания отверстий. Нарезание резьбы до М30. Фрезерование небольших выступов, снятие сварных усилений.
Особенности станка:
- Система жидкостного охлаждения через держатель корончатых сверл
- Качественный электропривод, обеспечивающий высокую точность сверления (максимальное радиальное биение на поверхности конуса Морзе — 0,08 мм)
- Комбинированная система регулировки скорости вращения высоким крутящим моментом
- Электромагниты с увеличенной прижимной силой и специальной водо‑ и маслостойкой пропиткой катушек
- Продольное и поперечное смещение сверлильно-фрезерной головки
- Лазерный указатель оси сверления
- Рукоятка подачи сверла может легко переставляться справа налево, и обратно
- Подсветка зоны работы
- Двойная обрезиненная рукоятка для переноски станка
- Скрытый кабель электропитания двигателя, для предотвращения от случайных повреждений
Характеристики
| Максимальный диаметр сверления, мм | 100 |
| Диапазон сверления корончатым сверлом, мм | 12-100 |
| Диапазон сверления спиральным сверлом, мм | 3-32 |
| Диаметр нарезания резьбы, мм | до М30 |
| Конус шпинделя | КМ3 |
| Максимальный диаметр зенкования, мм | 83 |
| Диапазон вращения шпинделя (ступенчатая регулировка), об/мин | 70-215/110-330/150-460/230-680 |
| Диапазон вращения шпинделя (электронная регулировка), об/мин | 60-680 |
| Смещение шпинделя по осям, мм | 50х80х320 |
| Сила притяжения магнита, Н | 22000 х2 |
| Мощность электромагнита, Вт | 100 х2 |
| Мощность двигателя, кВт | 1,8 |
| Напряжение, В | 220-240 |
| Реверс (правое / левое вращение) | да |
| Возможность фрезерования | да |
| Тип автоматизации | автомат |
| Масса, кг | 53 |
| Масса в упаковке, кг | 65 |
Комплектация и особенности
Стандартная комплектация:
- Станок
- Патрон 3-х кулачковый с посадкой В16 для спиральных сверл ц/х до 16 мм
- Оправка конус Морзе 2 на конус В16
- Втулка переходная с конуса Морзе 3 на 2
- Бачок с трубкой для подачи смазывающей охлаждающей жидкости (СОЖ)
- Цепь для страховки станка от падения
- Съемные рукоятки подачи сверла - 3 шт.
- Держатель конус Морзе 3 на Weldon19 с подводом СОЖ для корончатых сверл
- Клин для снятия инструмента с конусом Морзе 3
- Шестигранный ключ 2,5
- Шестигранный ключ 5
- Ящик для хранения и переноски
- Инструкция по эксплуатации и техническому обслуживанию (паспорт)
- Гарантийный талон
