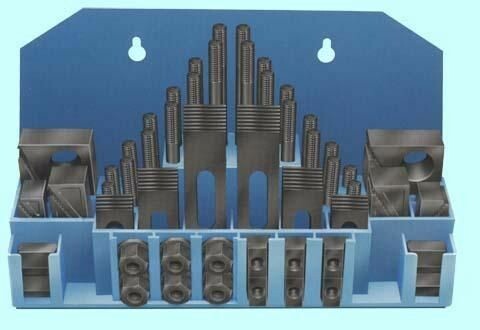

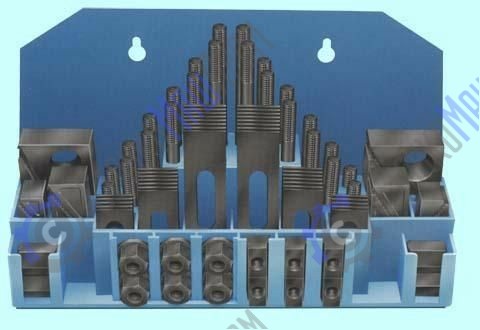

Набор клиновых ступенчатых прижимов из 58-ми предм., паз 21,7мм M20x2,5 на пласт. подст. (YT-0212)

Набор клиновых ступенчатых прижимов (YT-0212), состоящий из 58 предметов для паза 21,7 мм (резьба M20x2,5), представляет собой универсальную крепежную систему для станочного оборудования. Комплект предназначен для надежной фиксации деталей сложной, несимметричной формы или крупногабаритных заготовок непосредственно на рабочем столе фрезерных, сверлильных, расточных и строгальных станков. Использование стандартизированных элементов существенно сокращает вспомогательное время на установку и выверку детали.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Оснастка незаменима в условиях единичного и мелкосерийного производства, а также в ремонтных цехах, где габариты обрабатываемых деталей постоянно меняются. Ступенчатые блоки (сухари) позволяют собирать опоры различной высоты, подстраиваясь под конфигурацию корпусных деталей, литья или сварных конструкций. Прижимные планки обеспечивают равномерное распределение усилия, предотвращая деформацию тонкостенных элементов или повреждение чистовых баз.

ОСОБЕННОСТИ ИСПОЛЬЗОВАНИЯ

В набор входят Т-образные гайки, шпильки различной длины, удлинительные гайки, прихваты и ступенчатые опоры. Детали изготовлены из легированной стали с последующей термообработкой для повышения предела прочности на разрыв и изгиб. При фиксации детали важно располагать шпильку максимально близко к заготовке, чтобы прижимная планка работала как рычаг с правильным плечом приложения силы. Хранение элементов на пластиковой подставке облегчает поиск нужной детали и предотвращает потерю резьбового крепежа.
