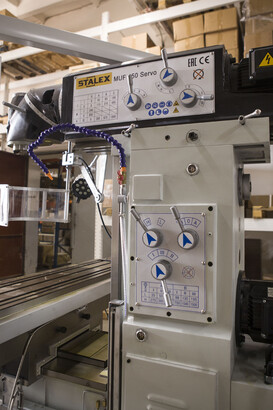

Широкоуниверсальный фрезерный станок Stalex MUF150 Servo
Каталог
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием ме-таллов и полимерных материалов.
Особенности станка:
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка

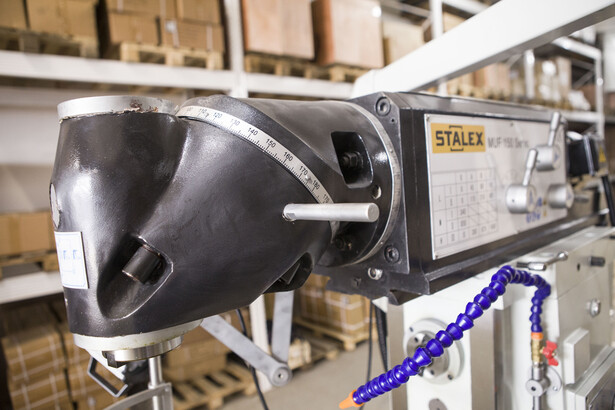

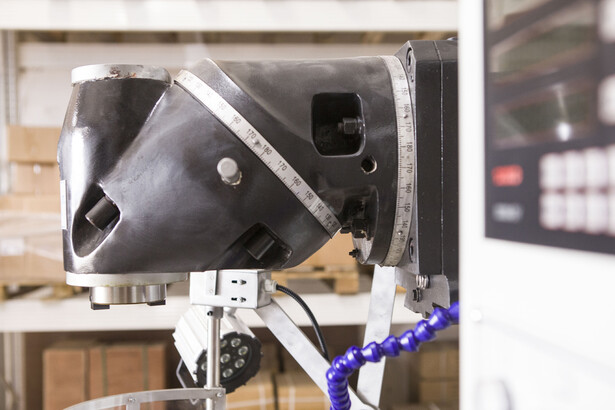

- Жесткая конструкция вертикальной фрезерной головы без пиноли

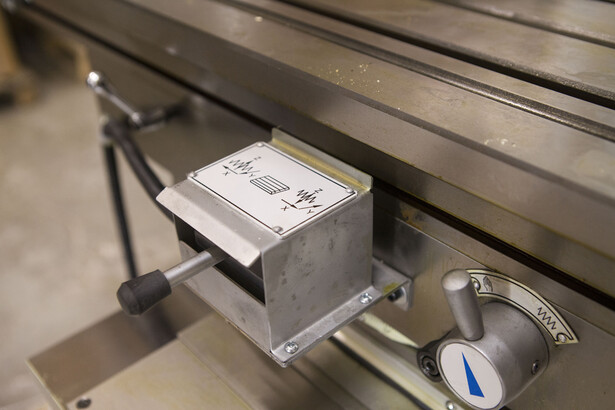

- Автоматическая подача и ускоренное перемещение стола по 3м координатам

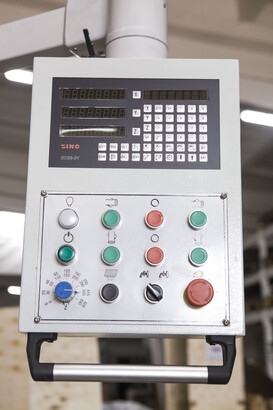

- Цифровая индикация по осям X/Y/Z

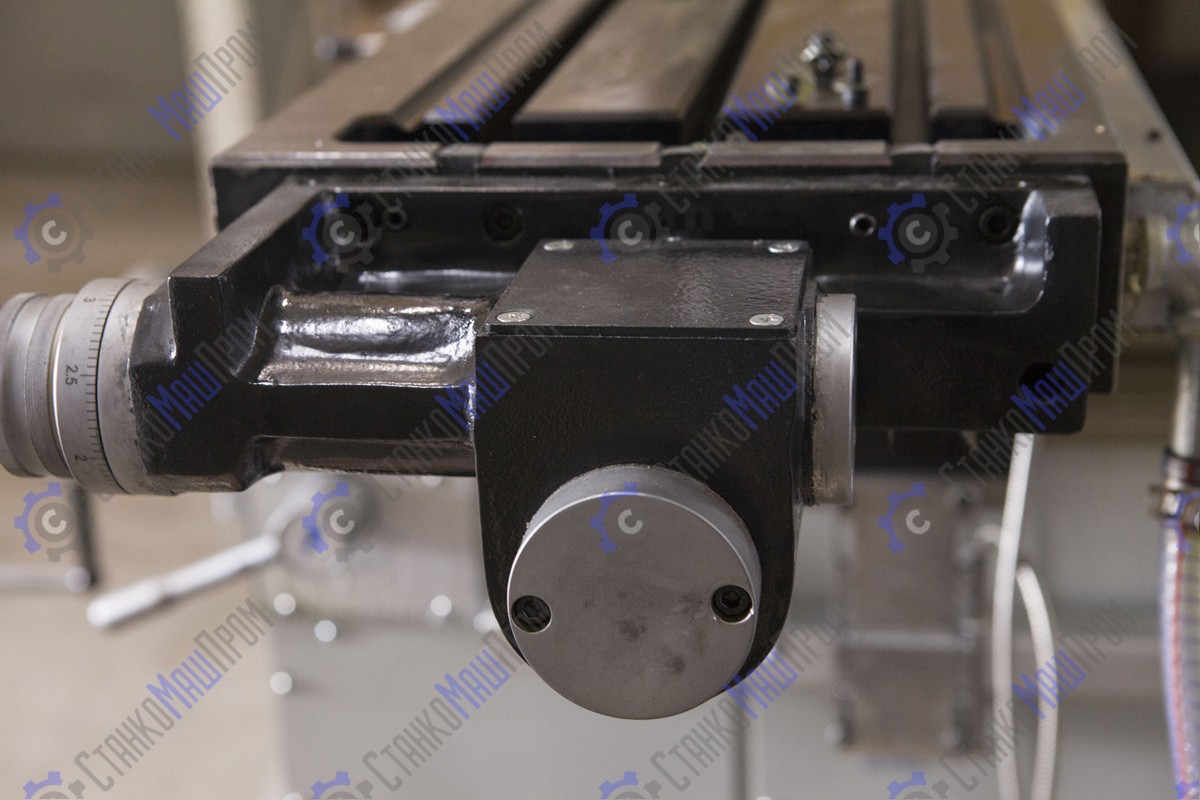

- Серводвигатель перемещения по осям X/Y

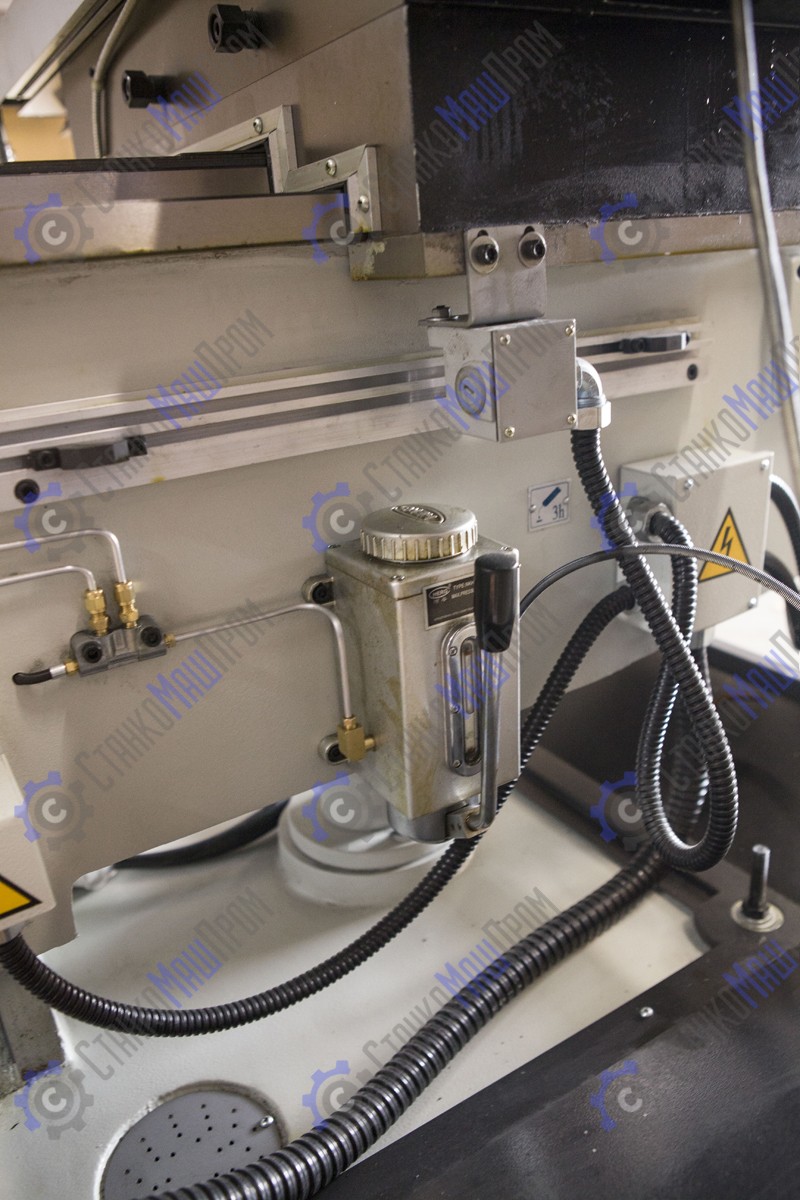

- Встроенное устройство подвода СОЖ и поддон для сбора стружки

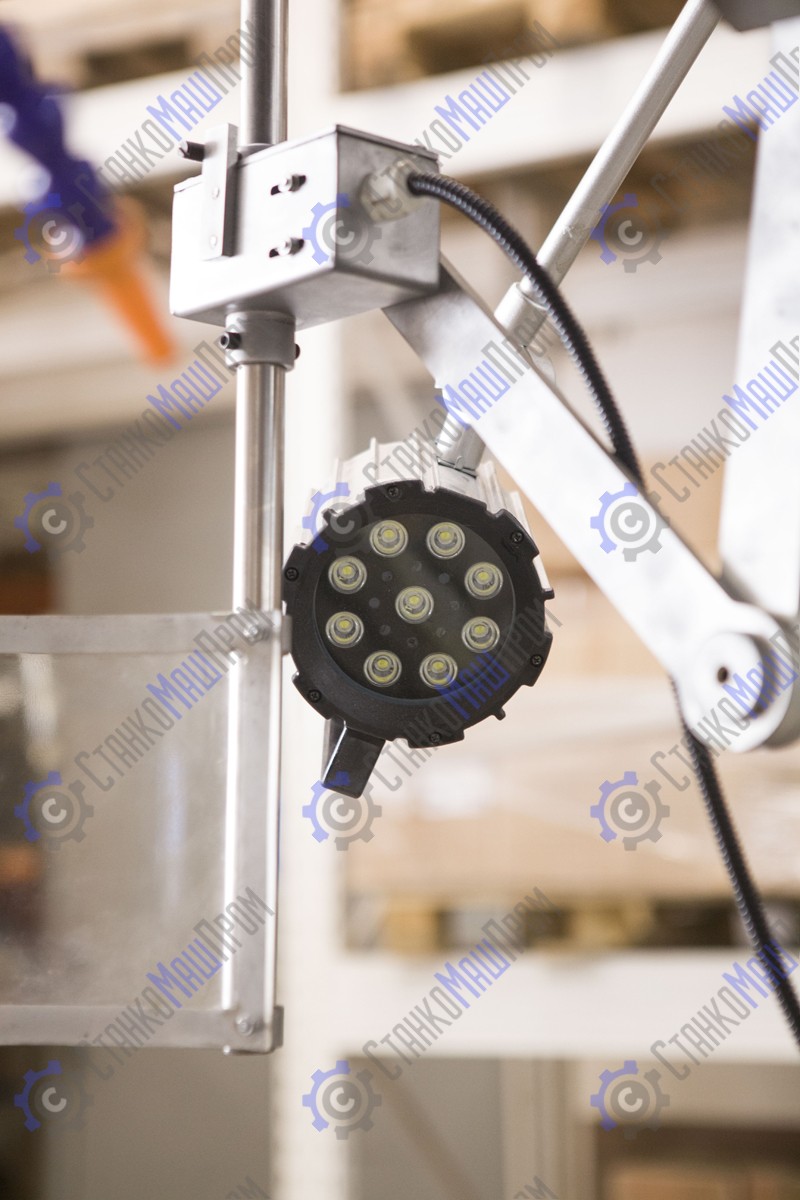

- Лампа местного освещения
- Изготовлен по стандарту СЕ

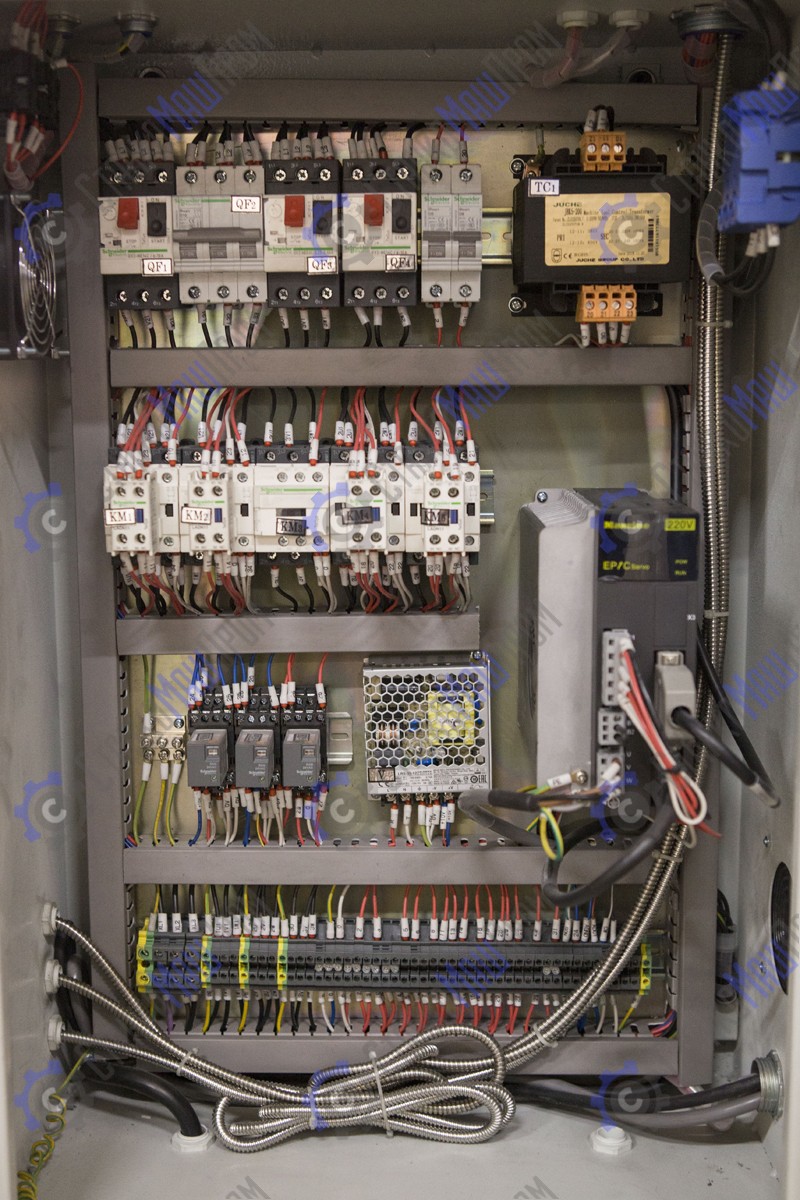

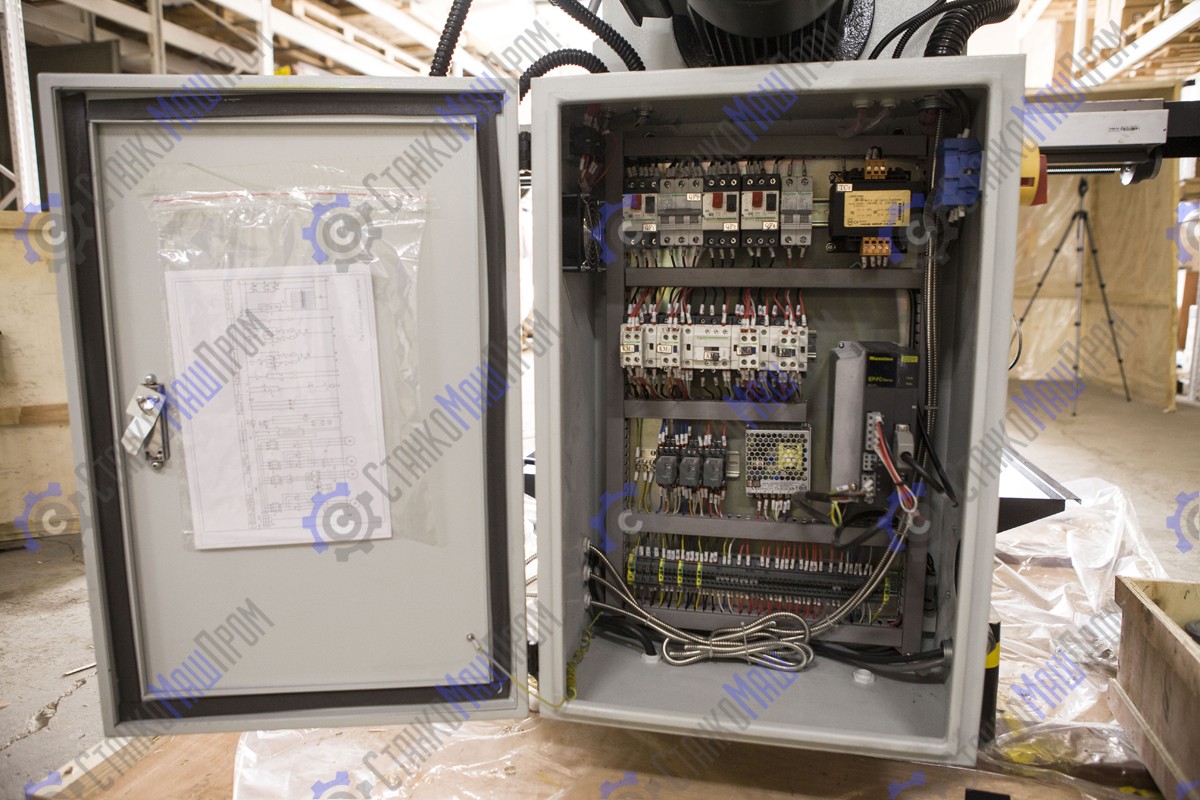

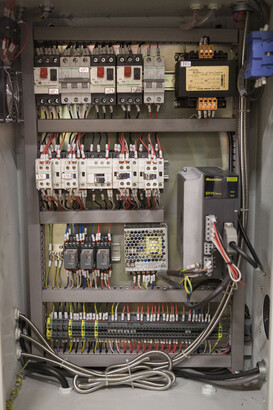

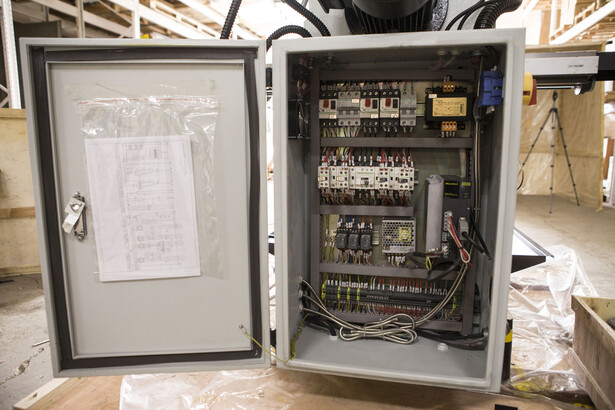

- Электрокомпоненты Schneider Electric
Характеристики
| Макс. диаметр торцевой фрезы, мм | 125 |
| Макс. диаметр концевой фрезы, мм | 35 |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |

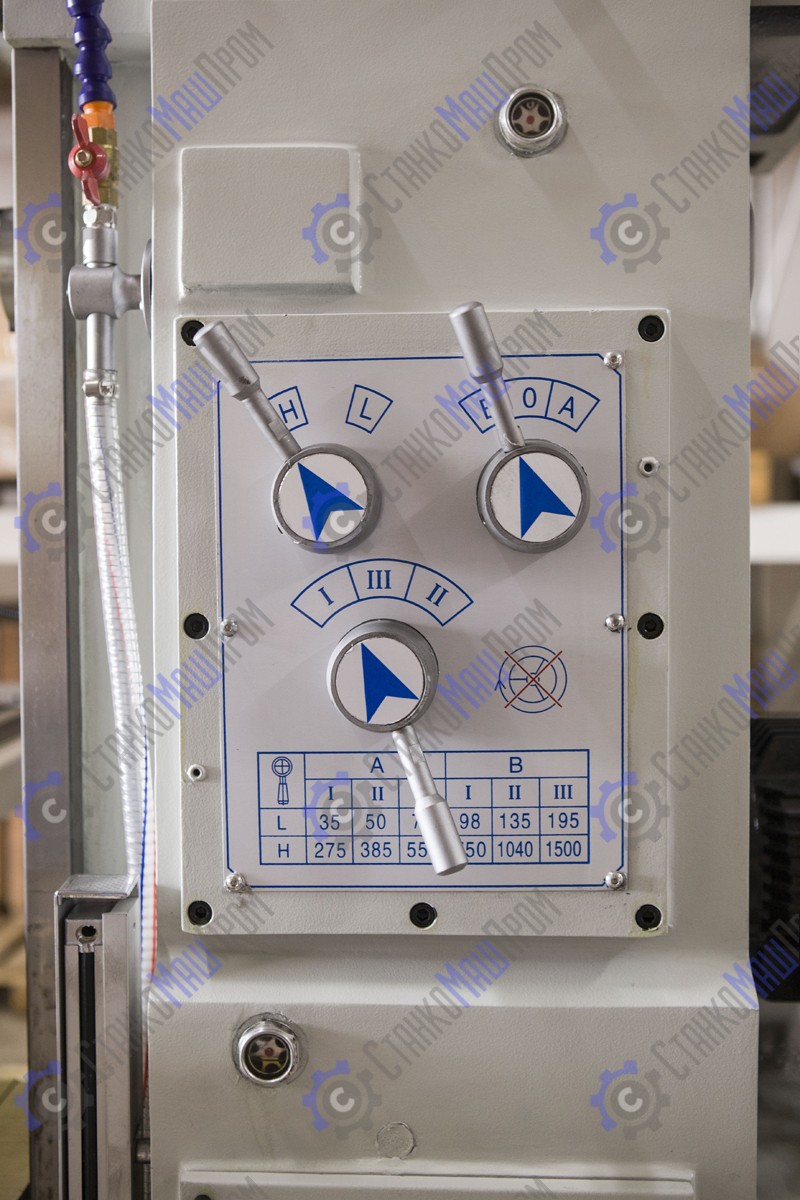

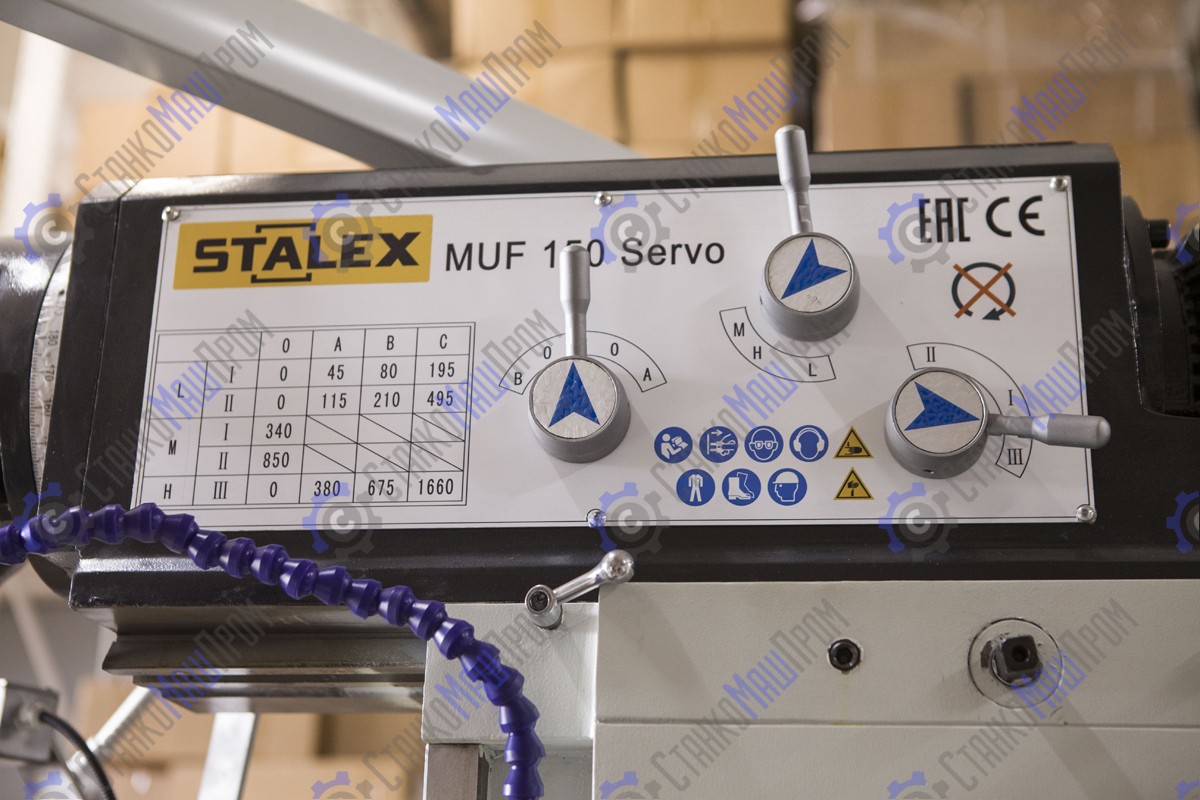

| Частота вращения шпинделя, 11, об/мин | 45-1660 |
| Конус шпинделя | ISO40 |
| Перемещение консоли, мм | 460 |

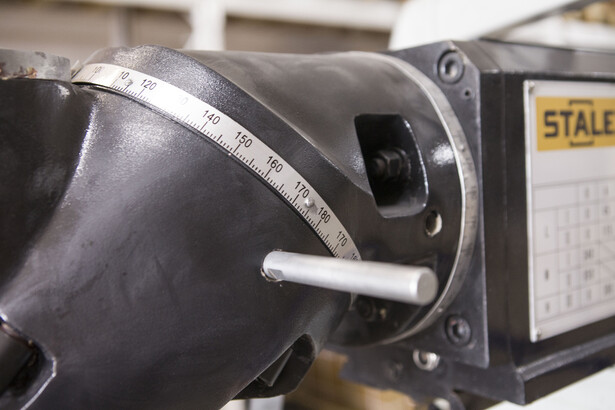

| Диапазон наклона головки, ⁰ | ±360 |
| Расстояние шпиндель-стол, мм | 200-600 |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12, об/мин | 35-1500 |
| Конус шпинделя | ISO40 |
| Расстояние ось шпинделя-колонна, мм | 300-760 |
| Расстояние ось шпинделя-стол, мм | 30-430 |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размеры стола, мм | 1370х320 |
| Поворот стола,˚ | ±45 |
| Перемещение стола по оси XхYхZ, мм | 1000x360x400 |
| Автоматическое перемещение по осям X/Y, мм/мин | 30-830 |
| Автоматическое перемещение по оси Z, мм/мин | 23-625 |
| Ускоренное перемещение по осям X/Y/Z, мм/мин | 1000/1000/750 |
| Макс. крутящий момент серводвигателя, Nm | 10 |
| Макс. усилие резания, kN | 9800 |
| Потребляемая мощность, кВт | 10 |
| Мощность серводвигателя по осям X/Y, кВт | 1,5 |
| Мощность насоса СОЖ, кВт | 0,9 |
| Объем потока СОЖ, л/мин | 25 |
| Макс. нагрузка на стол, кг | 300 |
| Т-образный паз/расстояние, 3, мм | 14/80 |

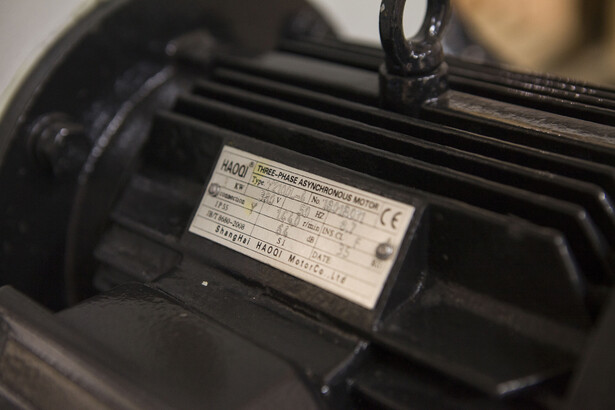

| Мощность двигателя (горизонт/верт), кВт | 3,0/3,0 |
| Габаритные размеры (ДхШхВ), мм | 1900х1950х1900 |
| Масса нетто/брутто, кг | 1950 |
Комплектация и особенности
Комплектация станка:
- Цанговый патрон с набором из 8 цанг (4-16мм)
- УЦИ по трем осям
- Автоподача стола по осям X/Y

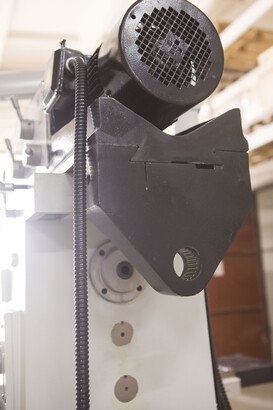

- Электромотор подъема стола
- Машинные тиски 160 мм
- Оправка для горизонтального фрезерования
- Зажимная тяга -2шт.
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
Оснастка
Доставка
Параметры груза
Масса брутто, кг: 1 950
Габариты в упаковке ДхШхВ, мм: 1900x1950x190
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
Масса брутто, кг: 1 950
Габариты в упаковке ДхШхВ, мм: 1900x1950x190
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
