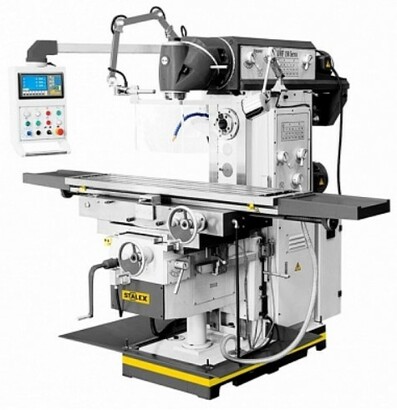

Широкоуниверсальный фрезерный станок Stalex MUF200 Servo
Каталог
Описание
Широкоуниверсальный фрезерный станок предназначен для фрезерной обработки всех типов корпусных деталей, сверления, растачивания и т.п. обрабатываемых резанием металлов и полимерных материалов.
Особенности станка:
- Широкоуниверсальный фрезерный станок для тяжелых работ
- Высокая жесткость конструкции станка
- Жесткая конструкция вертикальной фрезерной головы без пиноли
- Автоматическая подача и ускоренное перемещение стола по 3-м координатам
- Цифровая индикация по осям X/Y/Z
- Серводвигатель перемещения по осям X/Y
- Встроенное устройство подвода СОЖ и поддон для сбора стружки
- Лампа местного освещения
- Централизованная смазка по осям X/Y
- Изготовлен по стандарту СЕ
- Электрокомпоненты Schneider electric
Характеристики
| Макс. диаметр торцевой фрезы, мм | 125 |
| Макс. диаметр концевой фрезы, мм | 35 |
| ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12, об/мин | 60-1750 |
| Конус шпинделя | ISO50 |
| Перемещение консоли, мм | 550 |
| Диапазон наклона головки, ⁰ | ±360 |
| Расстояние шпиндель-стол, мм | 145-545 |
| ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ | |
| Частота вращения шпинделя, 12, об/мин | 60-1800 |
| Конус шпинделя | ISO50 |
| Расстояние ось шпинделя-колонна, мм | 250-950 |
| Расстояние ось шпинделя-стол, мм | 20-400 |
| ФРЕЗЕРНЫЙ СТОЛ | |
| Размеры стола, мм | 1600х360 |
| Поворот стола, ˚ | ±45 |
| Перемещение стола по оси XхYхZ, мм | 1300x300x400 |
| Автоматическое перемещение по осям X/Y, (8), мм/мин | 30-750/20-500 |
| Автоматическое перемещение по оси Z, (8), мм/мин | 15-375 |
| Ускоренное перемещение по осям X/Y/Z, (8), мм/мин | 1200/800/600 |
| Макс. крутящий момент серводвигателя, Nm | 10 |
| Мощность серводвигателя по осям X/Y, кВт | 1,5 |
| Мощность насоса СОЖ, кВт | 0,9 |
| Объем потока СОЖ, л/мин | 25 |
| Макс. нагрузка на стол, кг | 400 |
| Т-образный паз/расстояние, 3, мм | 18/80 |
| Мощность двигателя (горизонт/верт), кВт | 5,5/4,0 |
| Габаритные размеры (ДхШхВ), мм | 2550х2150х2150 |
| Масса нетто/брутто, кг | 2800 |
Комплектация и особенности
Комплектация станка:
- Цанговый патрон с набором из 8 цанг (4-16мм)
- УЦИ по трем осям
- Автоподача стола по осям X/Y
- Электромотор подъема стола
- Машинные тиски 160 мм
- Оправка для горизонтального фрезерования
- Зажимная тяга -2шт.
- Система подвода СОЖ
- Поддон для сбора стружки
- Инструкция по эксплуатации
Оснастка
Доставка
Параметры груза
Масса брутто, кг: 2 800
Габариты в упаковке ДхШхВ, мм: 2550x2150x2150
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
Масса брутто, кг: 2 800
Габариты в упаковке ДхШхВ, мм: 2550x2150x2150
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
