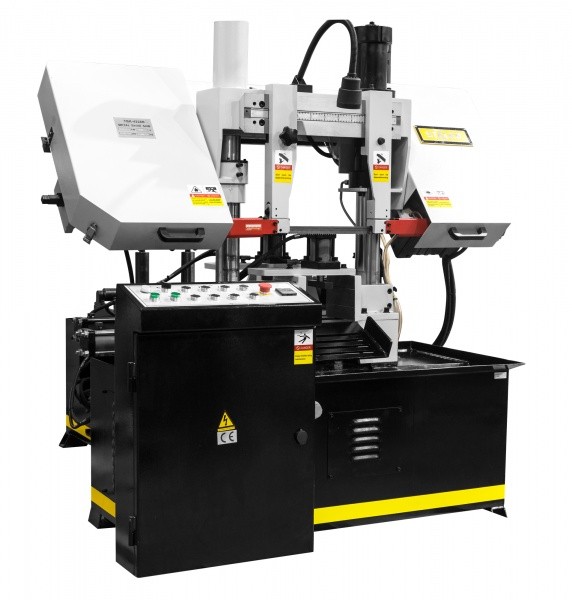

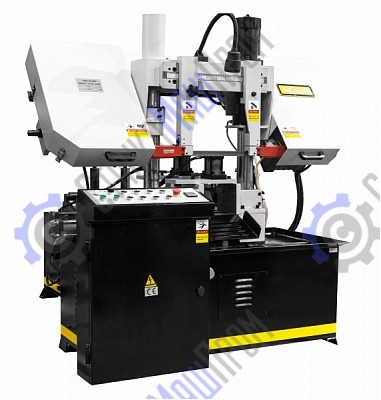

Станок автоматический двухколонный Stalex TBK-4228B
Описание
Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°.
Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию. На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».
Основные элементы:
- Автоматическая подача заготовок в зону резания.
- Угол пиления заготовок 90°.
- Макс. единичный ход подающих гидравлических тисков – 505 мм.
- Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
- Тиски гидравлические с возможностью быстрого зажима заготовок.
- Комплект гидравлических прижимов для пакетной резки.
- Станок управляется трёхфазным двигателем.
- Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
- Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
- Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
- 3 скорости вращения полотна.
- Подсветка зоны резания.
- Зубчатый привод + клиноременная передача
- Система быстрого подвода пильного полотна к заготовке
- Автоматическое отключение при завершении резки
На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.
Характеристики
| Мощность двигателя | 3 кВт (3-х фазный) |
| Вращение пилы | 90 градусов |
| Привод | гибрид (зубчатый привод + клиноременная передача) |
| Скорость резания | 27, 45, 69 м/мин |
| Рабочая зона | 90° |
| Круглая заготовка | 280 мм |
| Прямоугольная заготовка | 280 х 280 мм |
| Макс. размер пиления заготовок методом пакетной резки | 280 мм |
| Макс. единичный ход подающих гидравлических тисков | 505 мм |
| Ограничитель подачи заготовок | 505 мм |
| Размеры ленточного полотна | 27х0,9х3505 мм |
| Точность реза по длине отрезаемой заготовки | заявленная погрешность ±0,2 мм. на длину 1000 мм |
| Точность реза на отклонение по перпендикулярности | заявленная погрешность 0,3 мм. на Ø 100 мм сплошного сечения |
| *Объём гидравлического бака | 75 л заливать 2/3 по уровню масла |
| Объём бака СОЖ | 36 л заливать 2/3 по уровню СОЖ |
| Общие размеры станка | 2240х1800х1630 мм |
| Масса | 800 кг |
| Мобильная стойка с роликом | + |
| Комплект гидравлических прижимов для пакетной резки | + |
*Залить чистое гидравлическое масло в бак: в летний период (при высокой температуре окружающей среды)
- гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды)
- гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя.
Комплектация и особенности
Комплектация:
- ленточнопильный станок
- ленточнопильное полотно, установленное на станке
- гидравлические прижимы для пакетной резки на стационарные и подающие тиски
- концевой ограничитель подачи заготовок – 505 мм
- мобильная стойка с роликом
Конструктивные особенности:
Автоматическое управление: Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме:

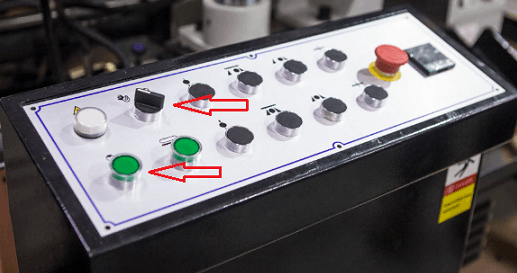

1) Переключить переключатель в ручной режим и включить гидравлическую систему
2) Задать кол-во реза: верхняя строка отображает кол-во произведённых резов, в нижней строке отображается заданное кол-во резов (число циклов резки)
3) Установить расстояние подачи, изменив положение ограничительного кольца

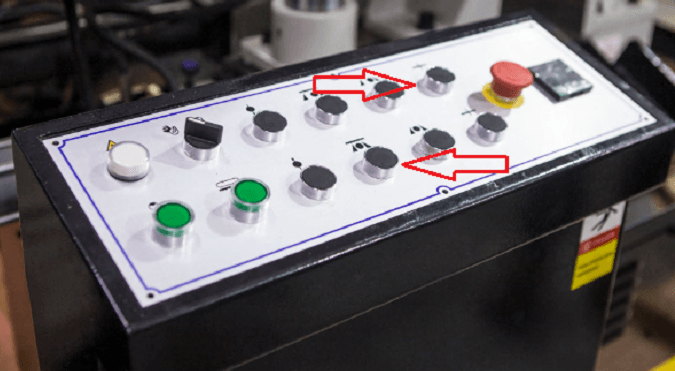

4) Поднять пильную раму в верхнее положение
5) Затянуть тиски резки, чтобы зафиксировать заготовку
После выполнения всех операций можно начать автоматическую работу
|

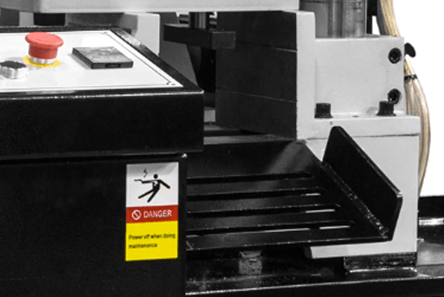

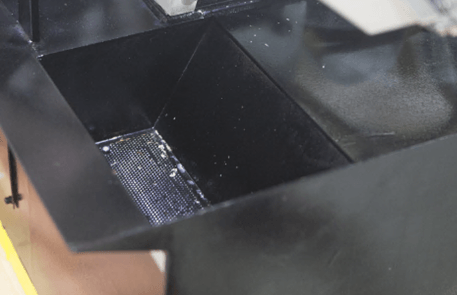

| Лоток приёмный |
|

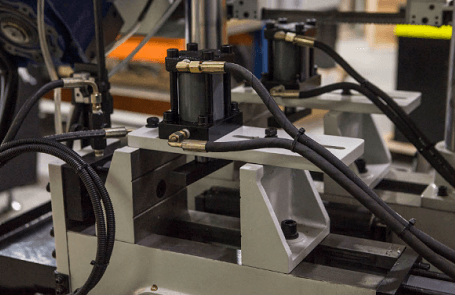

| Гидравлические тиски + прижимы для пакетной резки |
|
| Два места хранения для гидравлических прижимов (в случае их неиспользования) |
|

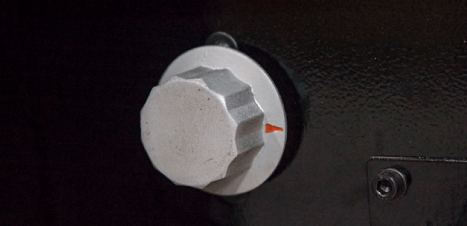

| Рычаг (маховик) регулировки скорости опускания рамы |
|
|
В тумбе станка размещён бак для стружки и слива СОЖ |
|

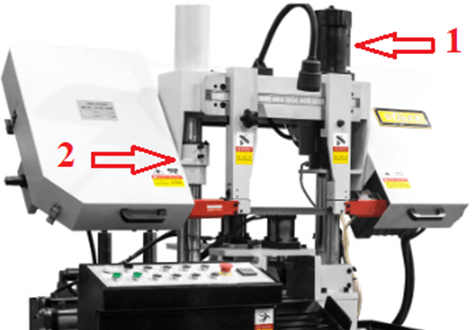

| 1. Колонна с гидроцилиндром 2. Колонна со скользящей муфтой |
|
| Механическое натяжение полотна |
|

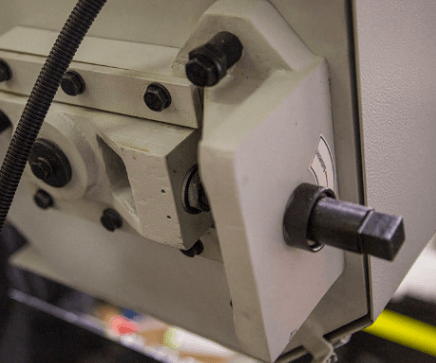

| Рычаг регулировки натяжения полотна |
|

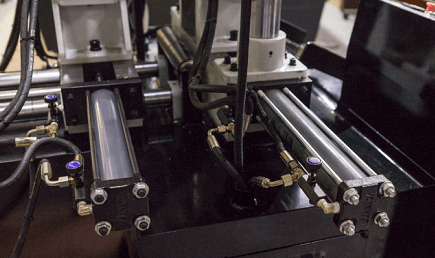

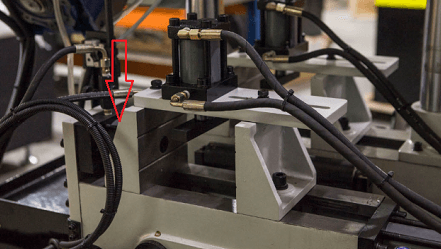

| Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки) |
|

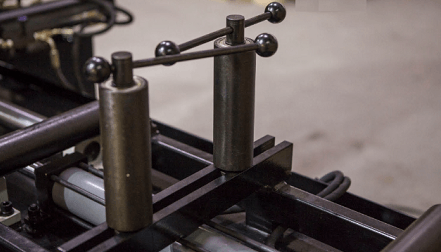

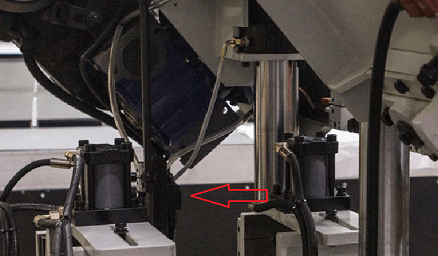

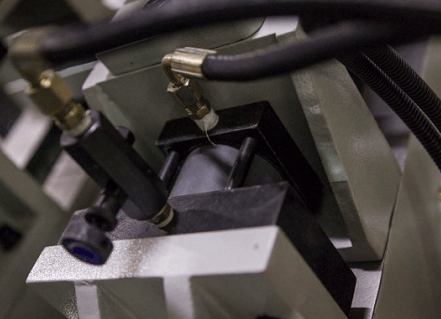

| Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок (фото №1) |
|
| Гидравлические тиски подающие - имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок (фото №2) |
|

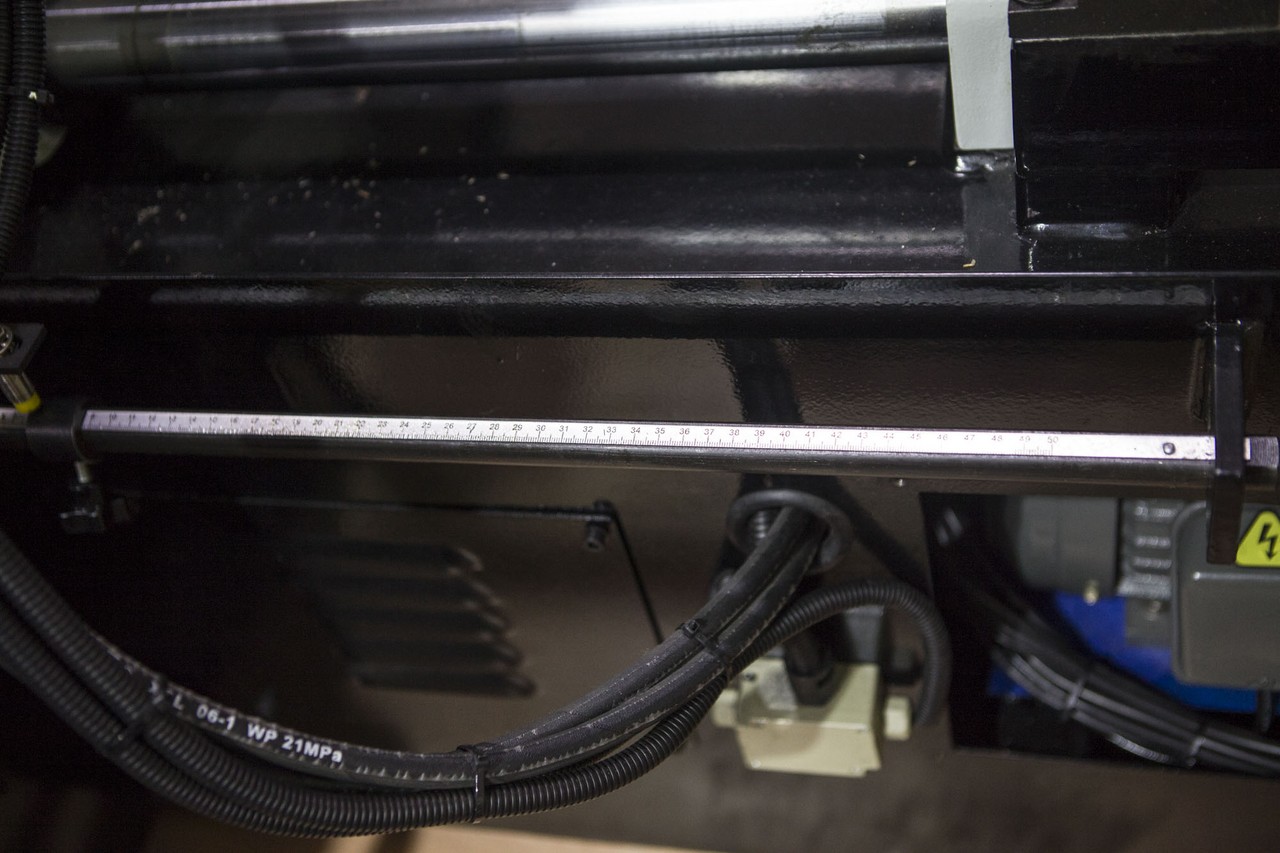

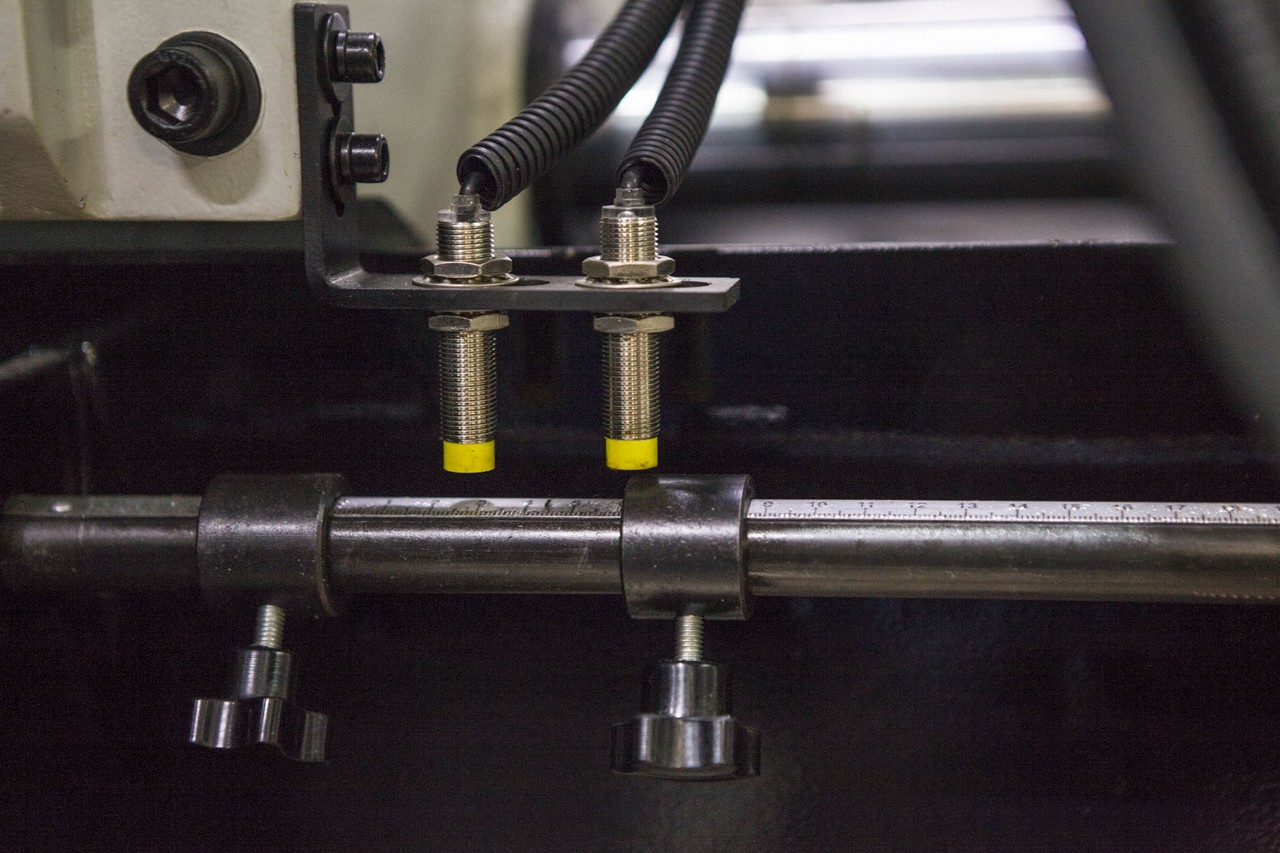

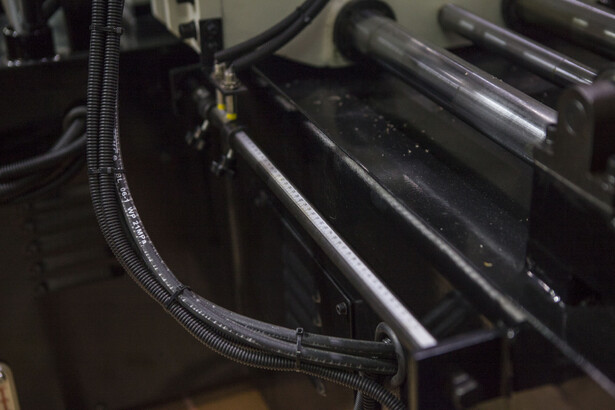

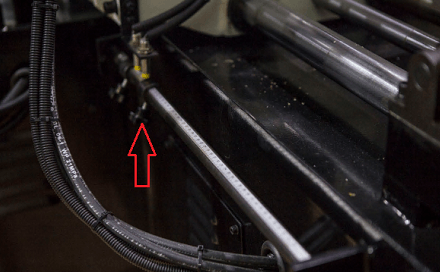

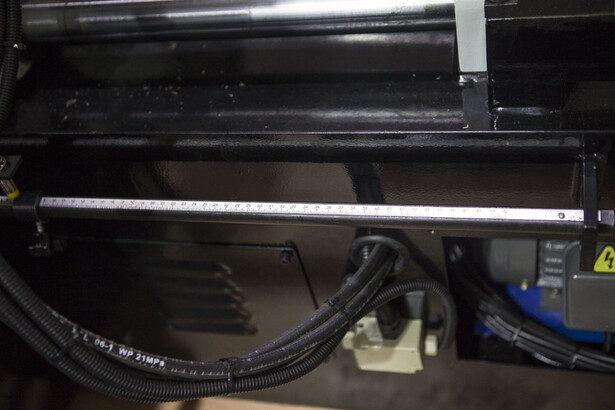

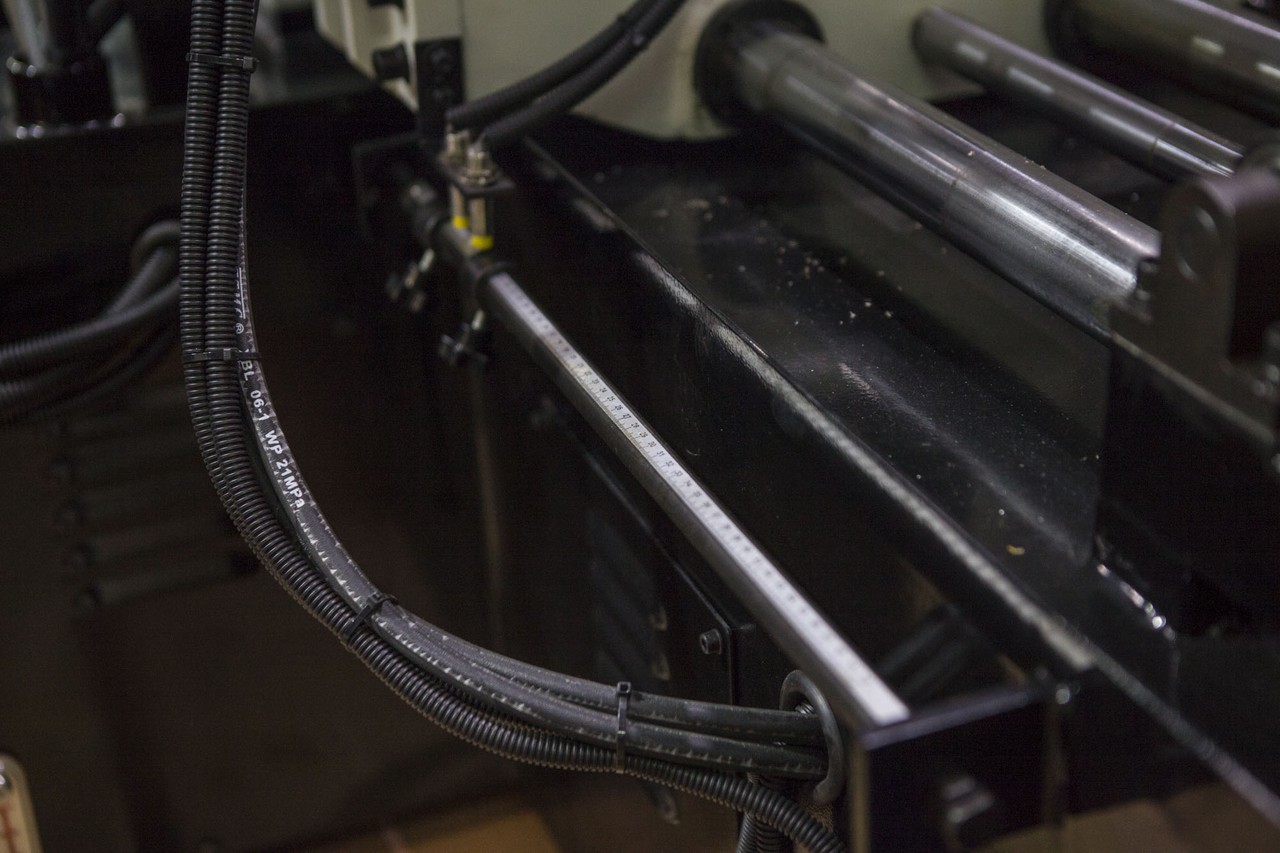

| Концевики и линейка ограничения подачи заготовки |
|

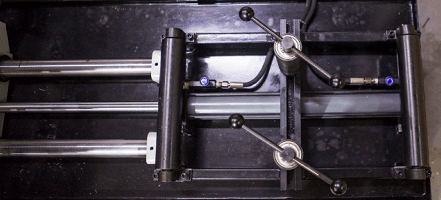

| Подающий стол с регулируемыми вертикальными и горизонтальными роликами (фото №1) |
|
| Подающий стол с регулируемыми вертикальными и горизонтальными роликами (фото №2) |
|

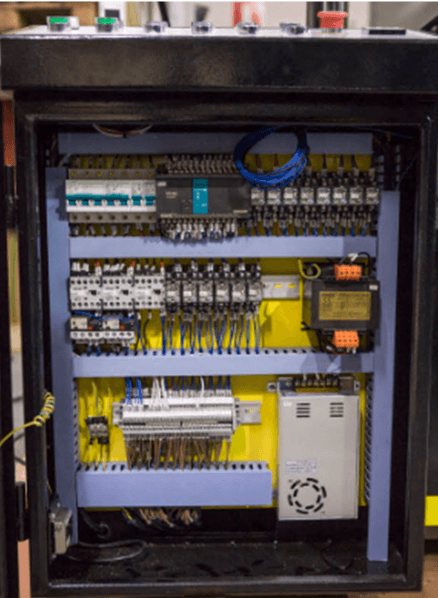

| Электрошкаф |
|

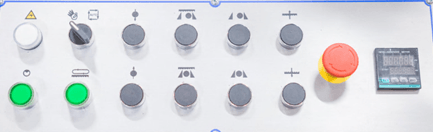

| Пульт станка |
|

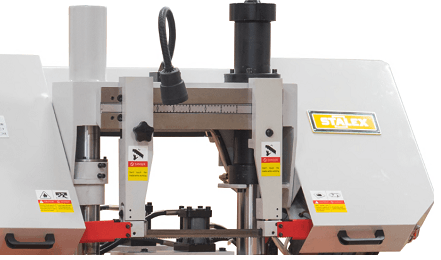

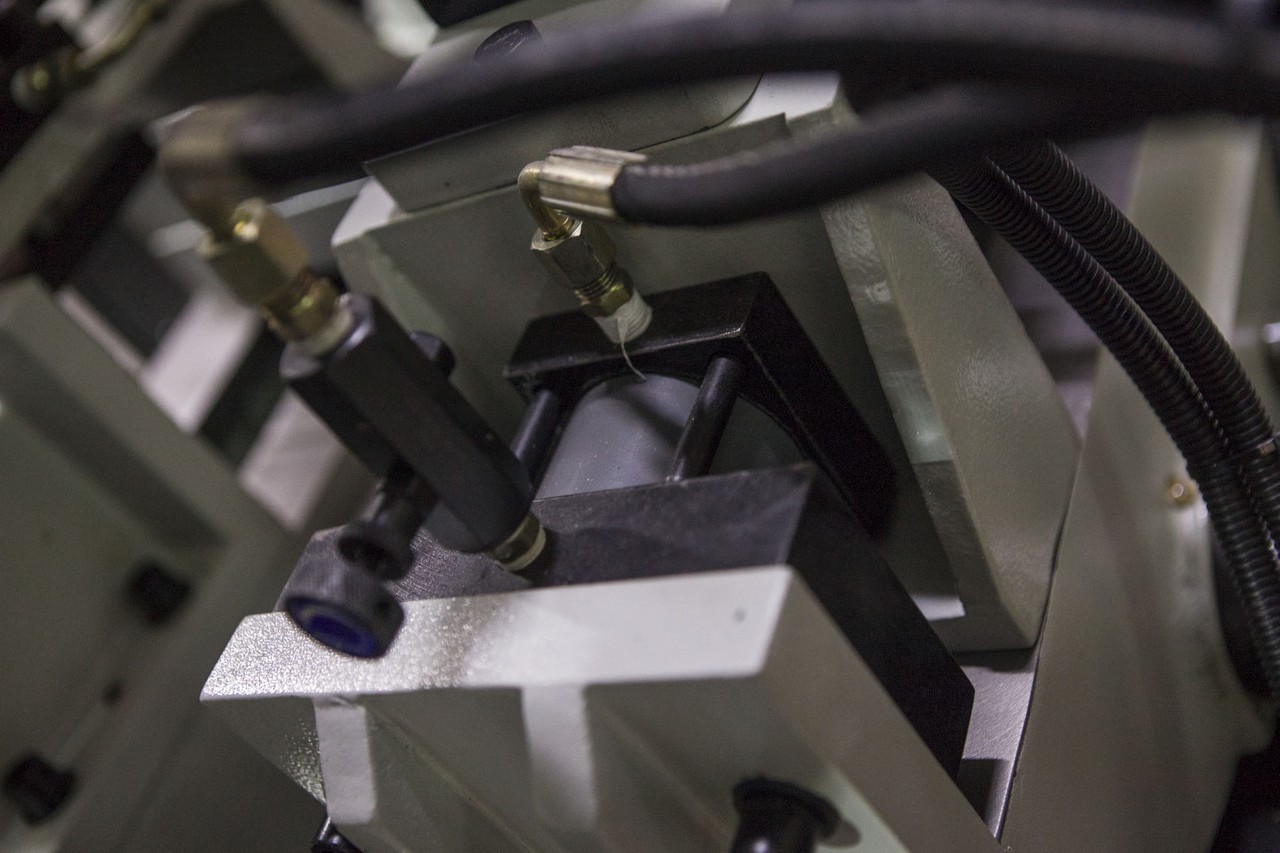

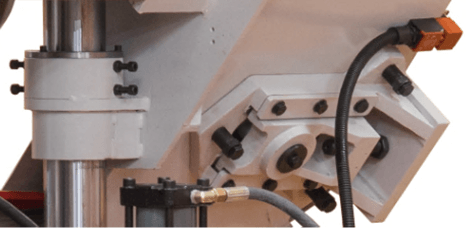

| Две направляющие перемещающиеся по салазкам, для регулировки жесткости полотна относительно размера заготовки |

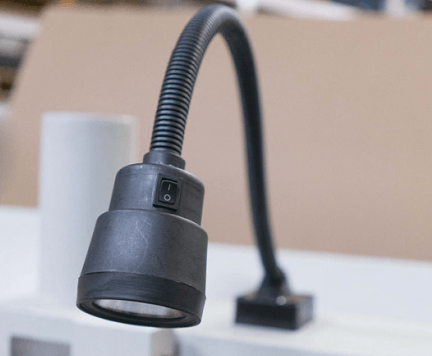

 | Лампа освещения |

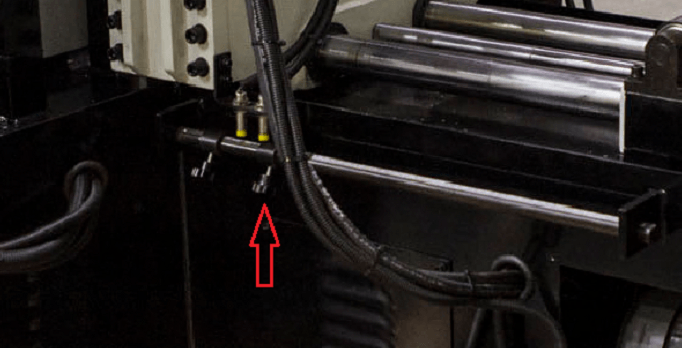

| Концевик на подъём | |

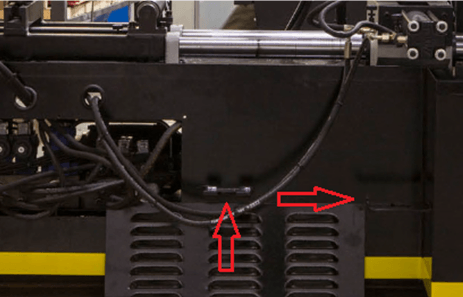

 | Концевик на опускание |

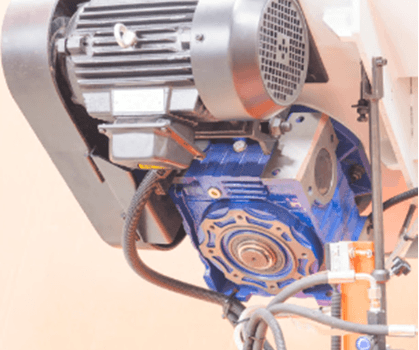

 | Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена Привод - гибрид (зубчатый привод + клиноременная передача) (фото №1) |

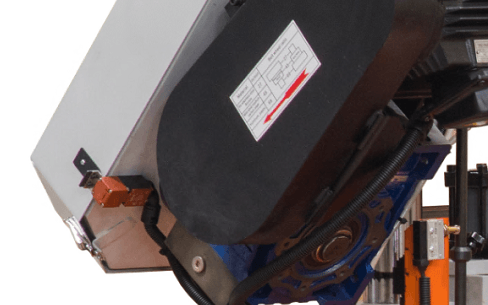

 | Привод - гибрид (зубчатый привод + клиноременная передача) (фото №2) |

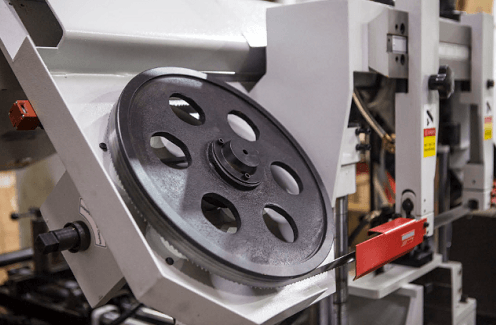

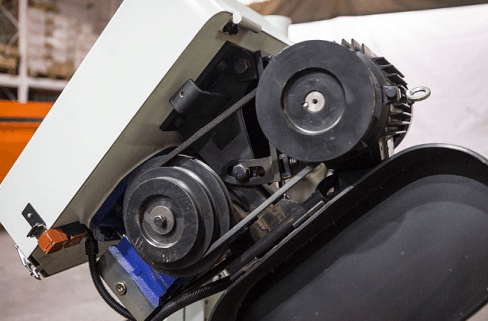

 | Клиноременная передача |

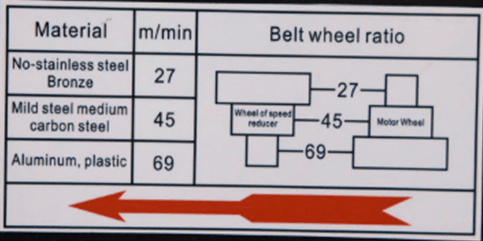

 | Таблица скоростей |

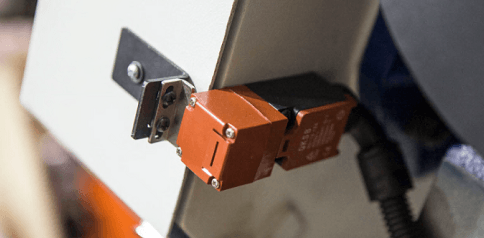

 | Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена |

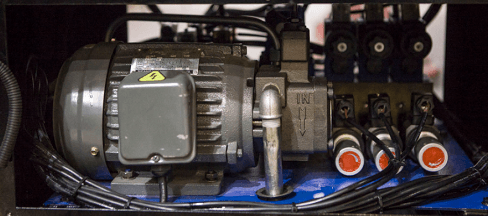

 | Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны |

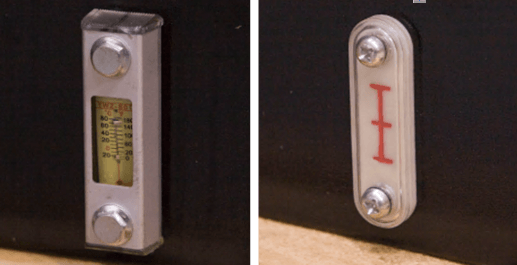

 | Уровень и температура масла Уровень СОЖ |

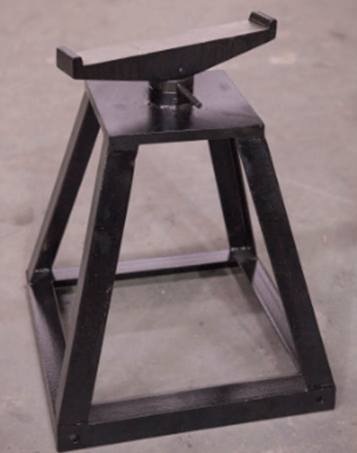

 | Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации) |

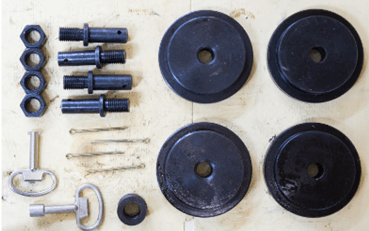

 | Комплект колёс для дополнительной стойки + ключи к электоршкафу |

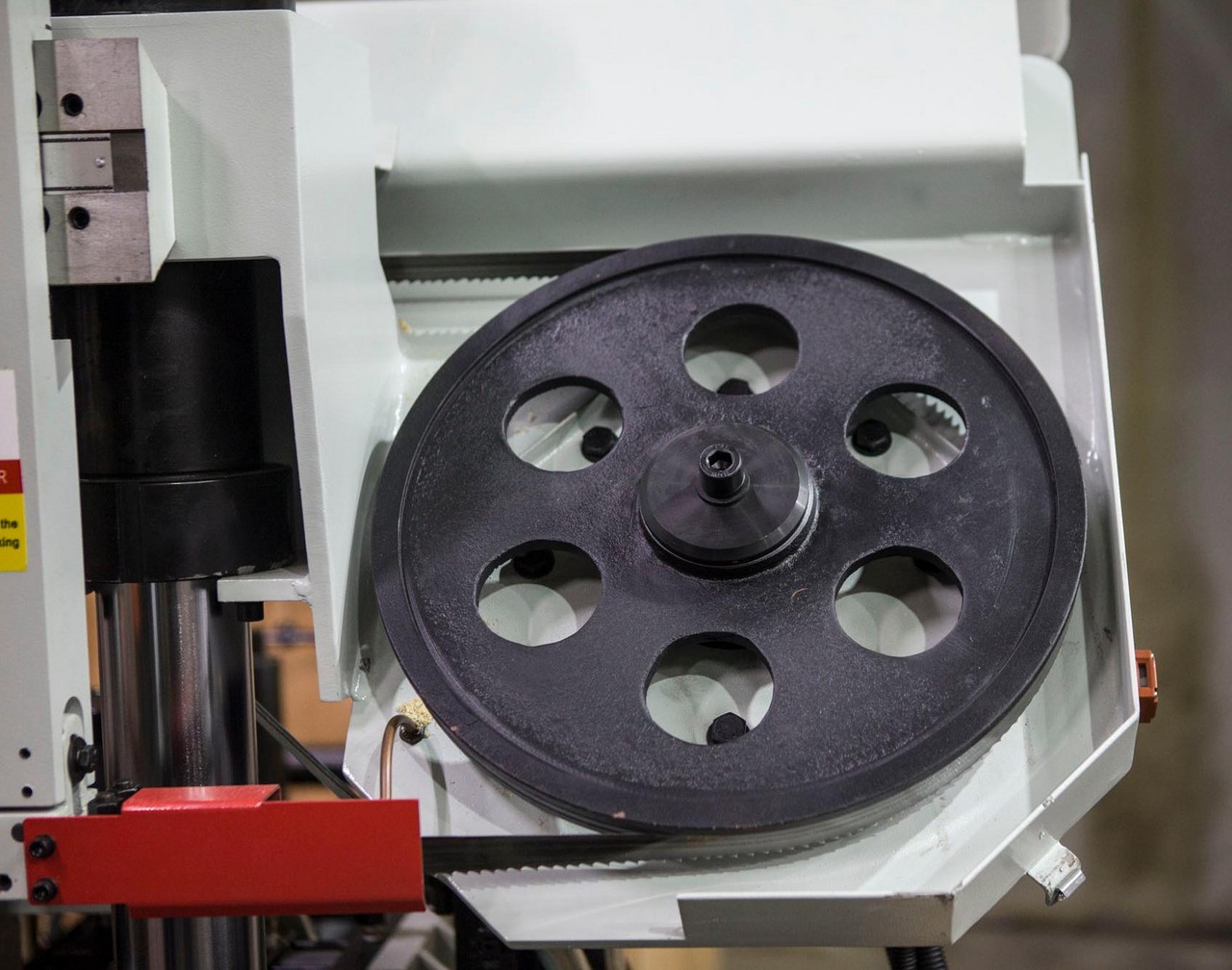

 | Станок Stalex TBK-4228B с открытым кожухом |
Оснастка
Доставка
Масса брутто, кг: 800
Габариты в упаковке ДхШхВ, мм: 2240x1800x1630
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
