Комплект BELMASH SDMR-2500МАКС
Описание
Акционный набор по уникальной цене - многофункциональный станок BELMASH SDMR-2500 с прижимным устройством BELMASH UP-07, боковым прижимом BELMASH SC-01, подставкой Белмаш ПК-1 и комплектом ножей BELMASH 270х2х20 65MN.
BELMASH SDMR-2500 – один из самых функциональных комбинированных станков. В нем реализованы три ключевые функции, которые позволят выполнить базовые операции: распиловку, строгание/фугование и рейсмусование.

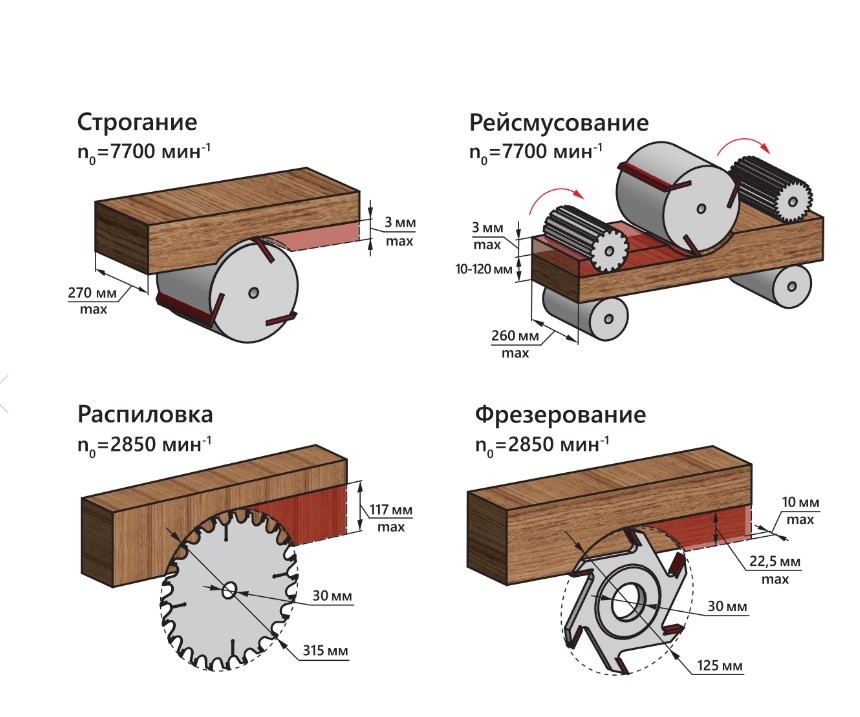

Особенности станка:
- рейсмусование
- строгание (фугование) по пласти или кромкам
- строгание (фугование) под углом (по ребрам)
- распиловку вдоль и поперек волокон
- распиловку вдоль волокон под углом с помощью параллельного упора
- распиловку поперек волокон под углом с помощью углового упора
- фрезерование дисковыми фрезами.

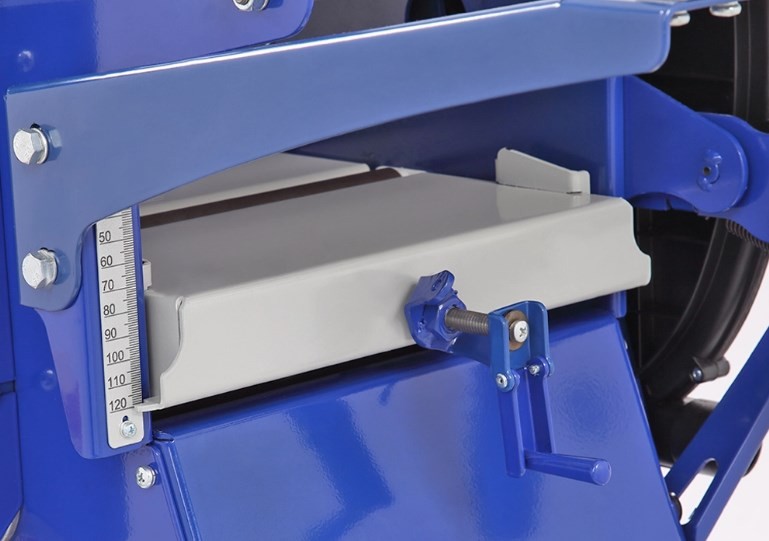

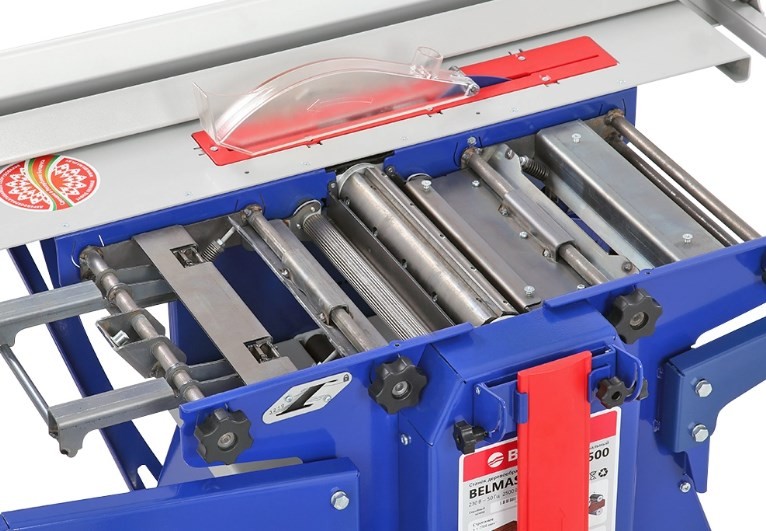

Рейсмусовый блок расположен в нижней части станка. С его помощью можно обрабатывать заготовки до 260 мм по ширине и до 120 мм по высоте. Подъем и опускание стола легко настраивается с помощью рукоятки. Движение осуществляется протяжными валами. Подача заготовки автоматическая, скорость – 6 м/мин.
Главный узел при строгании и рейсмусовании – это ножевой вал – цельный, стальной, с тремя перезатачиваемыми ножами, длина которых 270 мм.
Пильный узел станка рассчитан на установку дисков диаметром 315 мм, что позволяет распускать заготовки до 117 мм высотой. Столы (пильный и строгальные) при этом образуют единую рабочую достаточно большую поверхность. Настройка высоты пропила происходит за счет изменения положения режущего инструмента. Кроме пильных дисков можно устанавливать дисковые фрезы диаметром 125 мм, шириной до 10 мм.

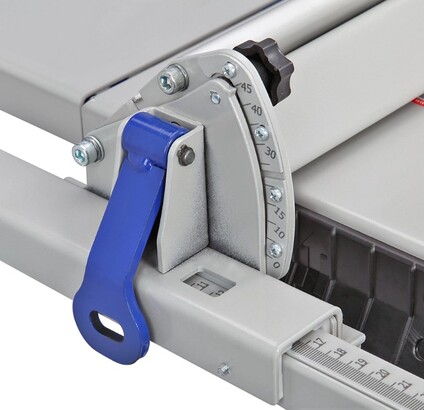

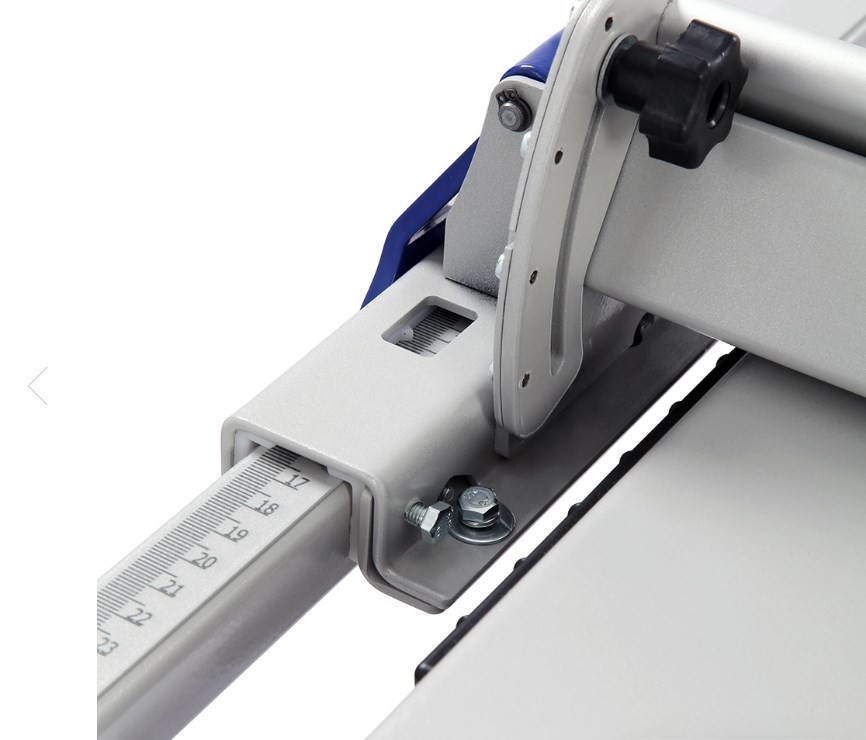

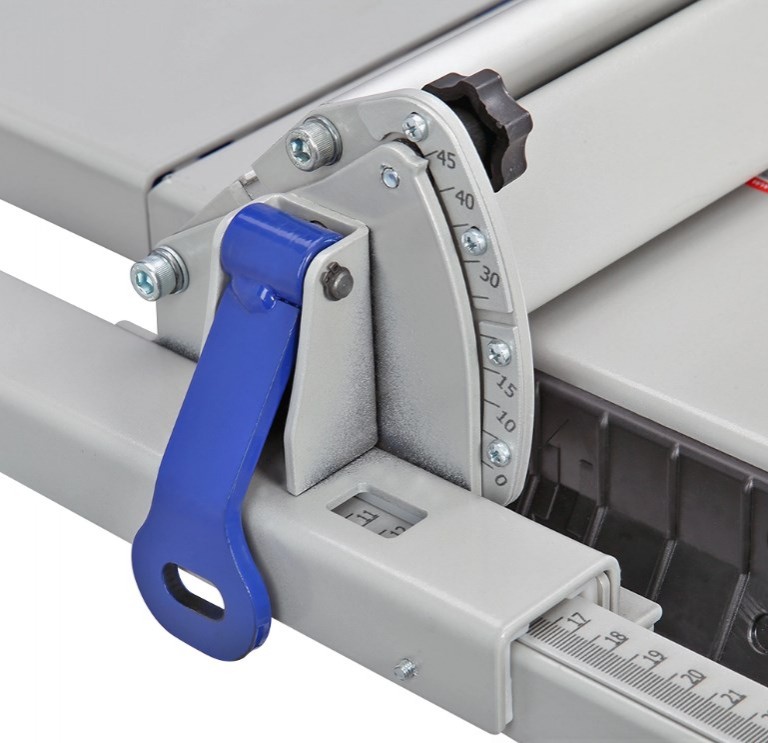

Станок оснащен параллельным упором, который устанавливается на направляющие со шкалами. Используется он как при пилении (с обоих сторон режущего инструмента), так и при строгании. Установка проста: на одной стороне упора находится зацеп, на второй – фиксатор. Направляющая упора выполнена из алюминиевого профиля. Ее можно установить под углом от 0 до 45°. Для точного позиционирования заготовки при распиловке станок имеет угловой упор. Он устанавливается в специальный паз на пильном столе. Заготовку можно ориентировать в диапазоне от -45 до +45 градусов.
Характеристики
| Основные параметры | BELMASH SDMR-2500МАКС |
| Напряжение питающей сети | 230 В |
| Частота вращения пильного диска | 2850 об/мин |
| Частота тока | 50 Гц |
| Тип электродвигателя | Асинхронный |
| Потребляемая мощность | 2500 Вт |
| Частота вращения ножевого вала | 7700 об/мин |
| Количество ножей на валу | 3 шт. |
| Угол заточки | 40° |
| Максимальная ширина рейсмусуемой заготовки | 260 мм |
| Диаметр пильного диска | 315 мм |
| Максимальная высота рейсмусуемой заготовки | 120 мм |
| Максимальная ширина распиливаемого материала (с параллельным упором) | 280 мм |
| Посадочный диаметр пильного диска | 30 мм |
| Диапазон углов распиловки вдоль волокон (параллельный упор) | 0–45° |
| Диапазон углов распиловки по торцу | -45…+45° |
| Максимальная толщина распиливаемого материала | 117 мм |
| Размер пильного стола (Д × Ш) | 872 × 528 мм |
| Максимальная ширина строгания | 270 мм |
| Размер строгальных столов (Д × Ш) | 912 × 284 мм |
| Диапазон углов строгания (параллельный упор) | 0–45° |
| Размер ножей (Д × Ш × В) | 270 × 2 × 20 мм |
| Максимальная толщина заготовки при строгании с прижимным устройством | 65 мм |
| Частота вращения дисковой фрезы | 2850 об/мин |
| Диаметр дисковой фрезы | 125 мм |
| Максимальная толщина дисковой фрезы | 10 мм |
| Посадочный диаметр дисковой фрезы | 30 мм |
| Максимальная высота фрезерования дисковой фрезой | 22,5 мм |

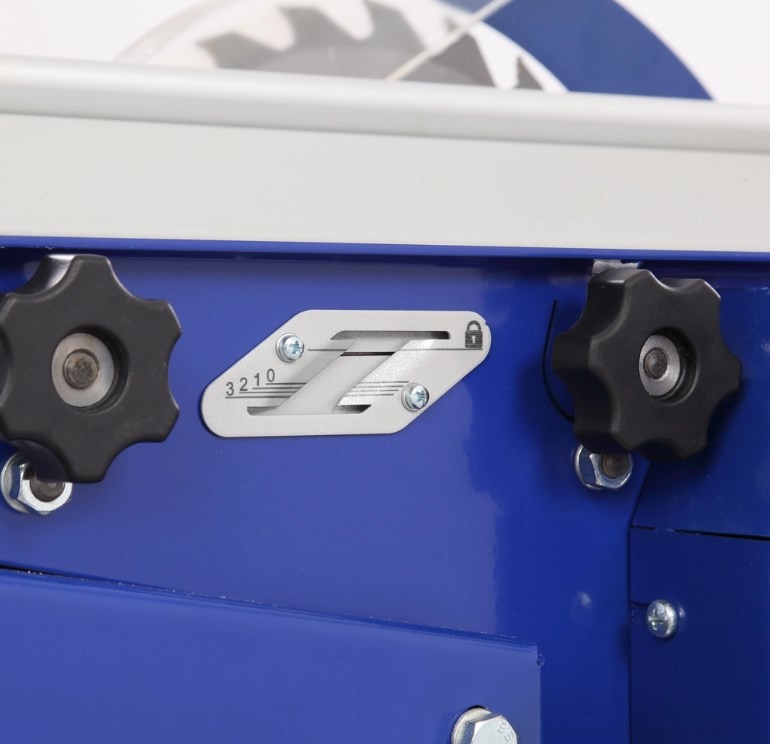

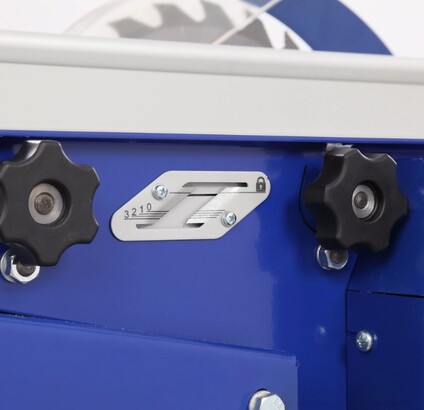

| Максимальная глубина строгания | 3 мм |
| Скорость автоподачи 1 | 6 м/мин |
| Габаритный размер (Д × Ш × В) | 1030 × 680 × 570 мм |
| Размер упаковки (Д × Ш × В) | 1000 × 645 × 450 мм |
| Комплект (кратность) продажи | 1 шт |
Комплектация и особенности

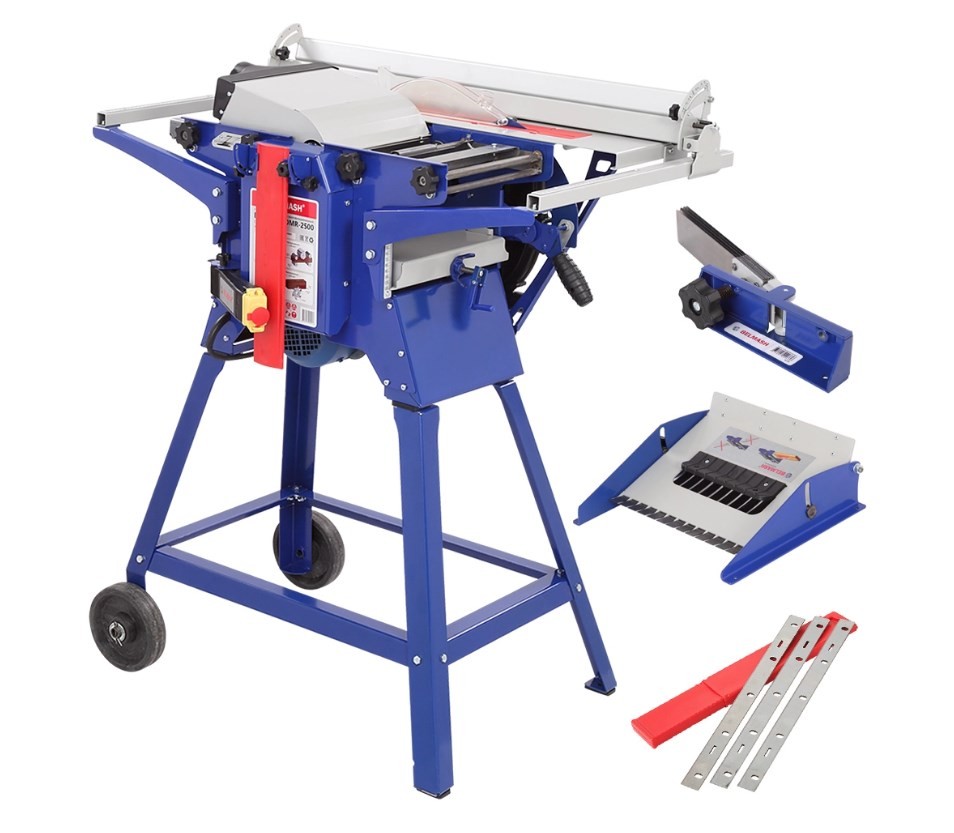

Комплектация станка:
- Станок BELMASH SDMR-2500 1 шт.
- Подставка BELMASH PK-1 - 1 шт.
- Прижимное устройство BELMASH UP-07 1 шт.
- Прижим боковой - 1 шт.
- Нож BELMASH 270х2х20 65MN - 3 шт.
