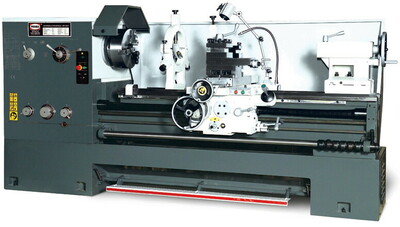

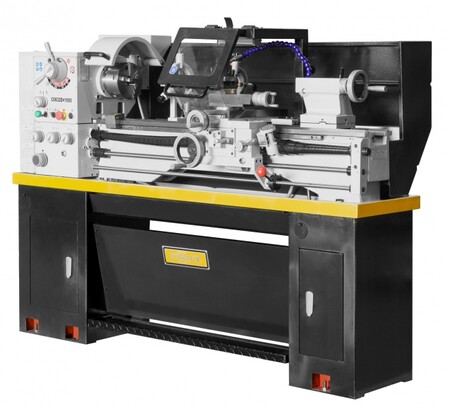

Станок токарно-винторезный Stalex C0632D/1000
Каталог
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности станка:
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью

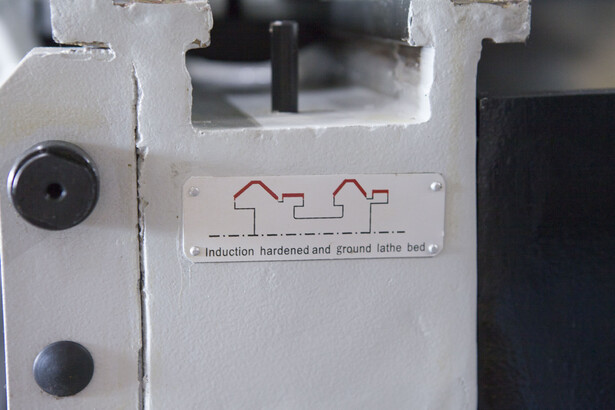

- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки
- Станок позволяет производить резьбонарезание

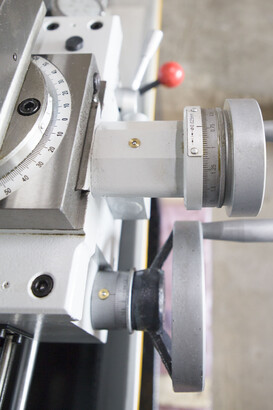

- Автоматическая продольная и поперечная подача
- Электрокомпоненты Siemens
- Изготовлен по стандарту СЕ
Характеристики
| Диаметр обработки над станиной, мм | 330 |
| Диаметр обработки над суппортом, мм | 198 |
| Расстояние между центрами, мм | 1000 |
| Расстояние между направляющими, мм | 187 |
| Максимальное сечение резцов, мм | 16х16 |
| Диаметр отверстия шпинделя, мм | 38 |
| Диапазон частот вращения | 8 |
| Частота вращения шпинделя, об/мин | 70—2000 |
| Предел продольных рабочих подач, (24), мм/об | 0,046—3,249 |
| Предел поперечных рабочих подач, (24) мм/об | 0,01—0,703 |
| Метрическая резьба,44, мм | 0,1-7 |
| Дюймовая резьба,42, TPI | 4-112 |
| Модульная резьба,34, MP | 0,1-1,75 |
| Диаметральная резьба,25, DP | 16-112 |
| Расстояние между центрами, мм | 1000 |
| Высота центров, мм | 166 |
| Торец шпинделя | D1-4 |
| Внутренний конус шпинделя | MT5 |
| Перемещение поперечного суппорта, мм | 170 |
| Перемещение продольного суппорта, мм | 95 |
| Резьба ходового вала, TPI | 8 |
| Количество рабочих подач | 8 |

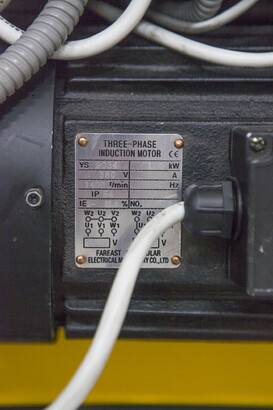

| Мощность главного привода, кВт | 1,5 |
| Диаметр пиноли задней бабки, мм | 32 |
| Ход пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | MT-3 |
| Мощность насоса охлаждения, кВт | 0,4 |
| Габариты упаковки, мм | 1930х760х1600 |
| Габариты станка, мм | 1800х760х1530 |
| Масса станка (нетто), кг | 540 |
Комплектация и особенности
Комплектация станка:

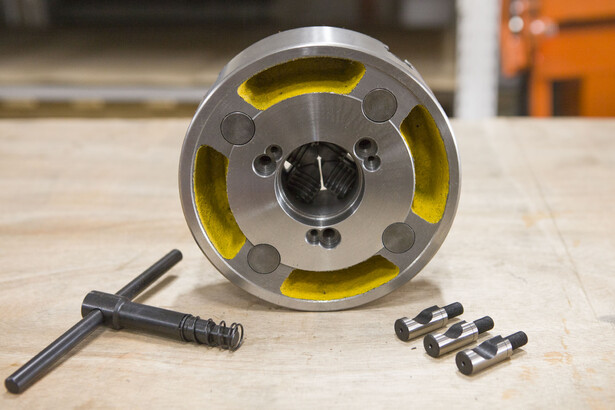

- Патрон 3-х кулачковый Ø160 мм
- 4-х кулачковый патрон Ø200 мм

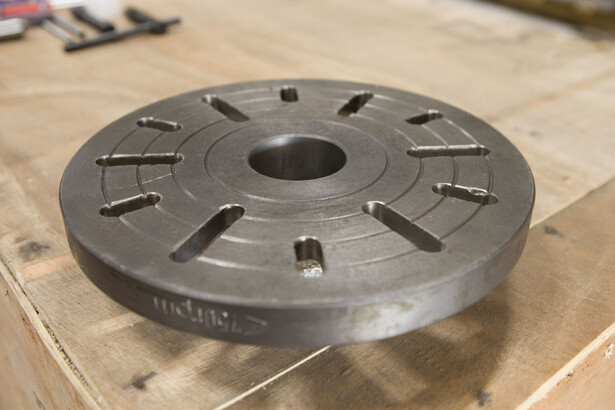

- Планшайба
- Сменные шестерни
- Галогеновая лампа местного освещения
- Система подачи СОЖ
- Поддон для стружки

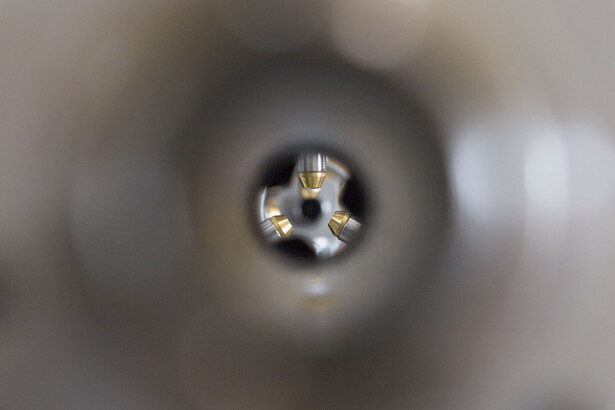

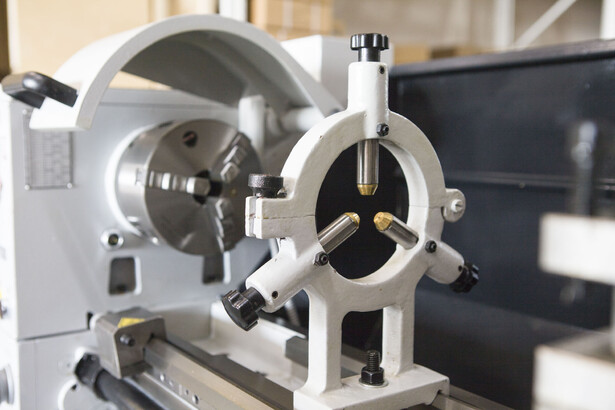

- Подвижный и неподвижный люнеты
- Защита ходового вала
- Анкерные болты - 6 шт
- Документация
Доставка
Параметры груза
Масса брутто, кг: 540
Габариты в упаковке ДхШхВ, мм: 1930x760x1600
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
Масса брутто, кг: 540
Габариты в упаковке ДхШхВ, мм: 1930x760x1600
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
