Станок токарно-винторезный Stalex C0636N/1000
Каталог
Описание
Предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности станка:
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки

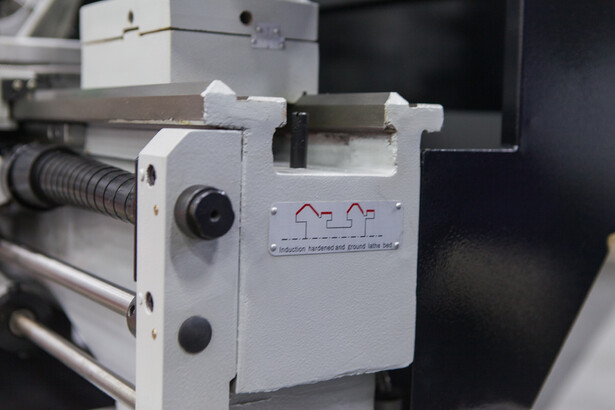

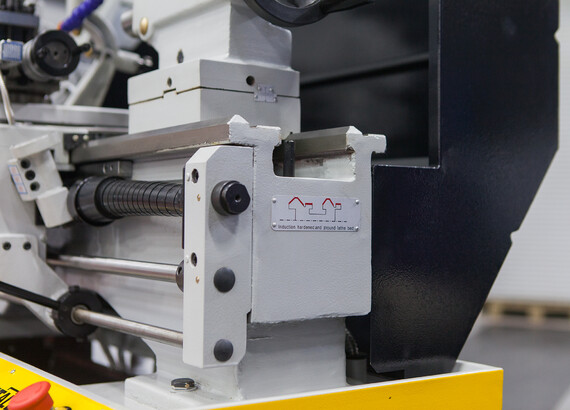

- Твердая, призматическая станина имеет дополнительные ребра жесткости, чтобы снизить вибрацию
- Биение шпинделя ≤0,009 мм
- Электромагнитный педальный тормоз
- Закаленные и отшлифованные шестерни работают в масляной ванне

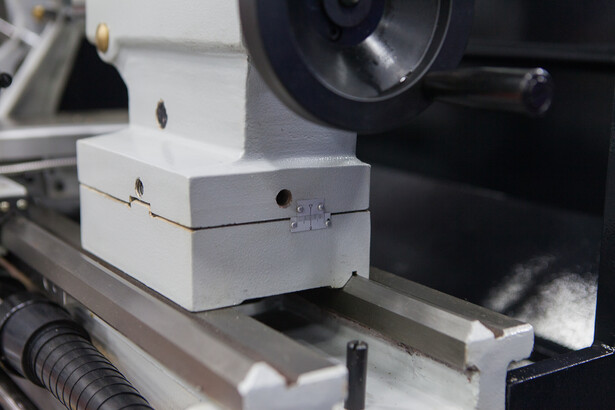

- Возможность смещения задней бабки на ±5 мм для проточки конусов

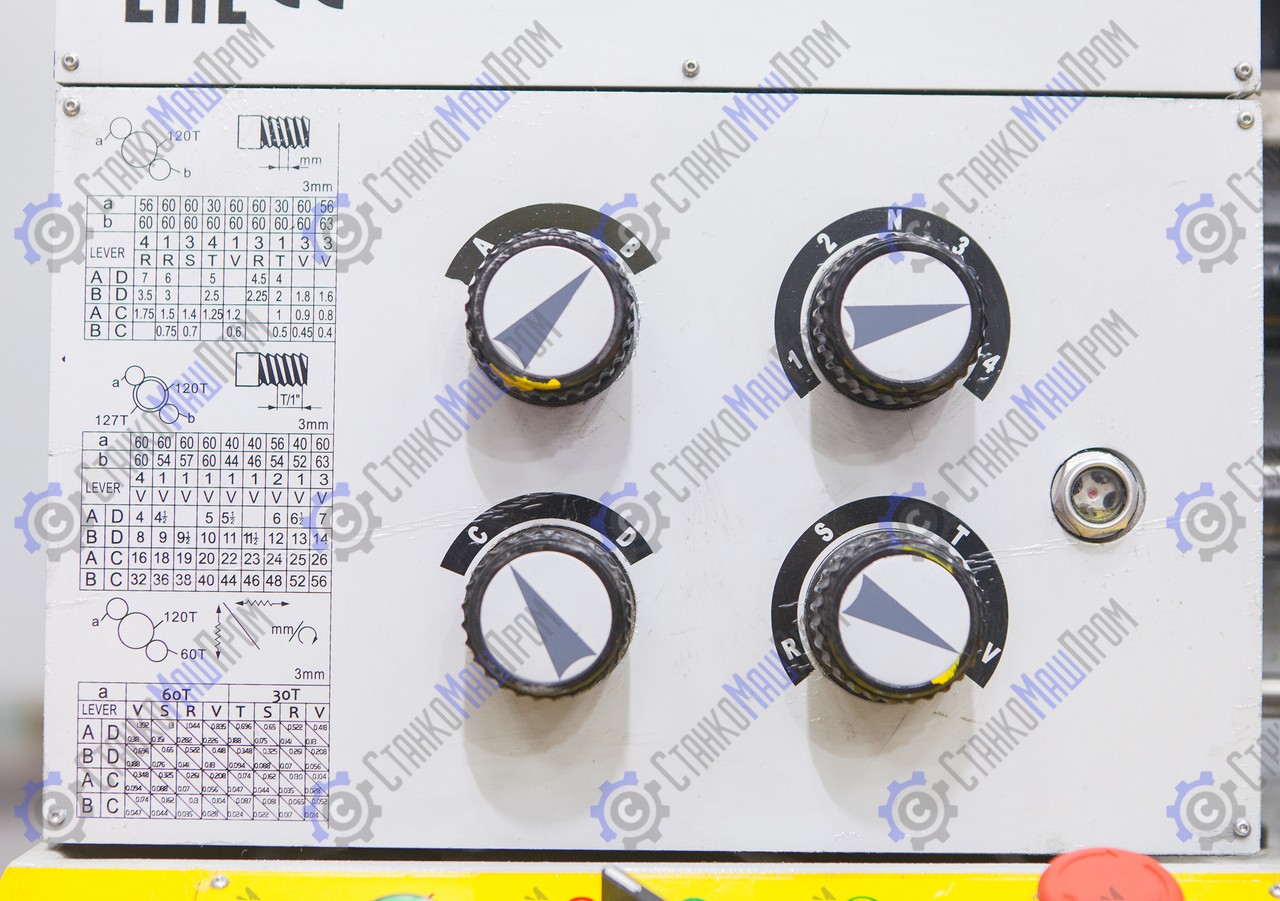

- Станок позволяет производить резьбонарезание.

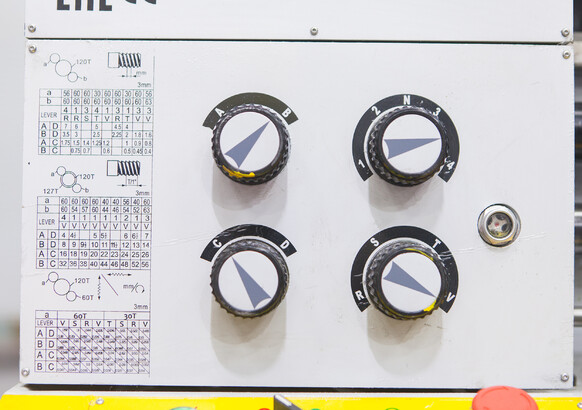

- Автоматическая продольная и поперечная подача

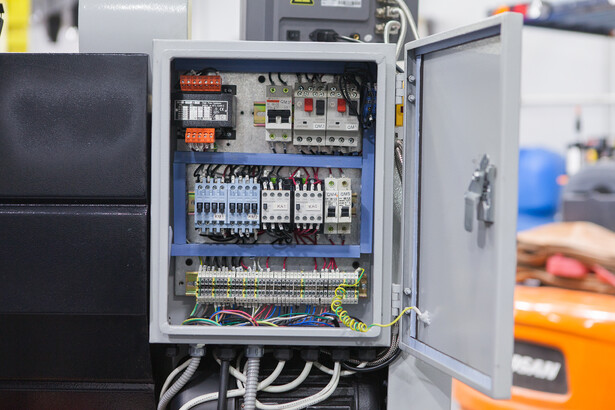

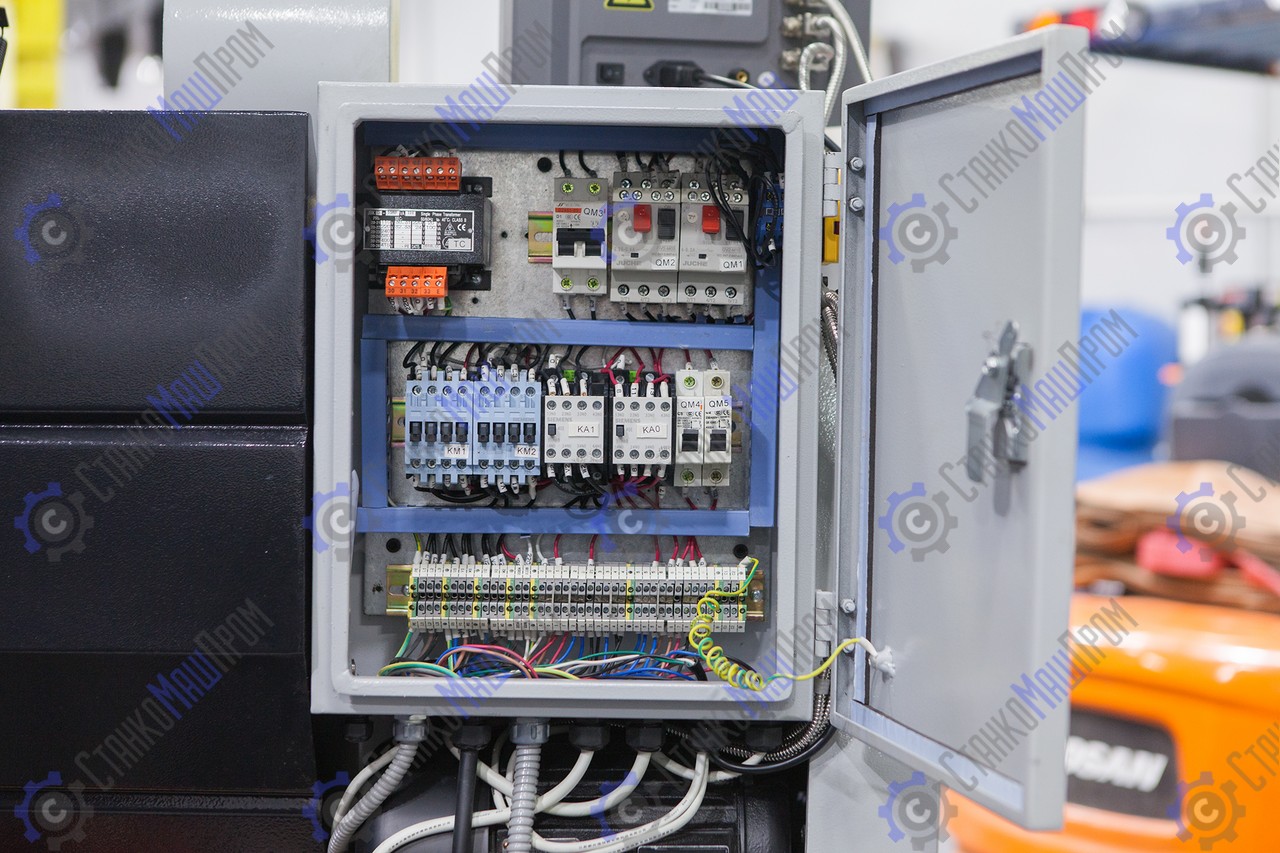

- Электрокомпоненты SIEMENS
Характеристики
| Диаметр обработки над станиной, мм | 360 |
| Диаметр обработки над суппортом, мм | 223 |
| Расстояние между направляющими, мм | 187 |
| Диаметр проходного отверстия шпинделя, мм | 52 |
| Конус шпинделя | МТ-6 |
| Торец шпинделя | D1-5 (DIN55029) |
| Диапазон скоростей шпинделя | 8 |
| Частота вращения шпинделя, об/мин | 70—2000 |
| Предел продольных рабочих подач, (32), мм/об | 0,052—1,392 |
| Предел поперечных рабочих подач, (32), мм/об | 0,014—0,380 |
| Метрическая резьба,26, мм | 0,4-7 |
| Дюймовая резьба,34, TPI | 4-56 |
| Расстояние между центрами, мм | 1000 |
| Высота центров, мм | 180 |
| Перемещение поперечного суппорта, мм | 160 |
| Ширина поперечного верхнего суппорта, мм | 130 |
| Диаметр ходового вала, мм | 22 |
| Перемещение верхних салазок, мм | 95 |
| Ширина верхних салазок, мм | 80 |
| Мощность главного привода, кВт | 2,2 |
| Сечение хвостовика резца, мм | 16х16 |
| Диаметр пиноли задней бабки, мм | 42 |
| Ход пиноли задней бабки, мм | 100 |
| Конус пиноли задней бабки | MT-3 |
| Мощность насоса охлаждения, кВт | 0,13 |
| Габариты станка, мм | 1825×750×1600 |
| Масса станка (нетто), кг | 650 |
Комплектация и особенности
Комплектация станка:
- Патрон 3-х кулачковый O178 мм
- 4-х кулачковый патрон O200 мм
- Планшайба

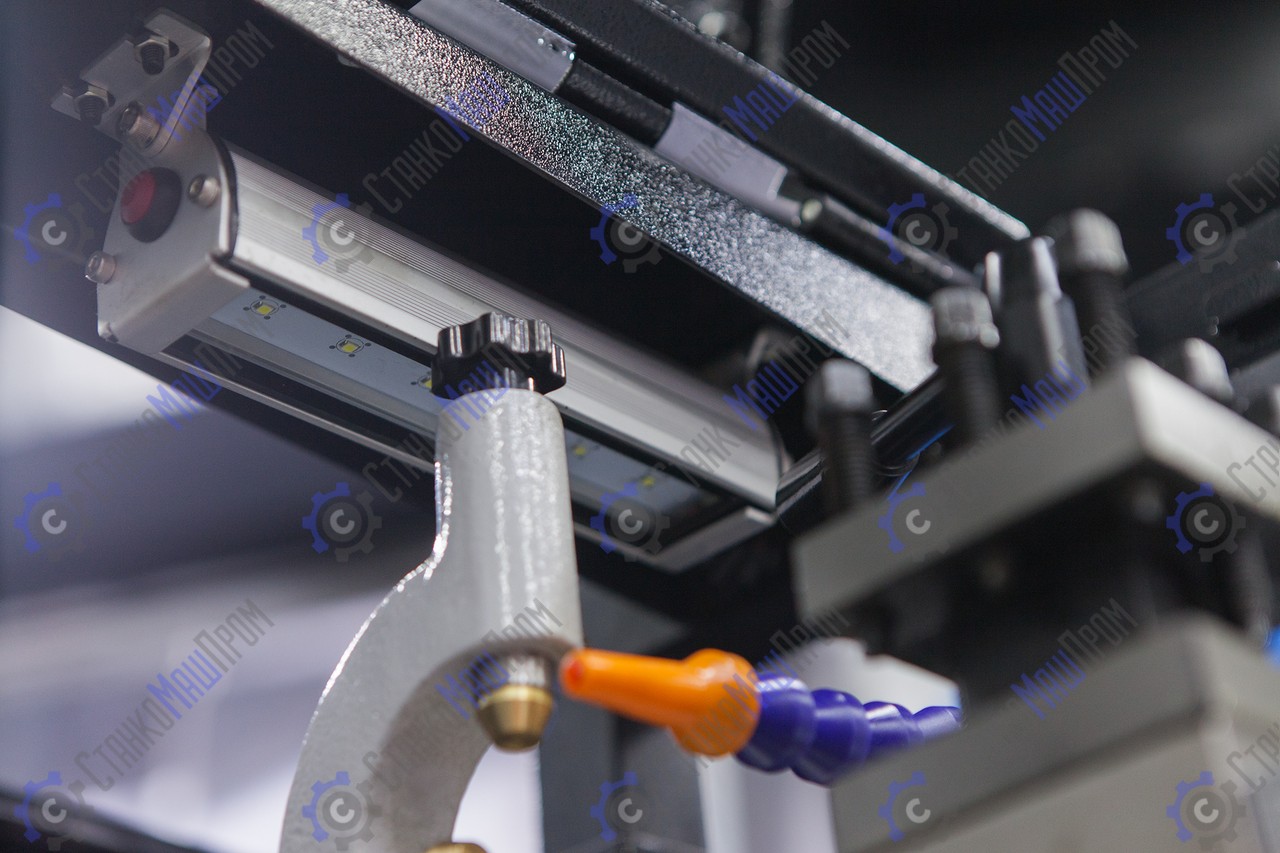

- Галогеновая лампа местного освещения

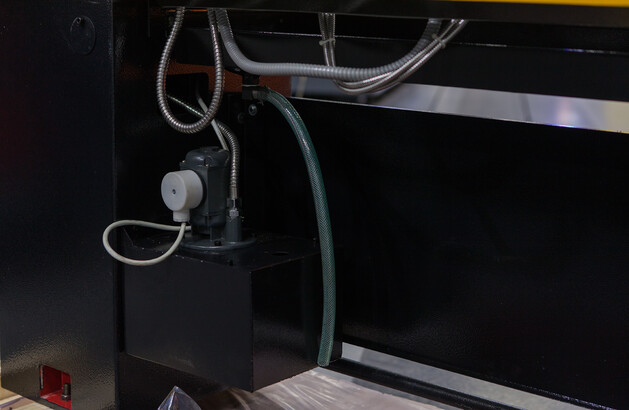

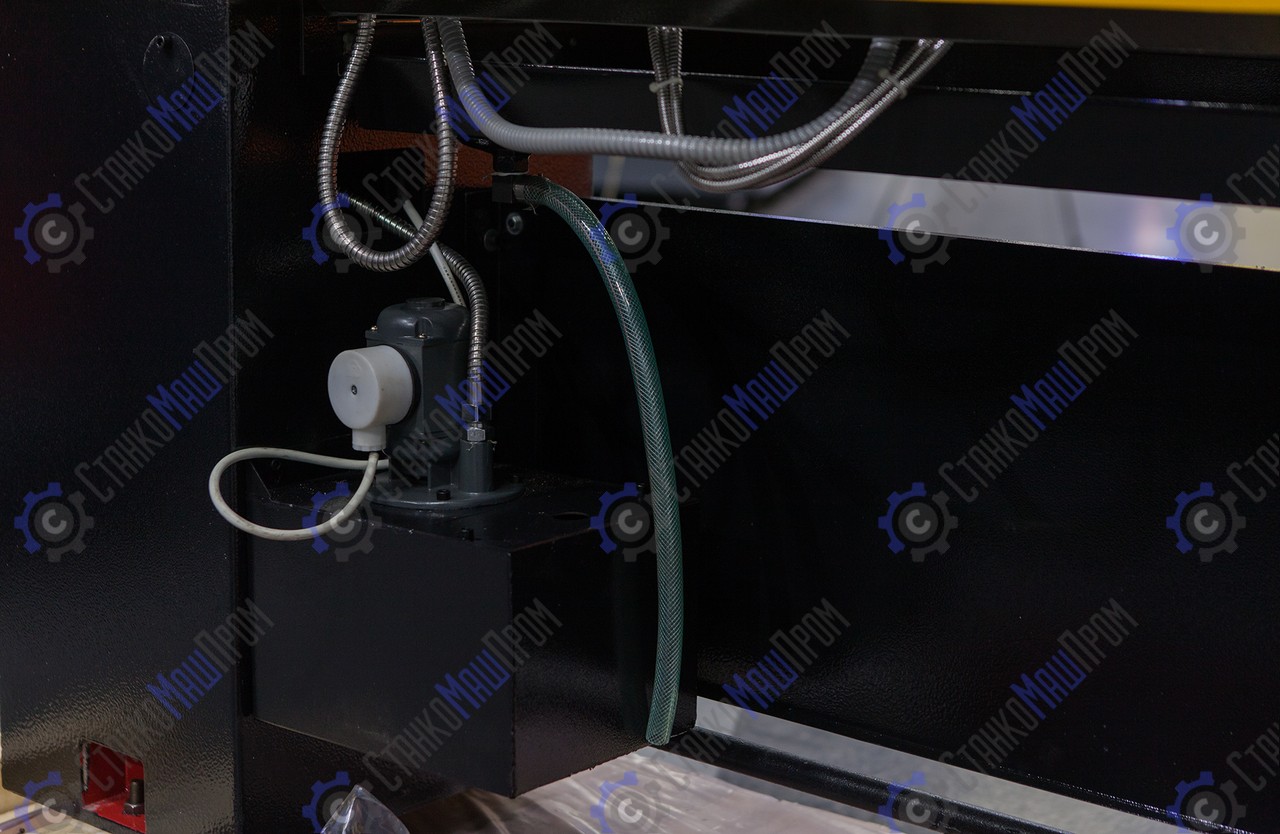

- Система подачи СОЖ
- Ножной тормоз экстренной остановки
- Поддон для стружки

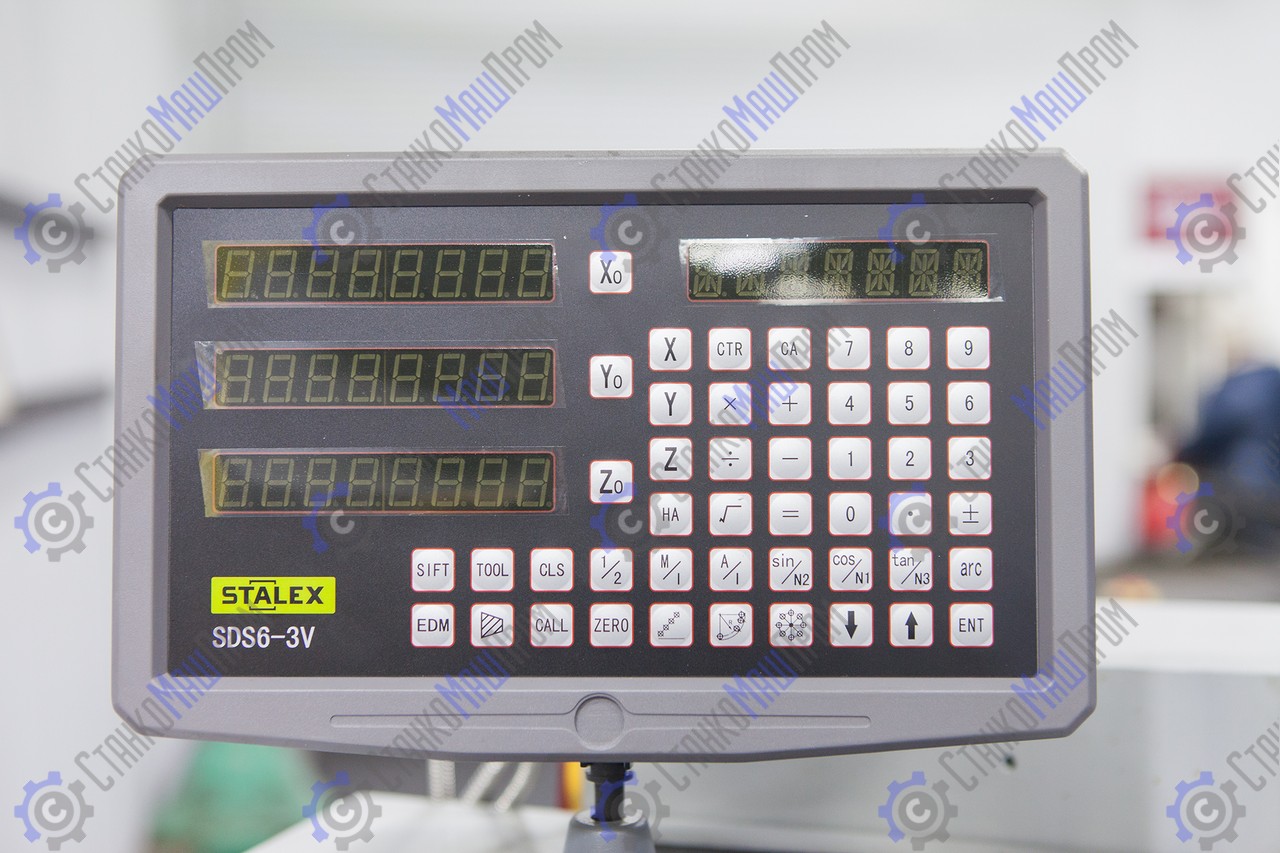

- УЦИ по трем осям SINO
- Упорный не вращающийся центр MT-3
- Подвижный и неподвижный люнеты
- Анкерные болты – 6 шт.
- CE комплектация
- Документация
- Инструмент для обслуживания
