Описание

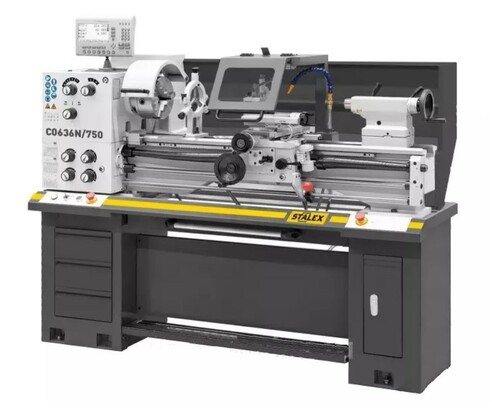

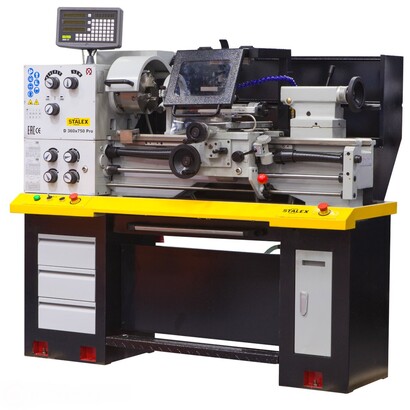

Станок токарно-винторезный предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.

Особенности станка:

Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью
Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки
Твердая, призматическая станина имеет дополнительные ребра жесткости, чтобы снизить вибрацию
Биение шпинделя ≤0,009 мм
Электромагнитный педальный тормоз
Закаленные и отшлифованные шестерни работают в масляной ванне
Возможность смещения задней бабки на ±5 мм для проточки конусов
Станок позволяет производить резьбонарезание
Автоматическая продольная и поперечная подача
Изготовлен по стандартам СЕ
Электрокомпоненты SIEMENS

Характеристики

Диаметр обработки над станиной, мм	360
Диаметр обработки над суппортом, мм	220
Длина выемки (ГАП), мм	210
Расстояние между направляющими, мм	185
Диаметр обработки над выемкой (ГАП), мм	502
Диаметр отверстия шпинделя, мм	52
Конус шпинделя	МТ-6
Торец шпинделя	D1-5 (DIN55029)
Диапазон скоростей шпинделя	8
Частота вращения шпинделя, об/мин	70—2000
Предел продольных рабочих подач, (32), мм/об	0.052—1,392
Предел поперечных рабочих подач, (32), мм/об	0.014—0.380
Метрическая резьба,26, мм	0,4-7
Дюймовая резьба,34, TPI	4-56
Расстояние между центрами, мм	750
Высота центров, мм	180
Перемещение поперечного суппорта, мм	224
Перемещение верхних салазок, мм	92
Мощность потребляемая S6 40%, кВт	2,2
Мощность исходящая S1 100%, кВт	1,5
Диаметр пиноли задней бабки, мм	42
Ход пиноли задней бабки, мм	100
Конус пиноли задней бабки	MT-4
Мощность насоса охлаждения, кВт	0,13
Габариты станка, мм	1655x750x1600
Масса станка (нетто), кг	575
