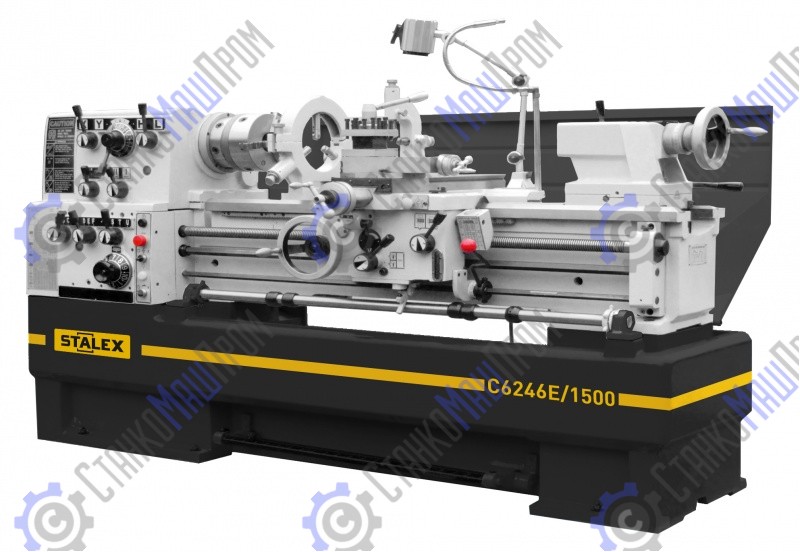

Станок токарно-винторезный Stalex C6246E/1500
Каталог
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, полимерных материалов, поддающихся обработке резанием.
Особенности станка:
- Шпиндель поддерживается прецизионными роликовыми подшипниками, что позволяет обрабатывать изделия с высокой точностью

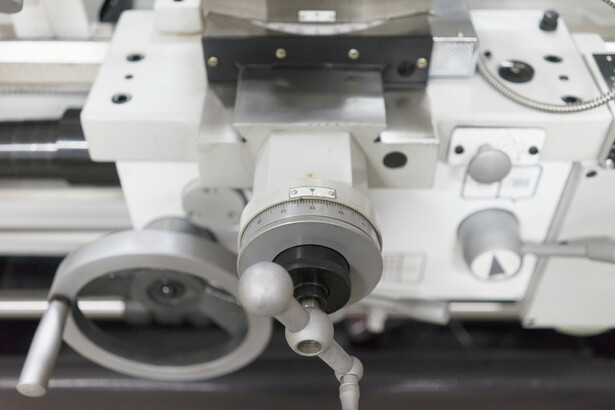

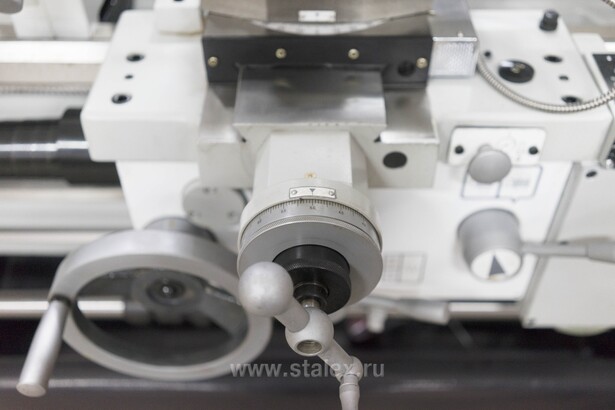

- Регулируемое перемещение в поперечном направлении крестовых салазок позволяет получать необходимые размеры конусов
- Точность станка обеспечивается выборкой зазоров в направляющих с помощью регулируемой прижимной планки
- Автоматическая продольная и поперечная подача

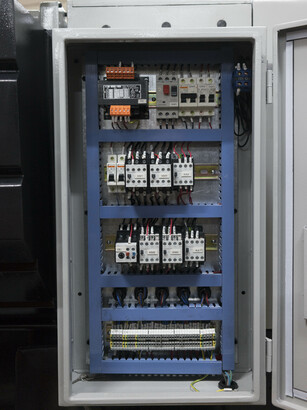

- Электрокомпоненты Siemens
Характеристики
| Диаметр обточки над станиной, мм | 460 |
| Диаметр обработки над суппортом, мм | 270 |
| Длина выемки (ГАП), мм | 165 |
| Расстояние между центрами, мм | 1500 |
| Расстояние между направляющими, мм | 300 |
| Диаметр обработки над выемкой (ГАП), мм | 690 |
| Диаметр отверстия шпинделя, мм | 80 |
| Диапазон частот вращения | 12 |
| Частота вращения шпинделя, об/мин | 25-1700 |
| Предел продольных рабочих подач, 42, мм/об | 0,031-1,7 |
| Предел поперечных рабочих подач, 42, мм/об | 0,014-0,784 |
| Метрическая резьба,41, мм | 0,1-14 |
| Дюймовая резьба,60, TPI | 2-112 |
| Модульная резьба,34, MP | 0.1-7 |
| Диаметральная резьба,50, DP | 4-112 |
| Торец шпинделя | D1-8 |
| Внутренний конус шпинделя | MT7 |
| Перемещение поперечного суппорта, мм | 285 |
| Сечение резцов, мм | 25х25 |
| Перемещение продольного суппорта, мм | 128 |
| Мощность главного привода, кВт | 5,5 |

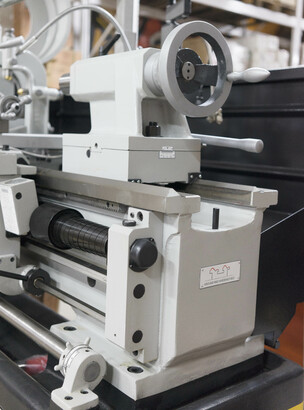

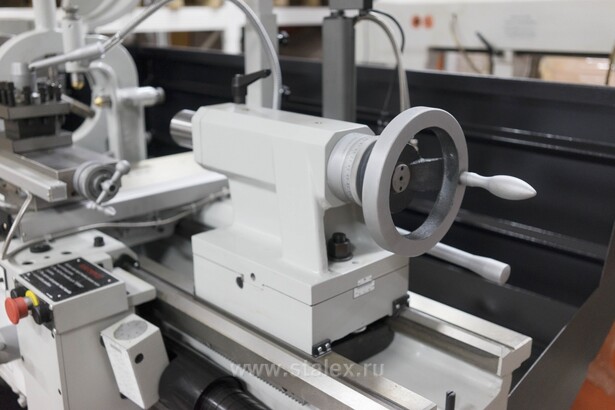

| Диаметр пиноли задней бабки, мм | 60 |
| Ход пиноли задней бабки, мм | 130 |
| Конус пиноли задней бабки | МТ4 |
| Мощность насоса охлаждения, кВт | 0,13 |
| Габаритные размеры, мм | 2750×1080×1370 |
| Масса нетто/брутто, кг | 1810/2115 |
Комплектация и особенности

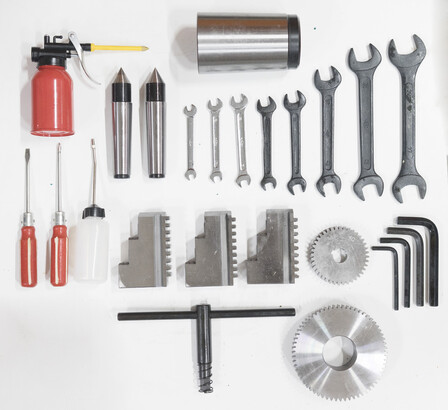

Комплектация станка:

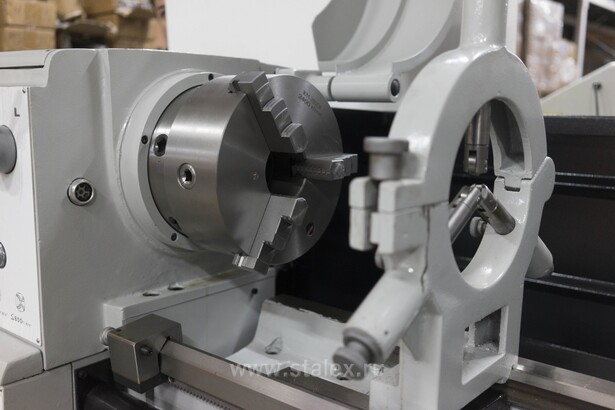

- Патрон 3-х кулачковый Ø250 мм
- 4-х кулачковый патрон Ø300 мм
- Планшайба Ø350 мм

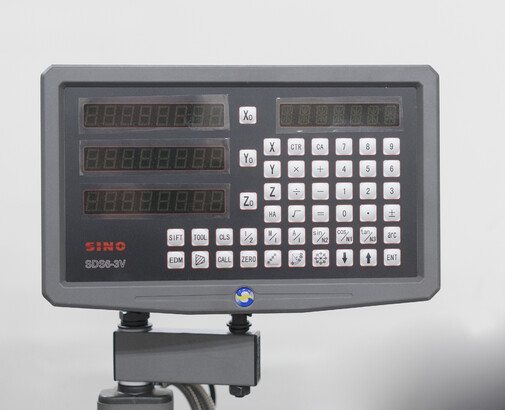

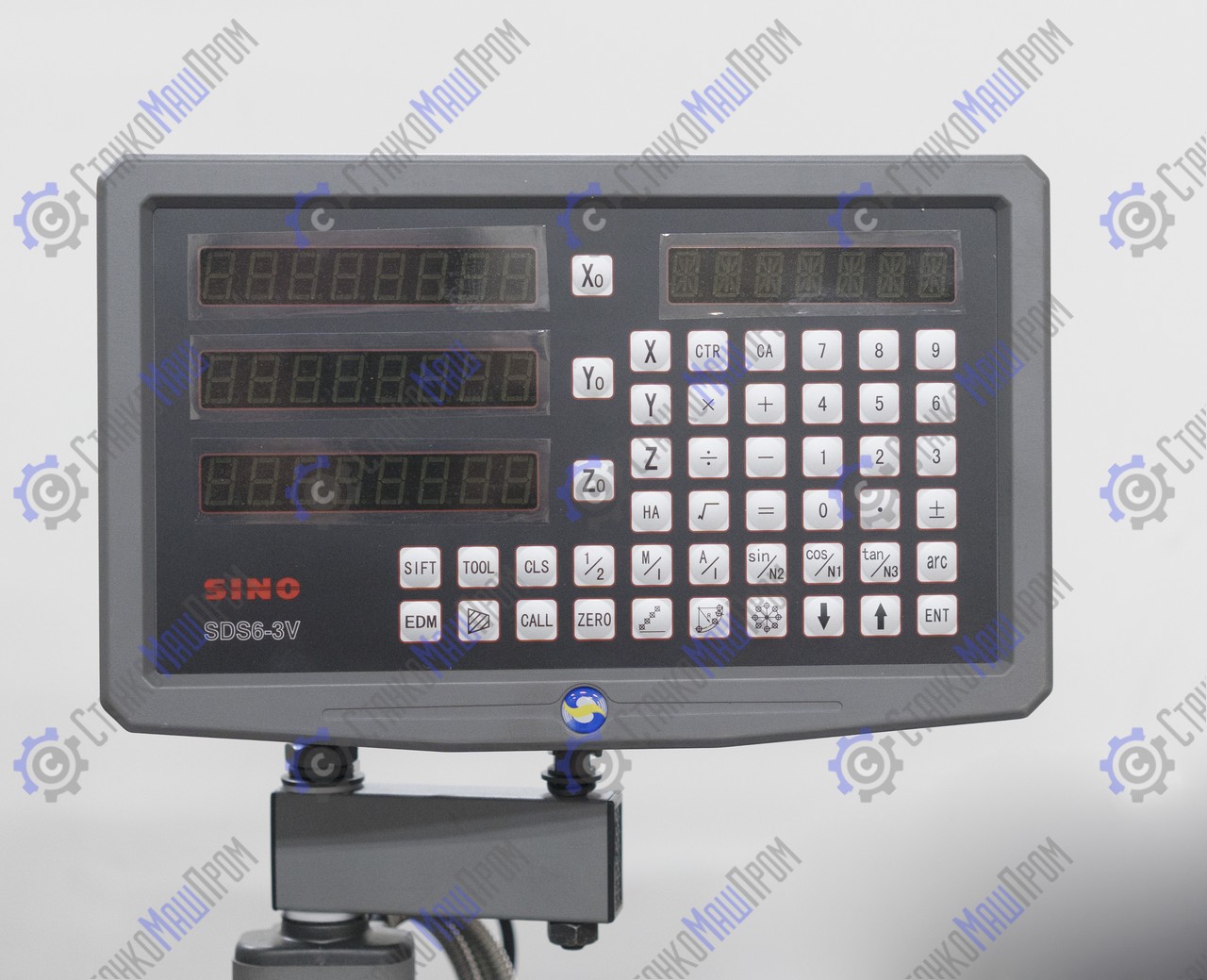

- УЦИ по 3-м осям (Sino)

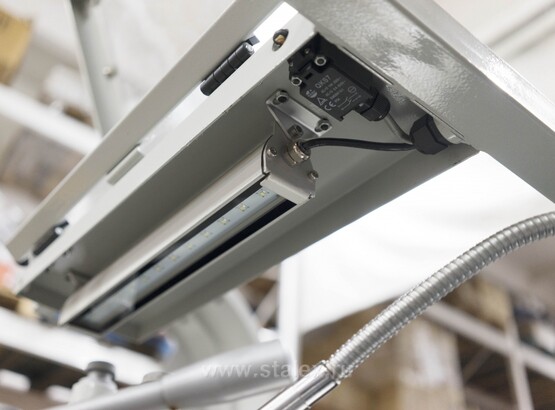

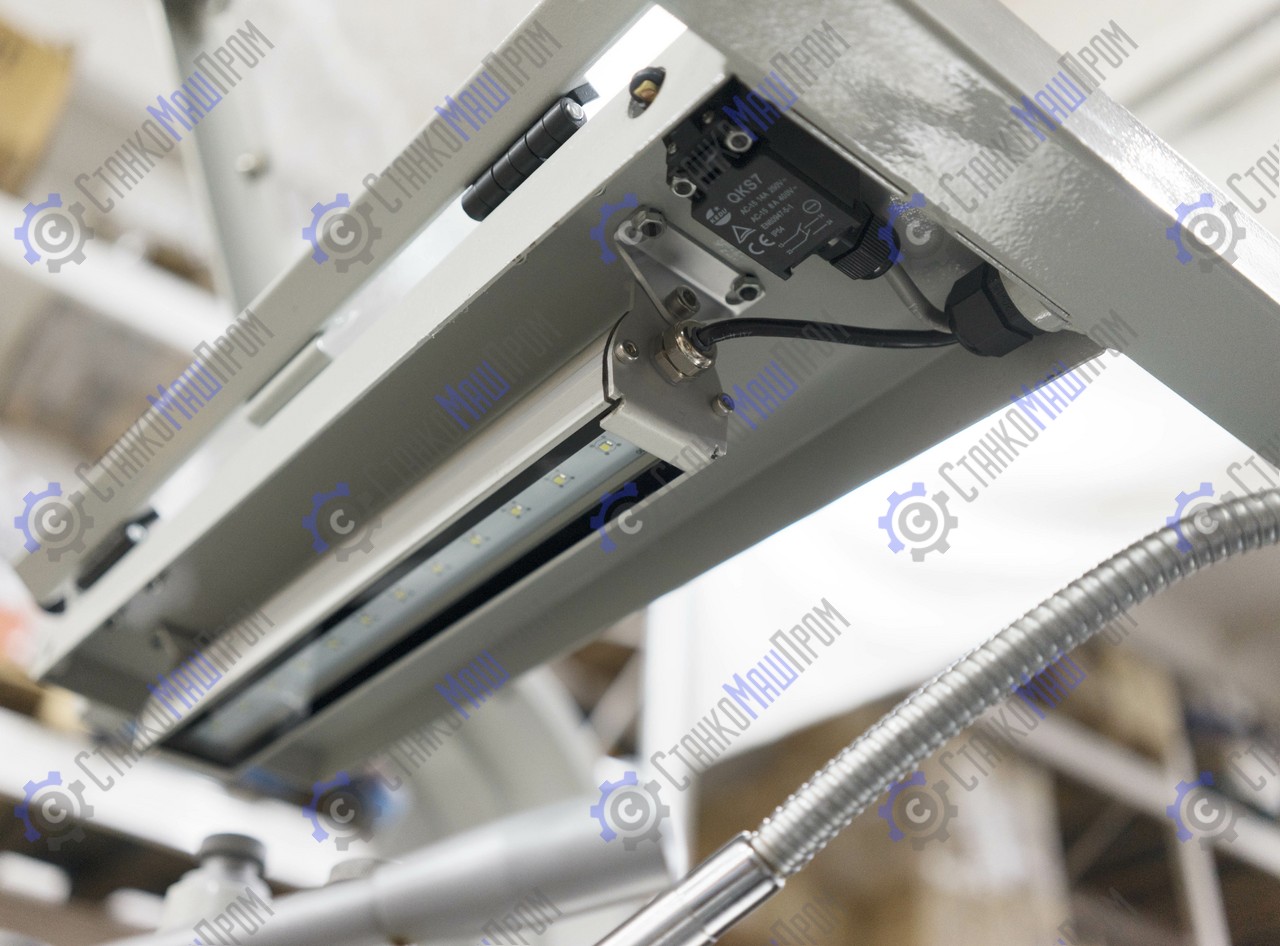

- Галогеновая лампа местного освещения
- Защита ходового вала
- Защита патрона

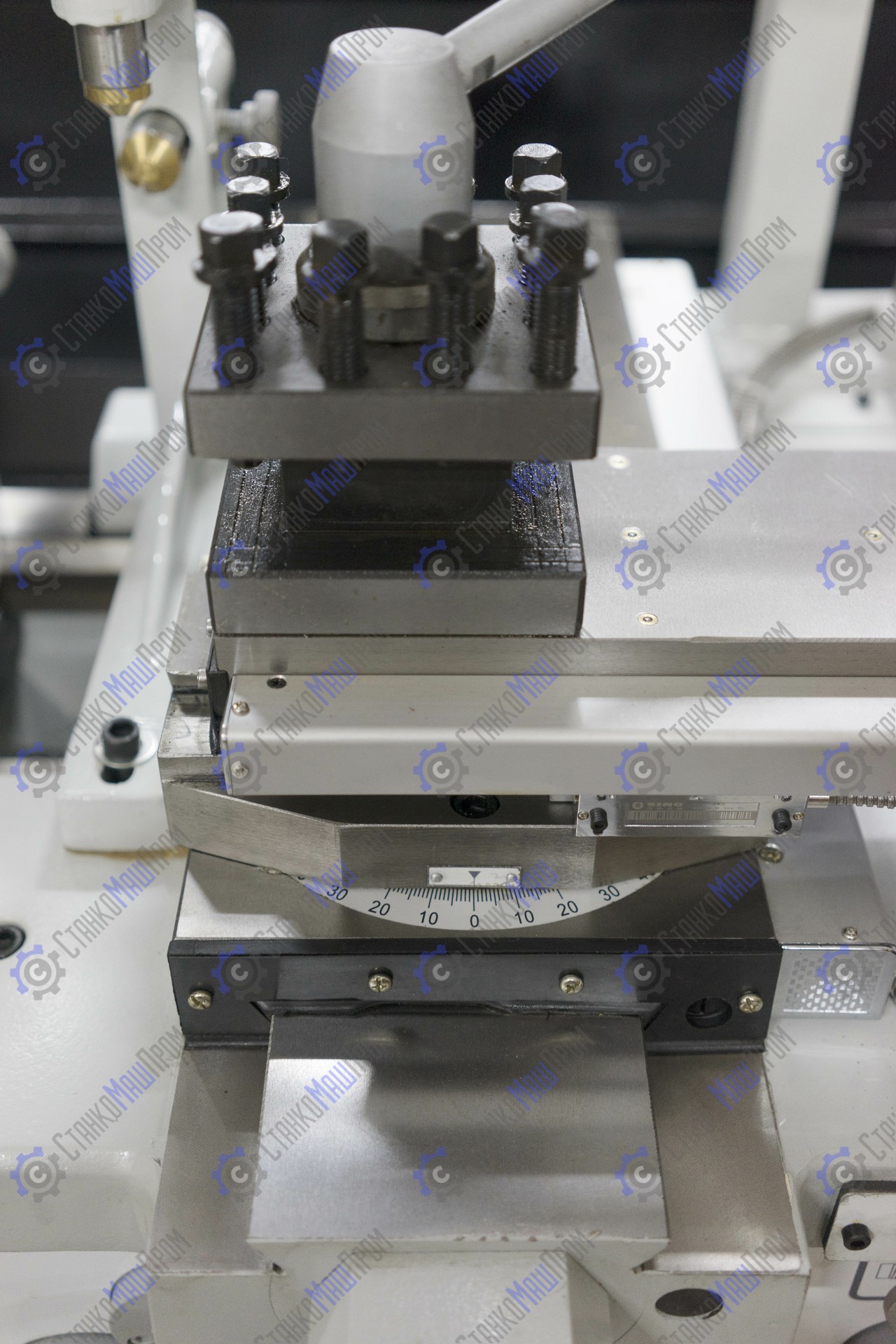

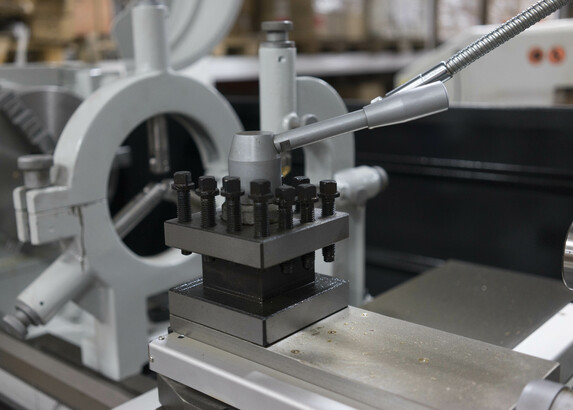

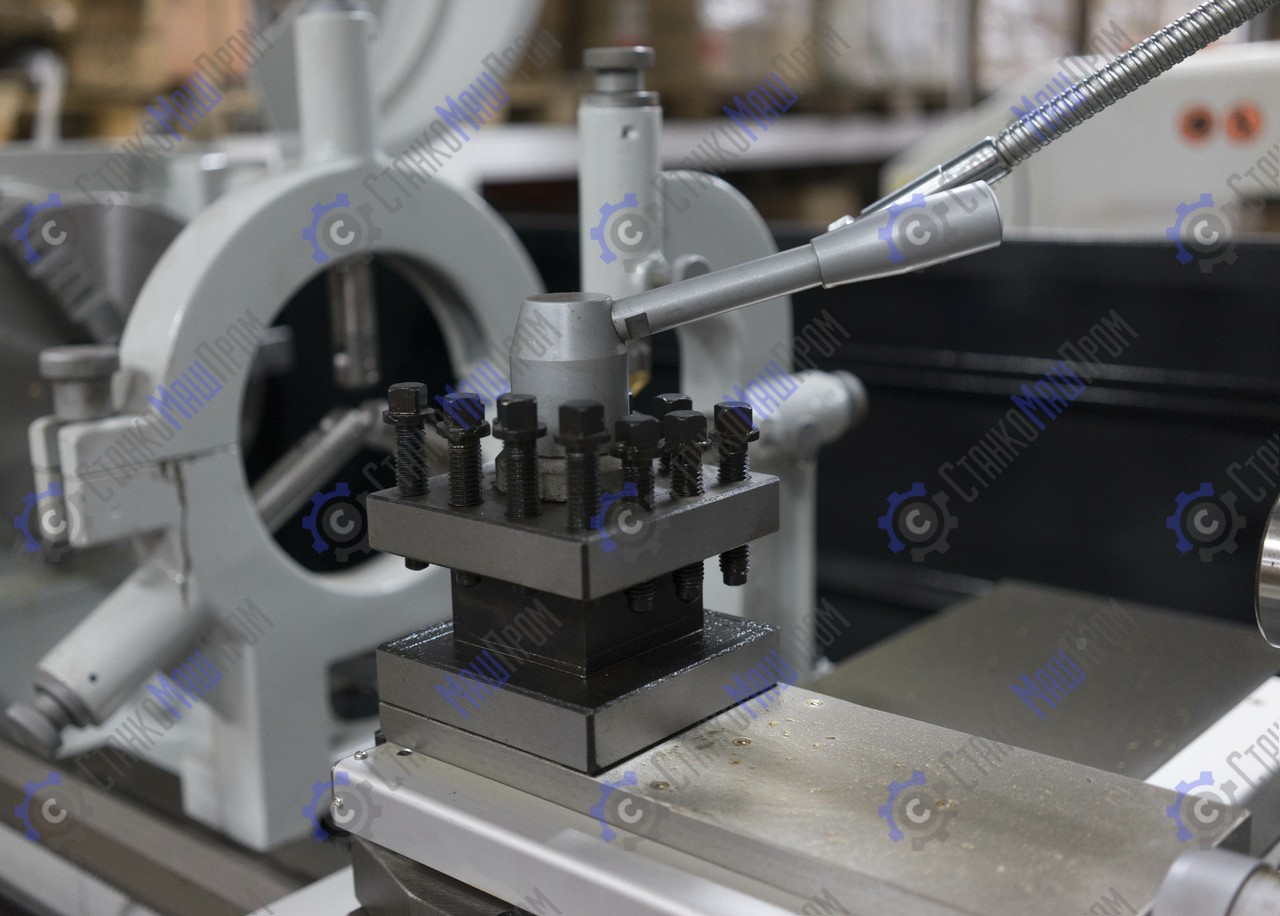

- Защита резцедержателя
- Система подачи СОЖ
- Упорный не вращающийся центр MT4
- Переходник МТ-4
- Подвижный люнет Ø13-80 мм

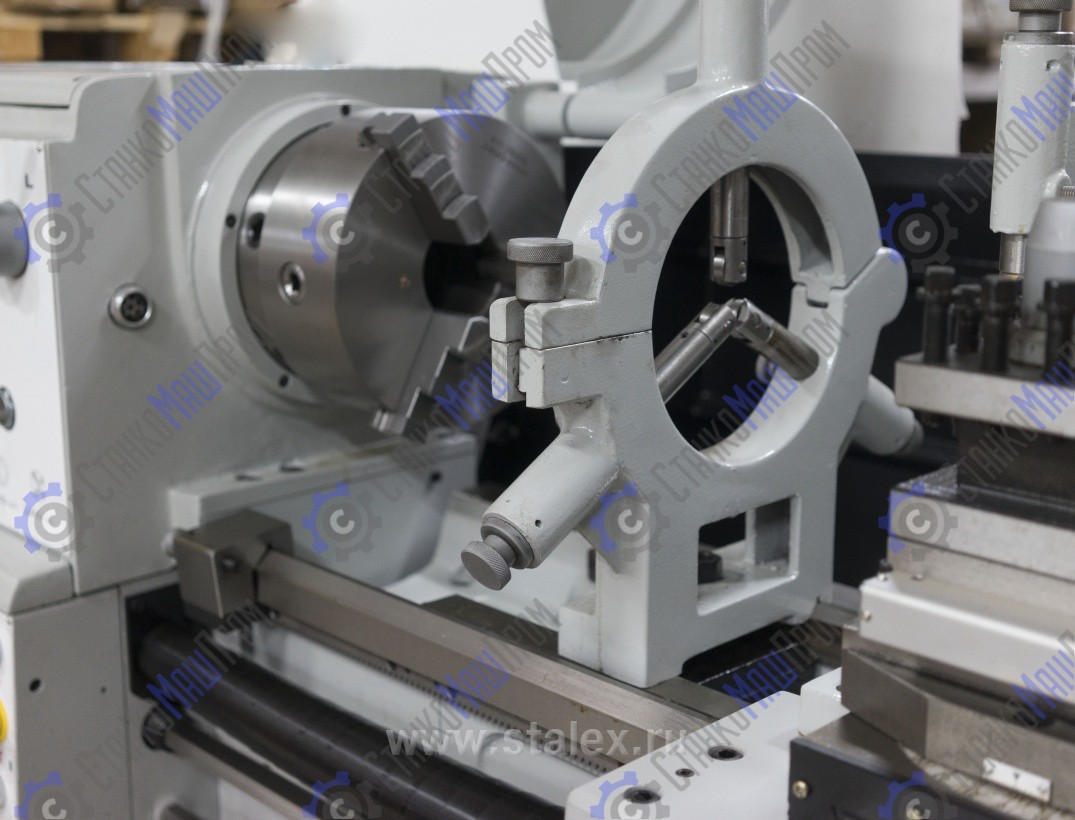

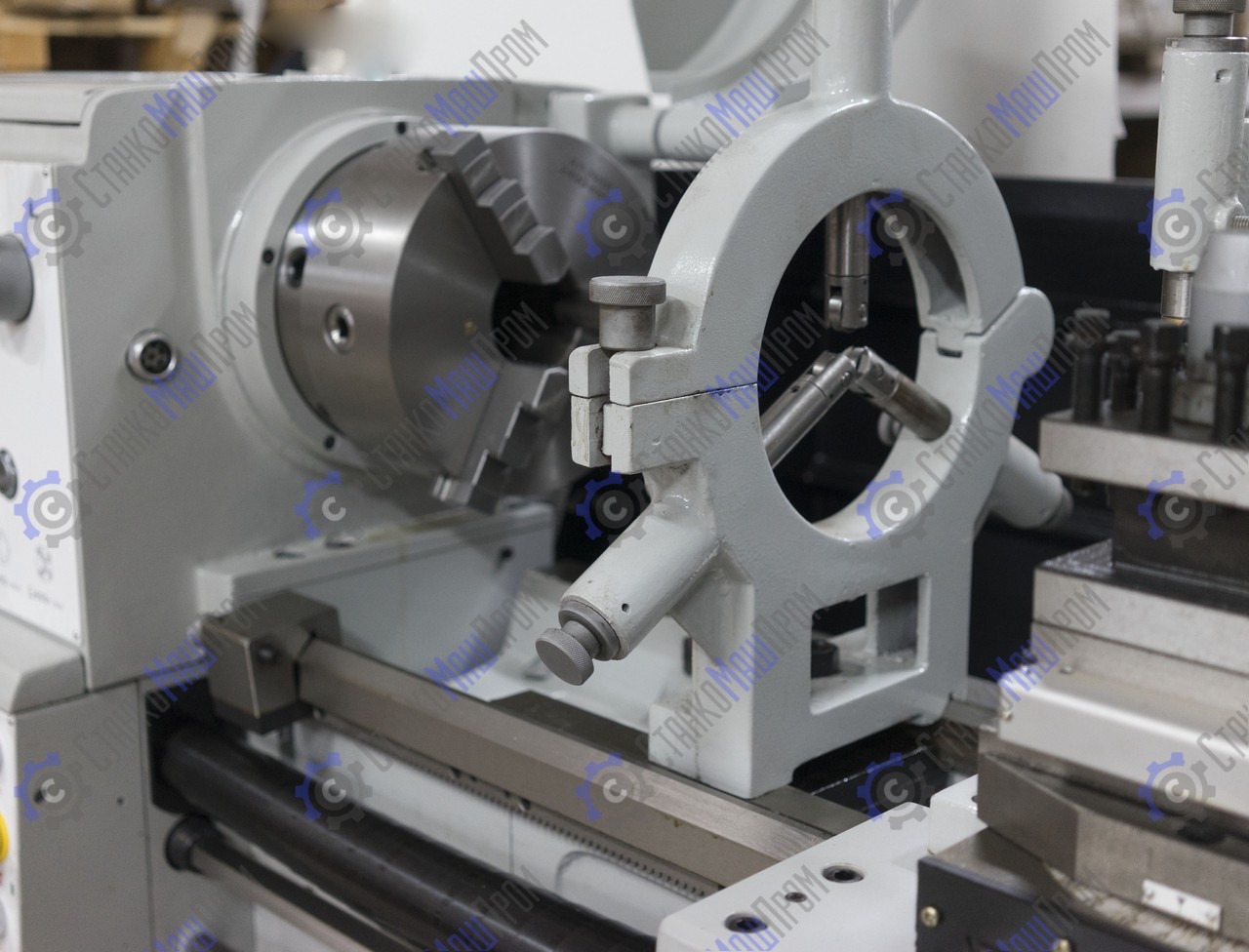

- Не подвижный люнет Ø13-152 мм
- CE комплектация
- Документация
