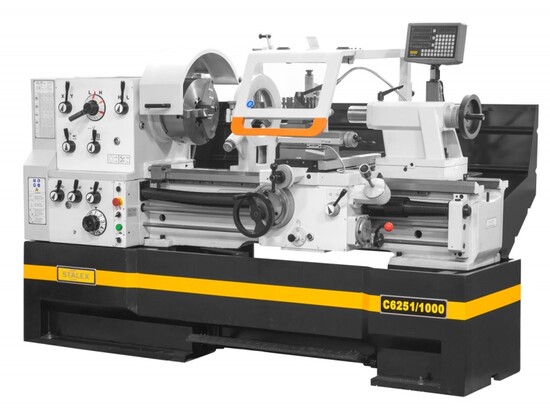

Станок токарно-винторезный Stalex C6251/1000
Каталог
Описание
Особенности станка:
- Монолитная станина станка из серого чугуна
- Закаленные и отшлифованные направляющие станины
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
- Крепление шпинделя D1-8
- Съемный мостик станины (ГАП)
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне

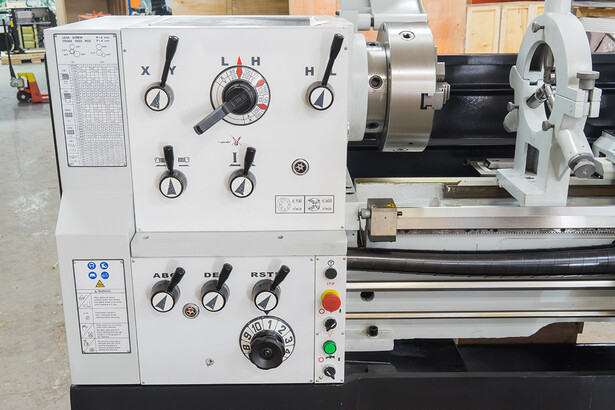

- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
- Регулировка зазоров направляющих при помощи клиновых планок
- Пиноль задней бабки и маховик имеют шкалу для точной установки
- Задняя бабка с регулировкой смещения для обточки конусов

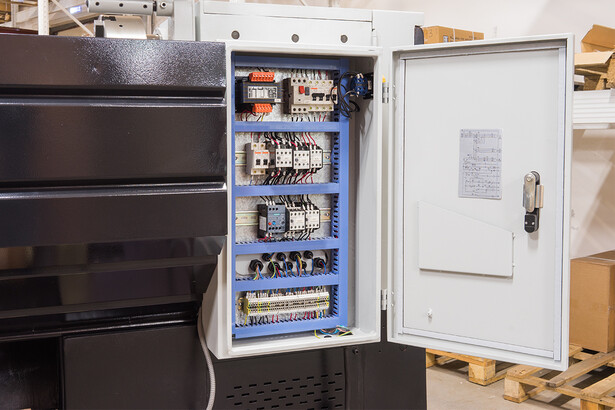

- Электрокомпоненты Siemens
- Изготовлен по стандартам СЕ
Характеристики
| Диаметр обточки над станиной, мм | 510 |
| Макс. диаметр вращения (съемный мостик), мм | 735 |
| Диаметр обточки над поперечным суппортом, мм | 305 |
| Расстояние между направляющими, мм | 350 |
| Длина съемного мостика, мм | 170 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, 12, об/мин | 25-1600 |
| Конус шпинделя | MТ-7 |
| Присоединение шпинделя, Camlock | D1-8 (DIN55029) |
| Проходное отверстие шпинделя, мм | 80 |
| Продольная подача,35, мм/об | 0,109-3,065 |
| Поперечная подача,35, мм/об | 0,047-1,302 |
| Метрическая резьба, 47 | 0,2-14 |
| Дюймовая резьба, 60, TPI | 2-112 |
| Питчевая резьба, 50, DP | 4-112 |
| Модульная резьба, 39, MP | 0,1-7 |
| Максимальный размер инструмента, мм | 25х25 |
| Ускоренное перемещение суппорта в продольном направлении, м/мин | 4,5 |
| Ускоренное перемещение суппорта в поперечном направлении, м/мин | 1,9 |
| Максимальное усилие резания, N | 3700 |
| Максимальный крутящий момент, N/m | 900 |
| Максимальный вес заготовки в центрах, кг | 650 |
| Ход поперечного суппорта, мм | 316 |
| Ход верхнего суппорта, мм | 130 |
| Конус пиноли задней бабки | МТ-5 |
| Ход пиноли задней бабки, мм | 180 |
| Диаметр пиноли задней бабки, мм | 75 |
| Габаритные размеры, мм | 2390×1100×1430 |
| Мощность главного привода, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,13 |
| Масса нетто/брутто, кг | 2035/2415 |
Комплектация и особенности
Комплект поставки:

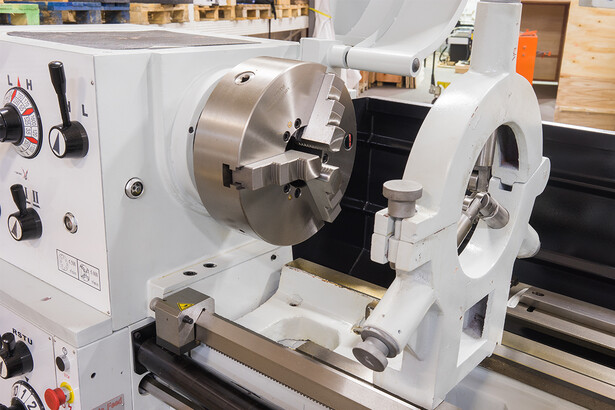

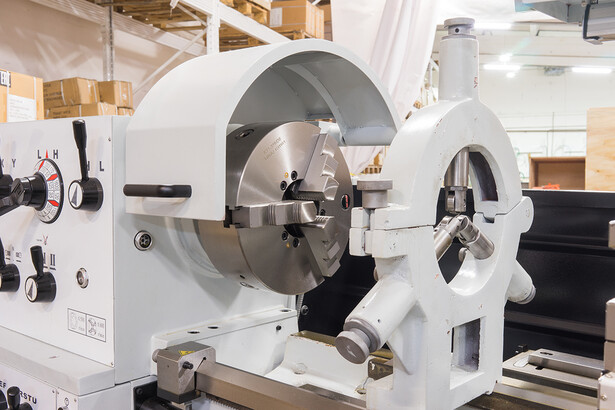

- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель
- 4-х кулачковый патрон Ø350 мм
- Планшайба Ø 450 мм

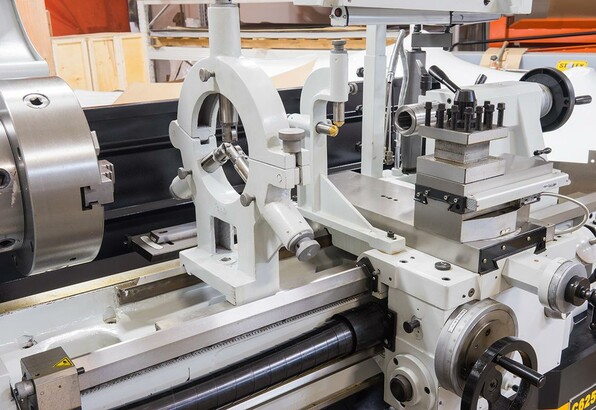

- Подвижный люнет Ø16-95 мм

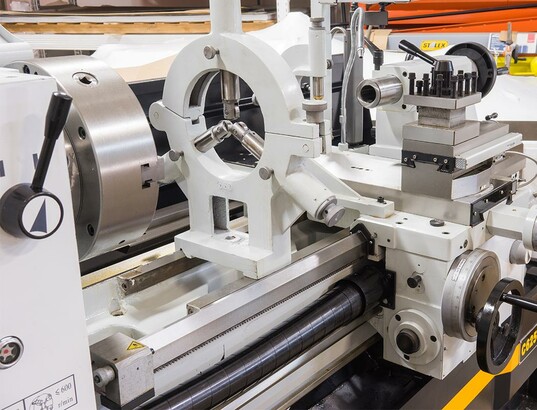

- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Вращающийся центр МТ-5
- Переходная втулка МТ-5

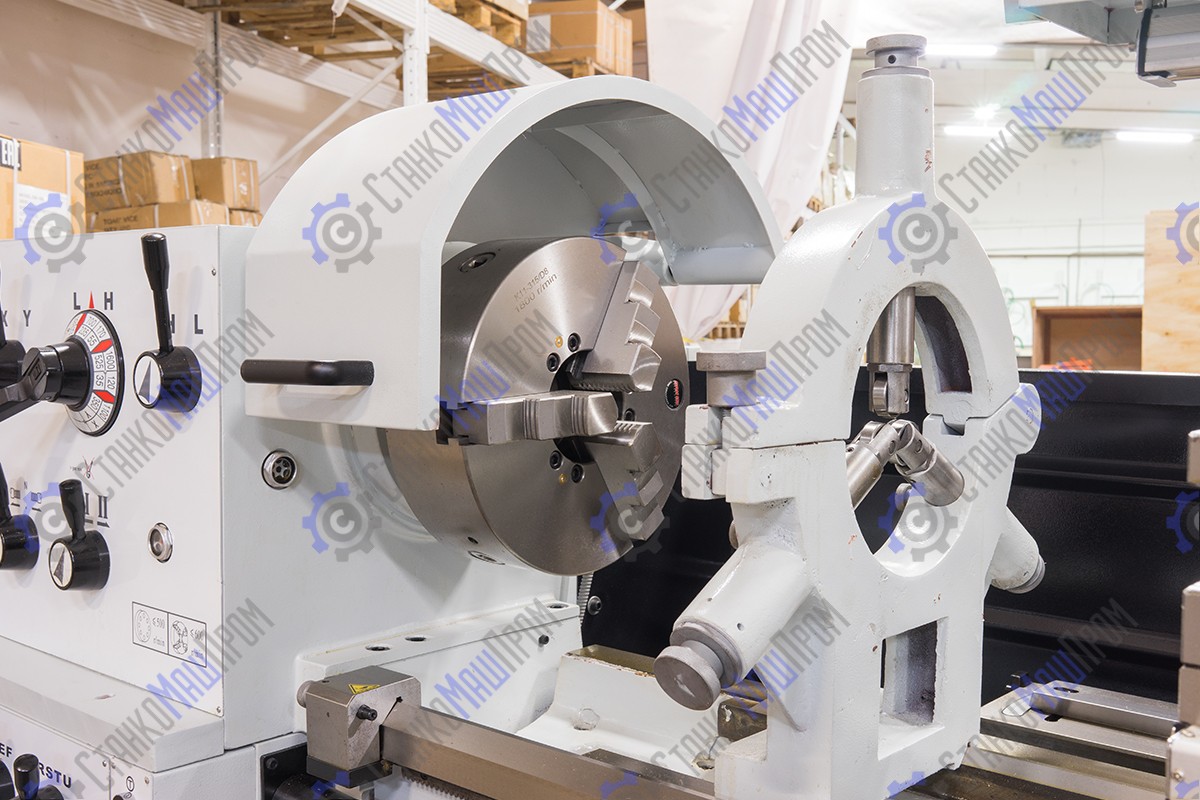

- Защитный экран патрона с концевым выключателем

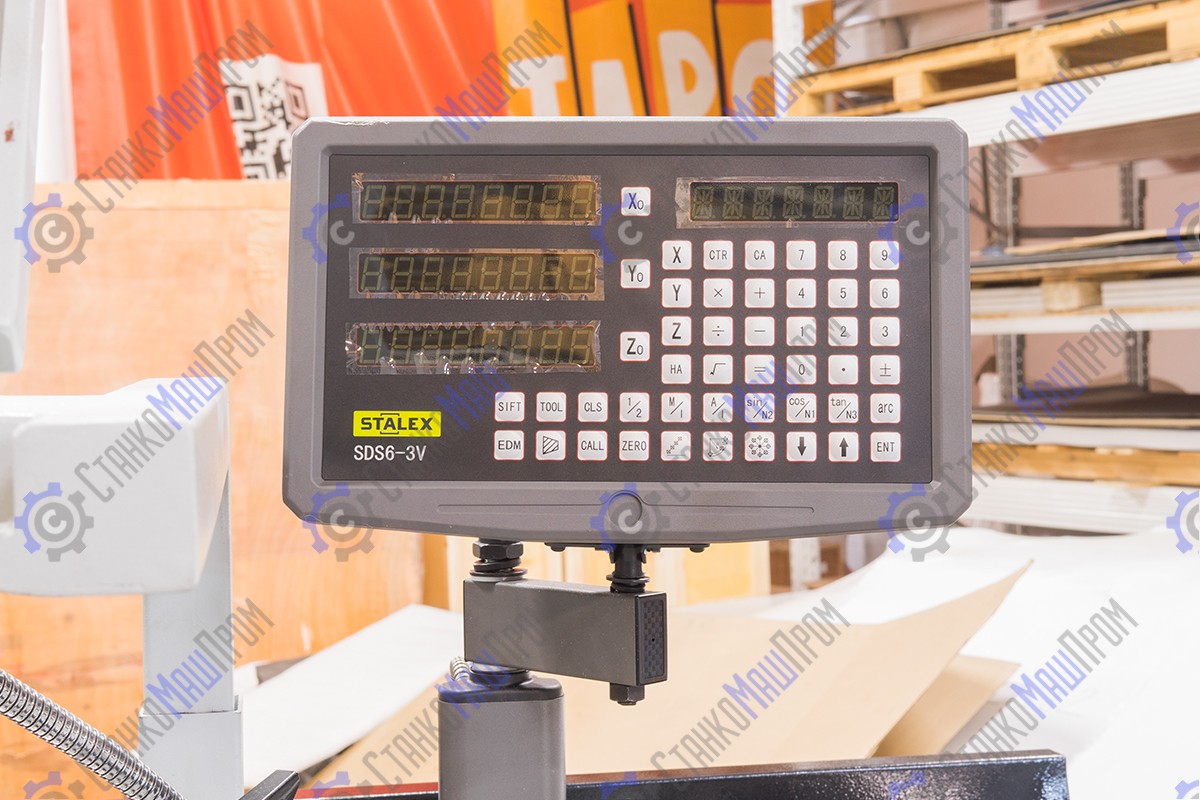

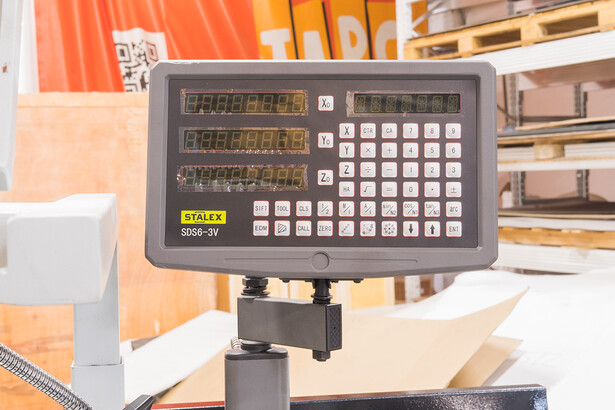

- УЦИ по трем осям(Sino)

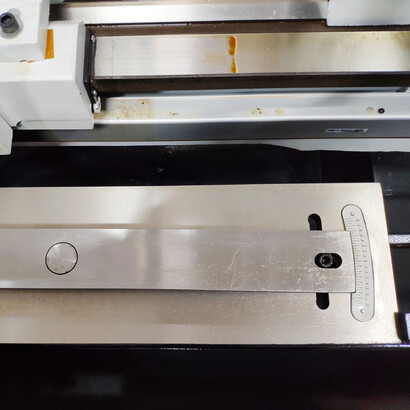

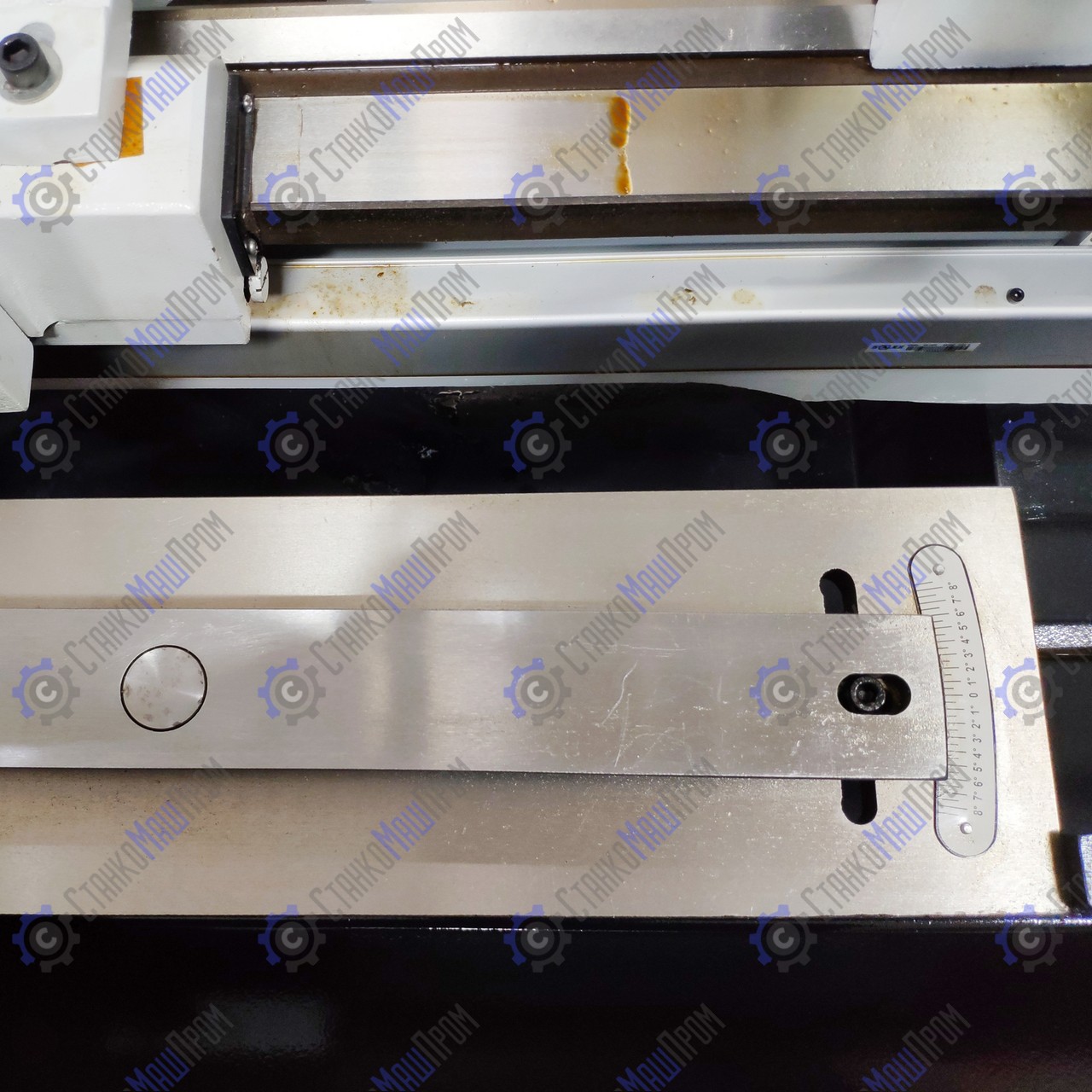

- Конусная линейка
- Джойстик ускоренного перемещения по 2-м осям
- Регулируемые опоры станины
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Лампа местного освещения LED
- Инструкция по эксплуатации
- Инструмент для обслуживания в инструментальном ящике
