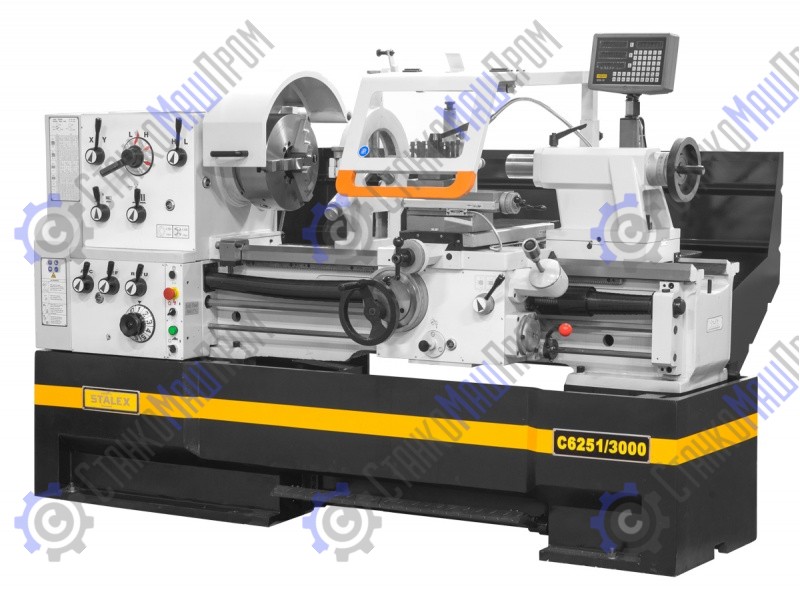

Станок токарно-винторезный Stalex C6251/3000
Каталог
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности станка:
- Монолитная станина станка
- Закаленные и отшлифованные направляющие станины
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
- Крепление шпинделя D1-8
- Съемный мостик станины (ГАП)
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
- Регулировка зазоров направляющих при помощи клиновых планок

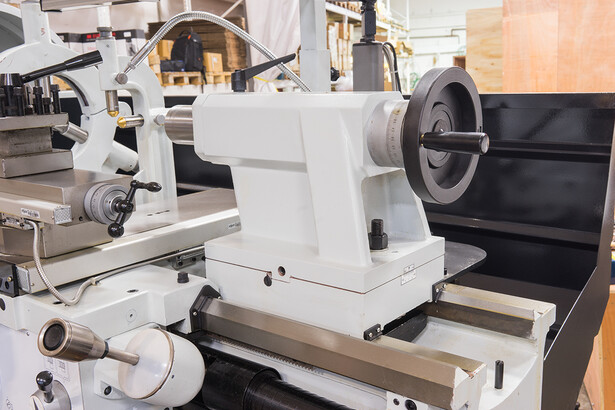

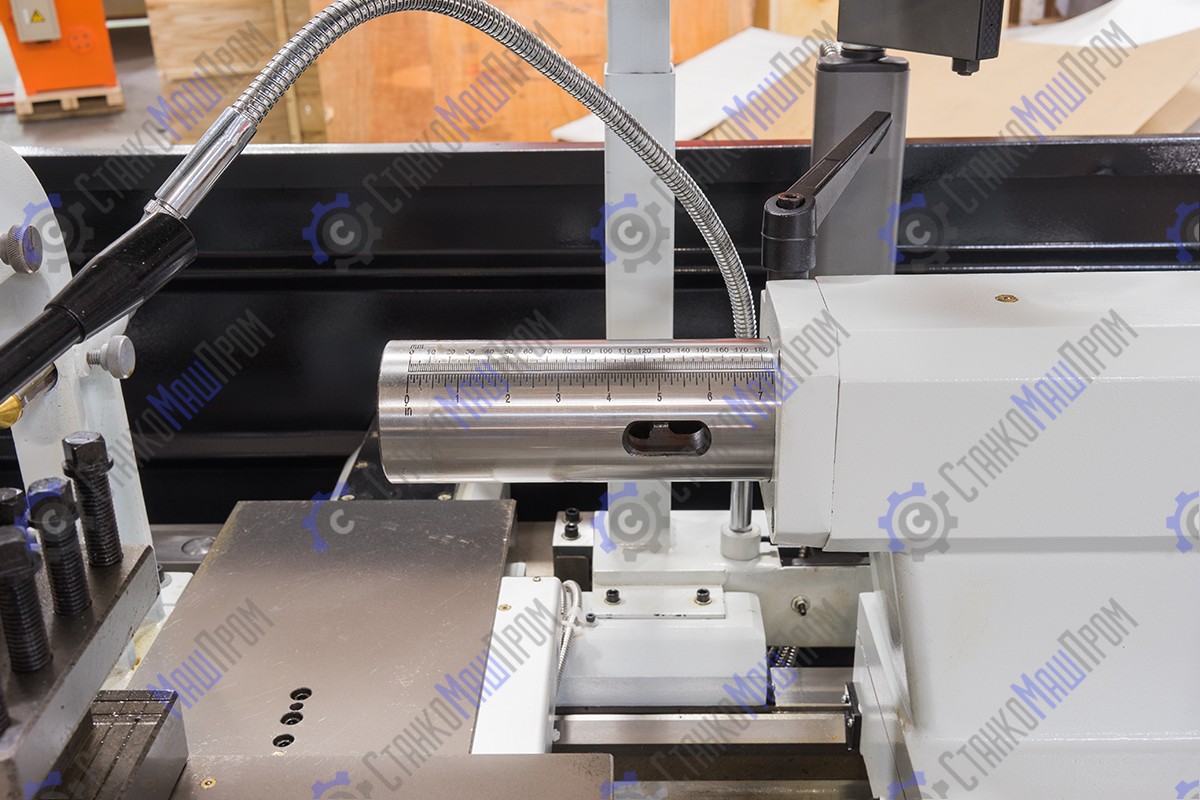

- Пиноль задней бабки и маховик имеют шкалу для точной установки
- Задняя бабка с регулировкой смещения для обточки конусов
- Изготовлен по стандартам СЕ

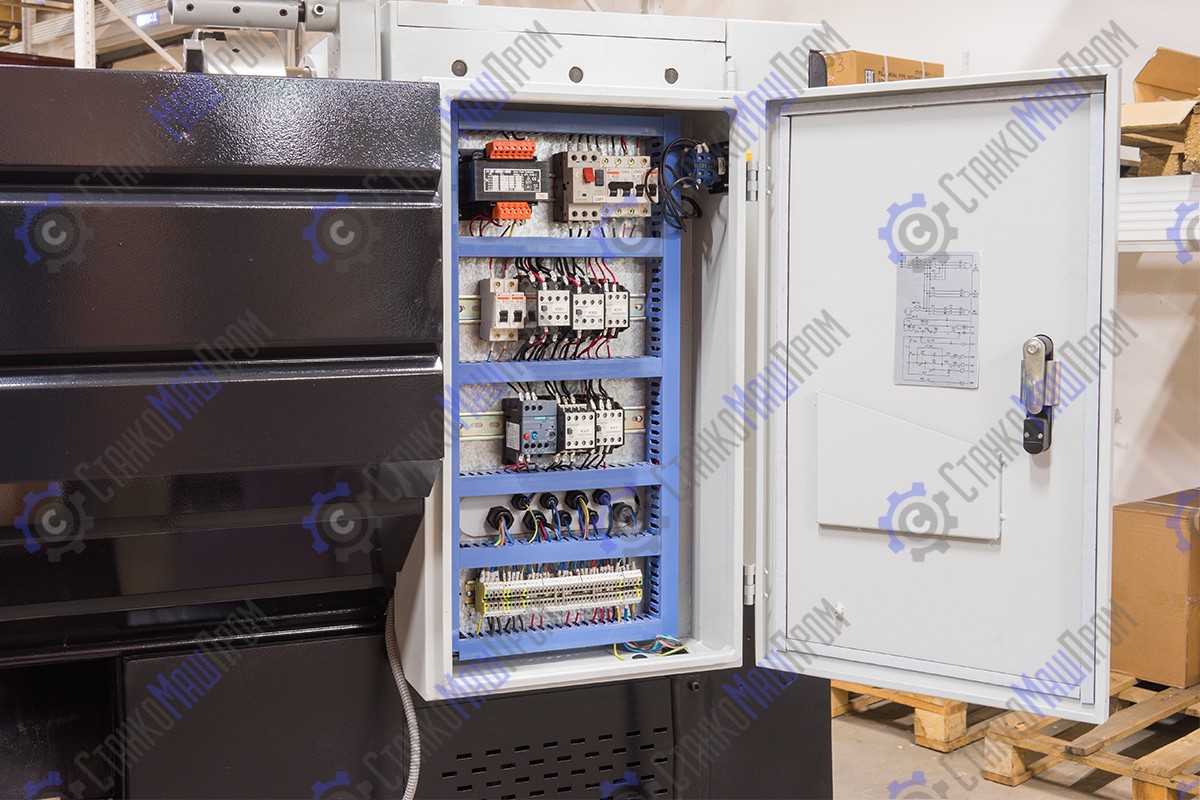

- Электрокомпоненты Siemens
Характеристики
| Диаметр обточки над станиной, мм | 510 |
| Макс. диаметр вращения (съемный мостик), мм | 735 |
| Диаметр обточки над поперечным суппортом, мм | 305 |
| Расстояние между направляющими, мм | 350 |
| Длина съемного мостика, мм | 170 |
| Расстояние между центрами, мм | 3000 |
| Частота вращения шпинделя, 12, об/мин | 25-2000 |
| Конус шпинделя | MТ-7 |
| Присоединение шпинделя, Camlock | D1-8 (DIN55029) |
| Проходное отверстие шпинделя, мм | 80 |
| Продольная подача,35, мм/об | 0,109-3,065 |
| Поперечная подача,42, мм/об | 0,047-1,302 |
| Метрическая резьба, 47 | 0,2-14 |
| Дюймовая резьба, 60, TPI | 2-112 |
| Питчевая резьба, 50, DP | 4-112 |
| Модульная резьба, 39, MP | 0,1-7 |
| Максимальный размер инструмента, мм | 25х25 |
| Ход поперечного суппорта, мм | 316 |
| Ход верхнего суппорта, мм | 130 |
| Ускоренное перемещение суппорта в продольном направлении, м/мин | 4,5 |
| Ускоренное перемещение суппорта в поперечном направлении, м/мин | 1,9 |
| Конус пиноли задней бабки: | МТ-5 |
| Ход пиноли задней бабки, мм | 180 |
| Максимальный крутящий момент, N/m | 900 |
| Максимальное усилие резания, N | 3700 |
| Максимальный вес заготовки в центрах, кг | 1450 |
| Диаметр пиноли задней бабки, мм | 75 |
| Габаритные размеры, мм | 4340×1150×1430 |
| Мощность главного привода, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,13 |
| Масса нетто/брутто, кг | 2805/ 3270 |
Комплектация и особенности
Комплект поставки:

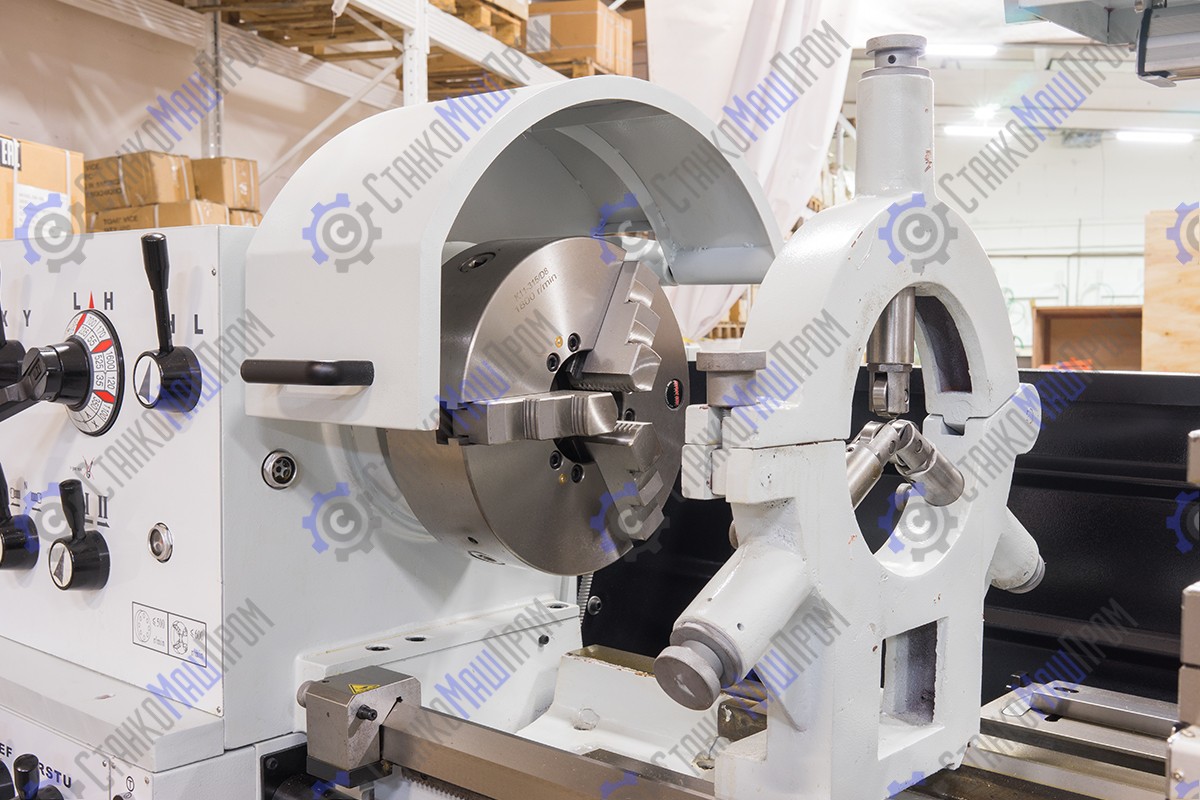

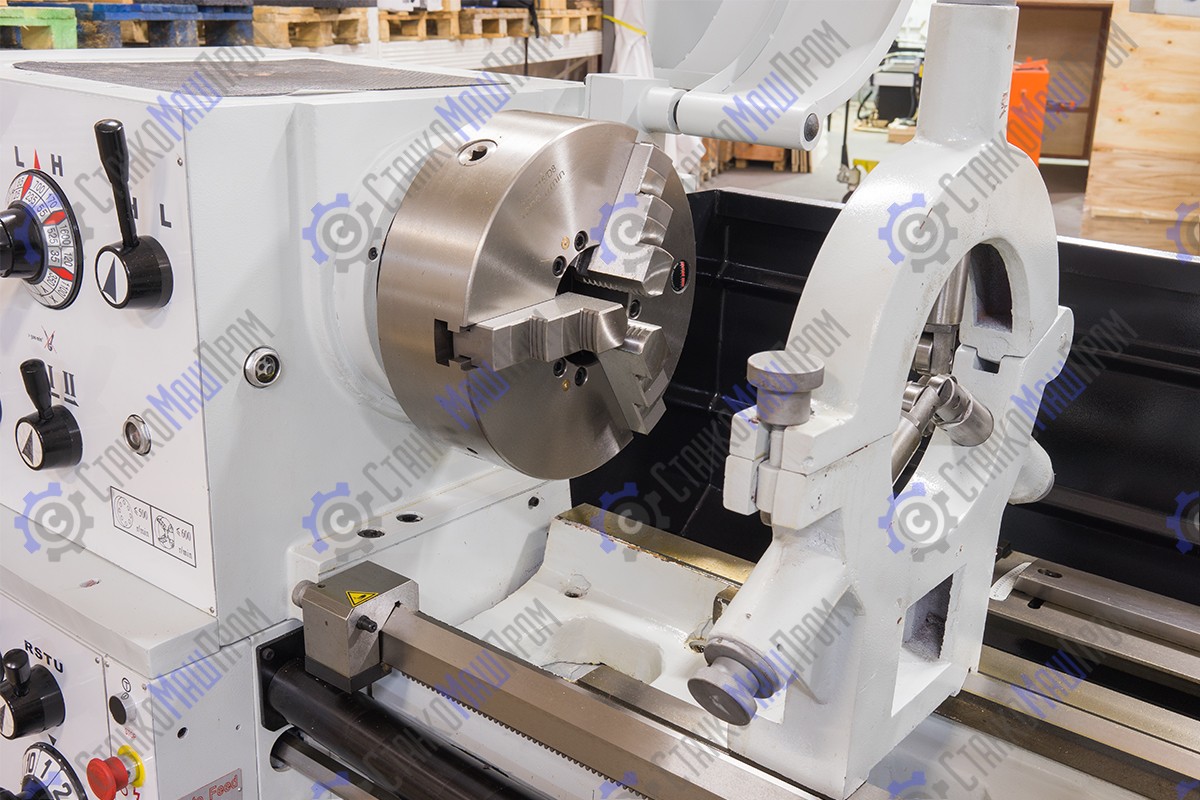

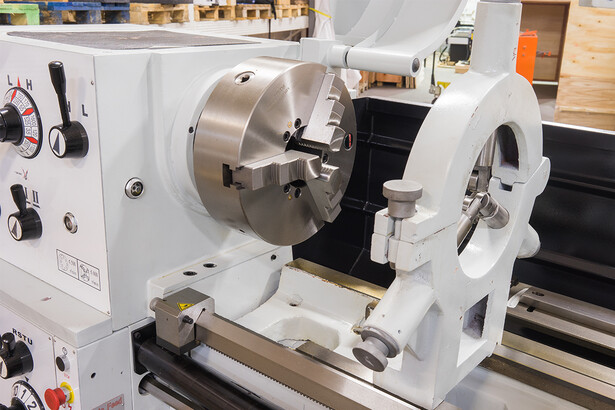

- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель
- 4-х кулачковый патрон Ø350 мм
- Планшайба Ø450 мм

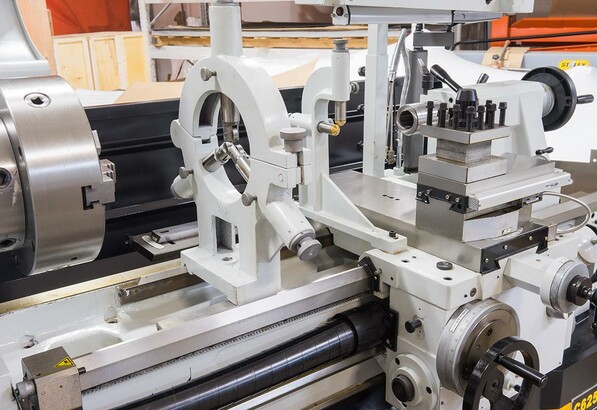

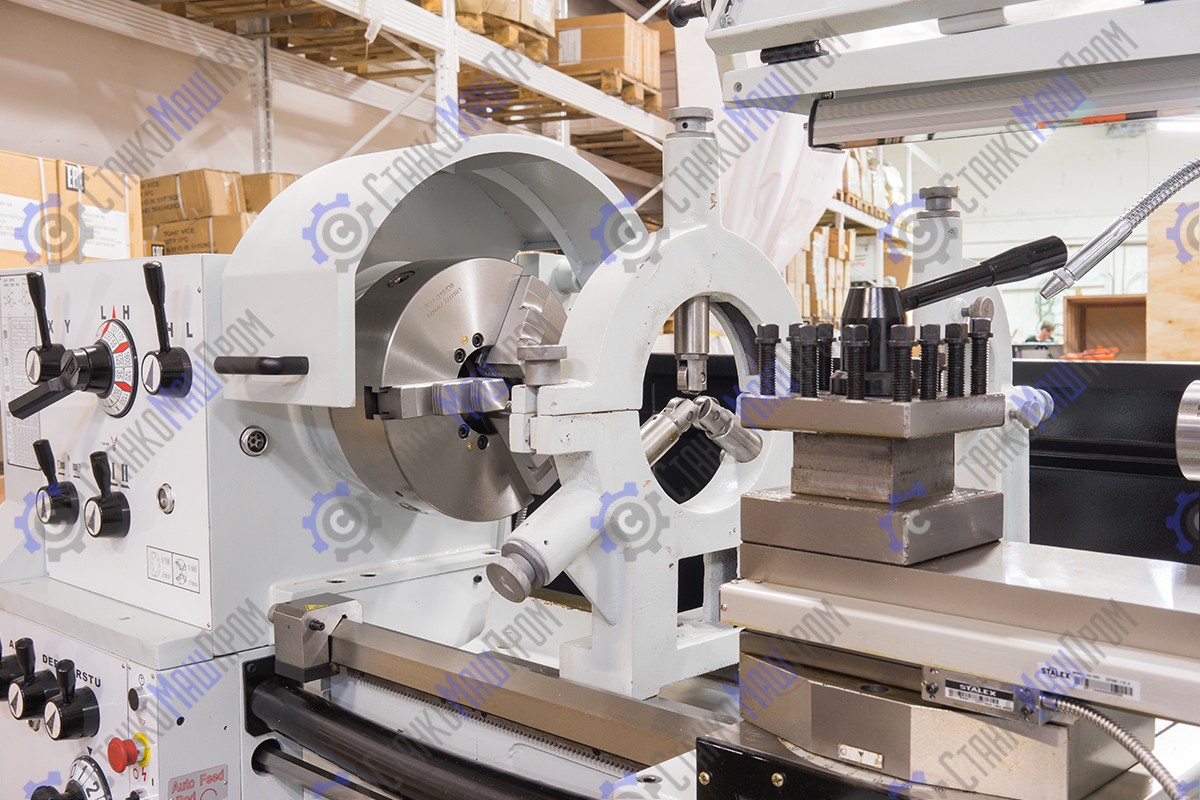

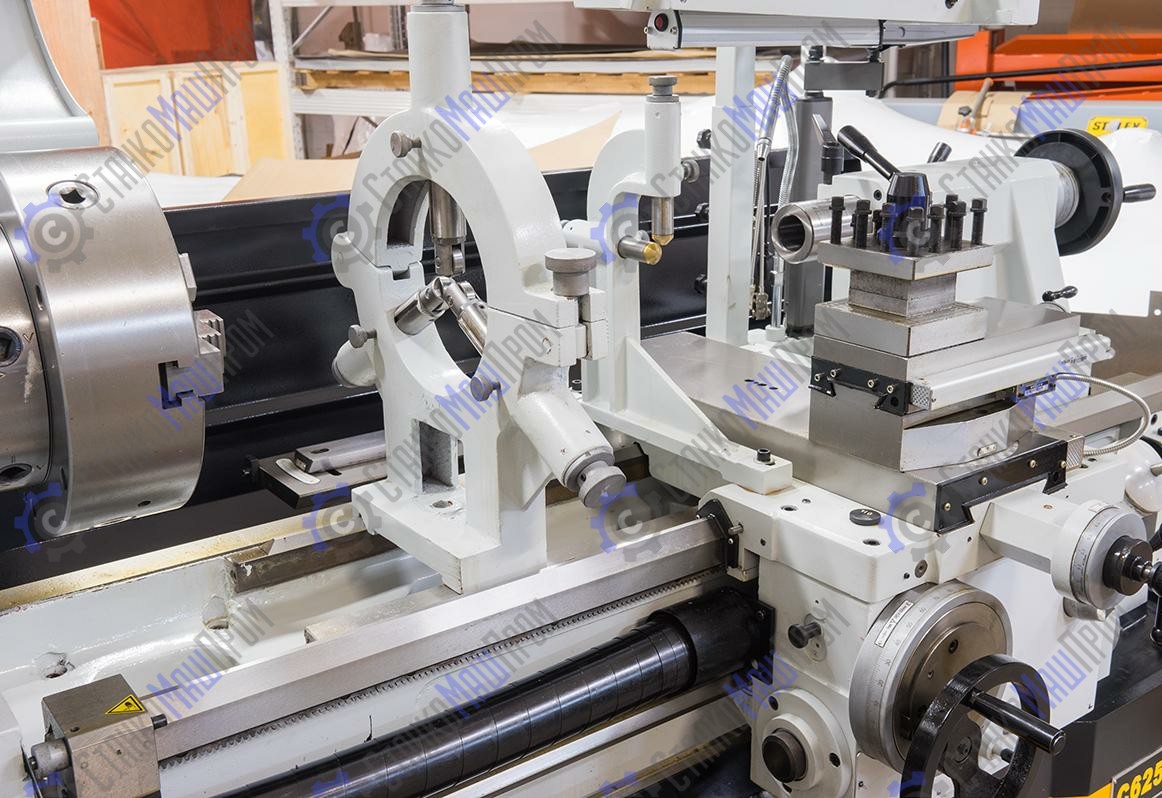

- Подвижный люнет Ø16-95 мм

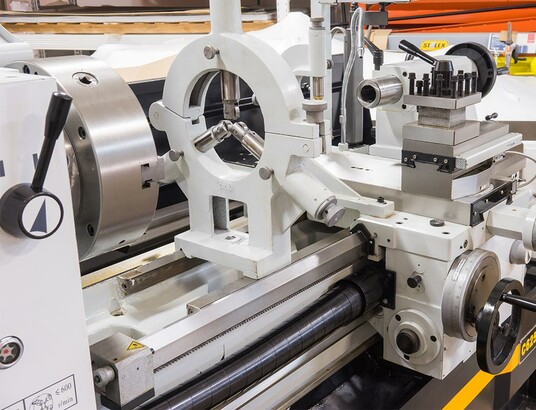

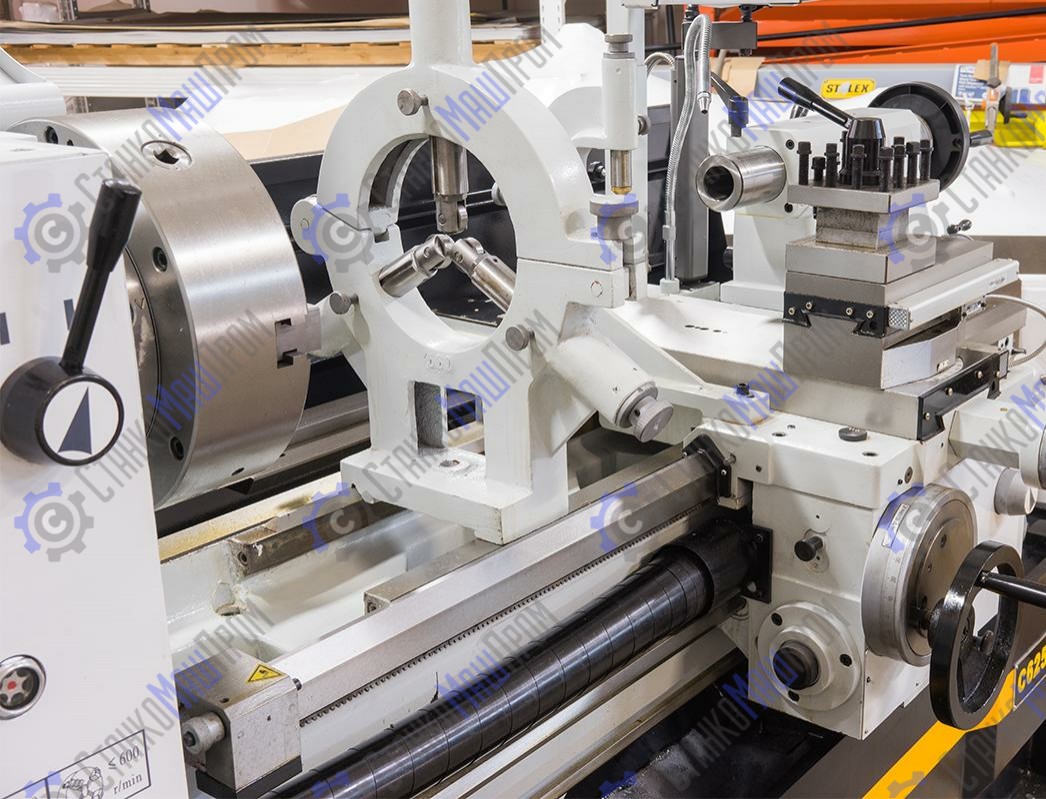

- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Переходная втулка МТ-5
- Защитный экран патрона с концевым выключателем

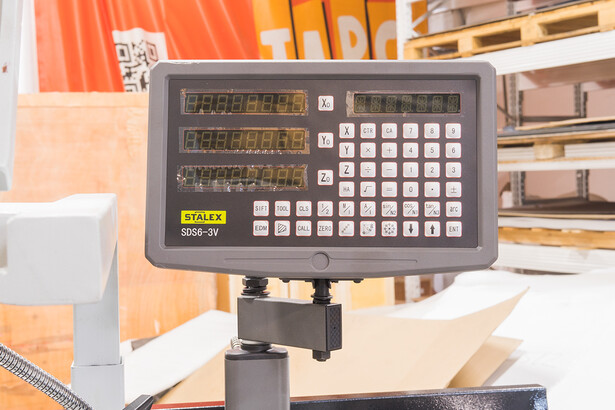

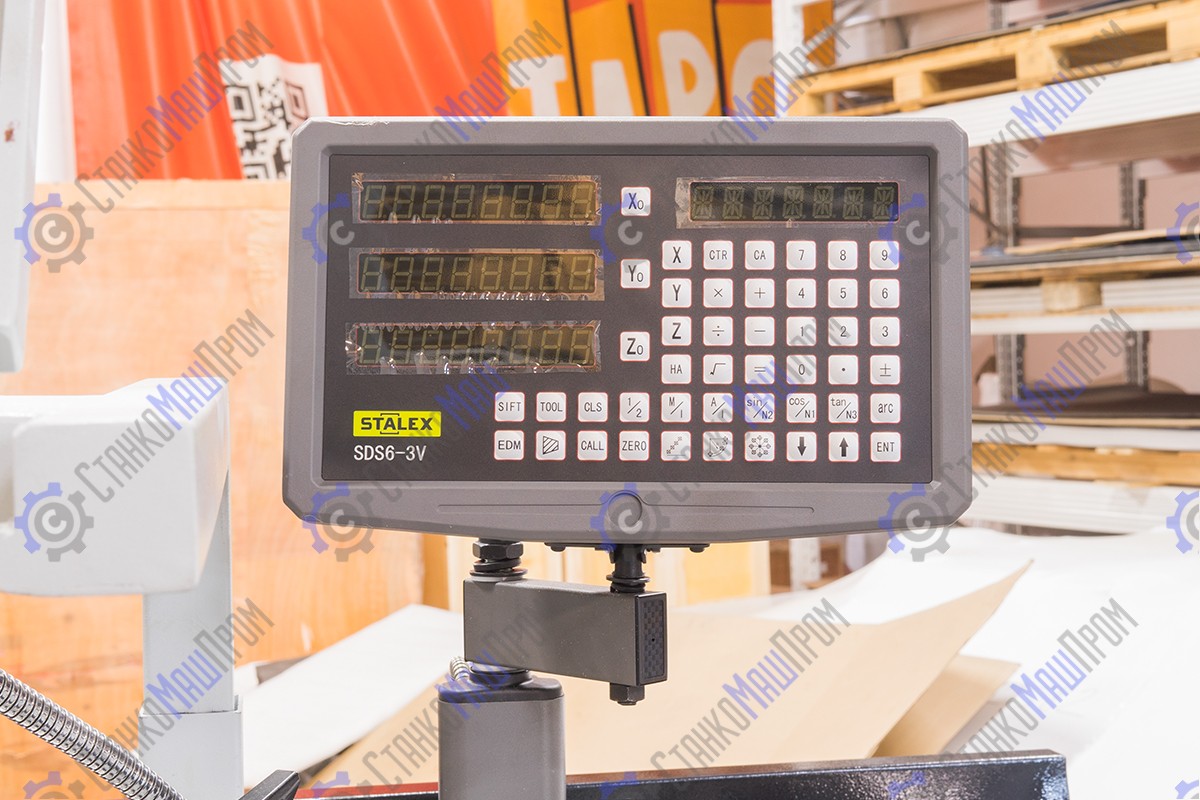

- УЦИ по трем осям(Sino)
- Вал управления с регулируемыми кулачками (откл.продольной подачи)
- Концевой упор продольного перемещения
- Регулируемые опоры станины
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Галогенная лампа местного освещения
- Инструкция по эксплуатации и деталировка

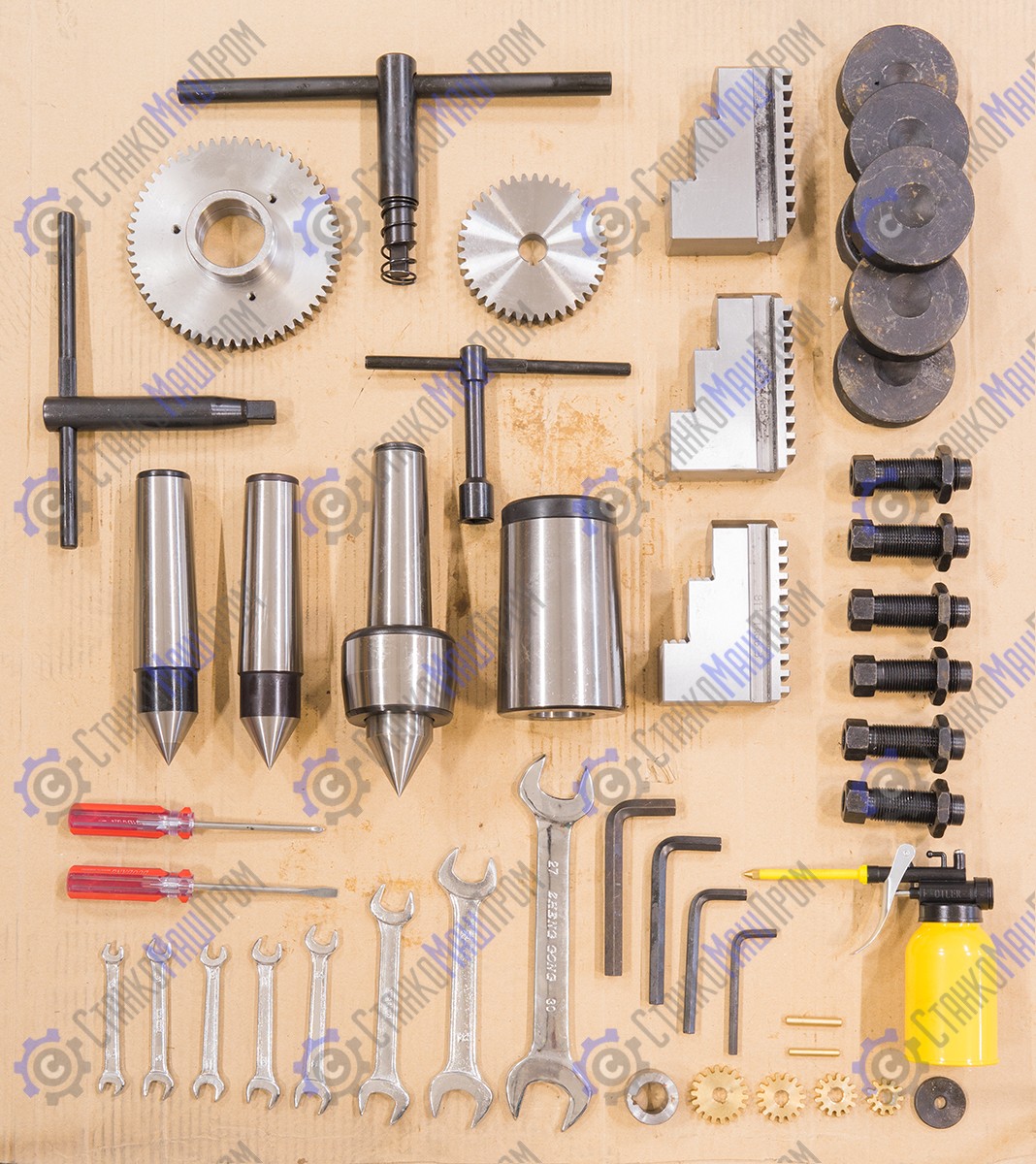

- Инструмент для обслуживания в инструментальном ящике
- Джойстик ускоренного перемещения по 2-м осям
