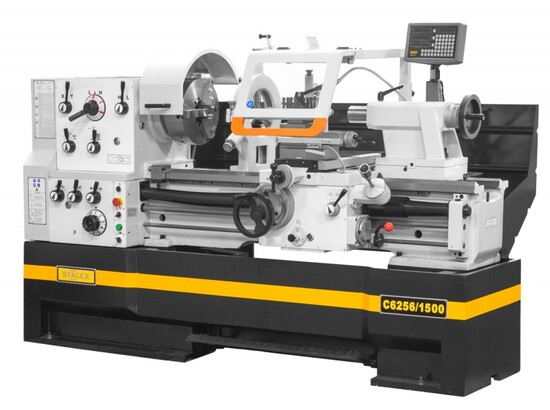

Станок токарно-винторезный Stalex C6256/1500
Каталог
Описание
Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.
Особенности станка:
- Монолитная станина станка
- Закаленные и отшлифованные направляющие станины
- Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
- Крепление шпинделя D1-8
- Съемный мостик станины (ГАП)
- Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне

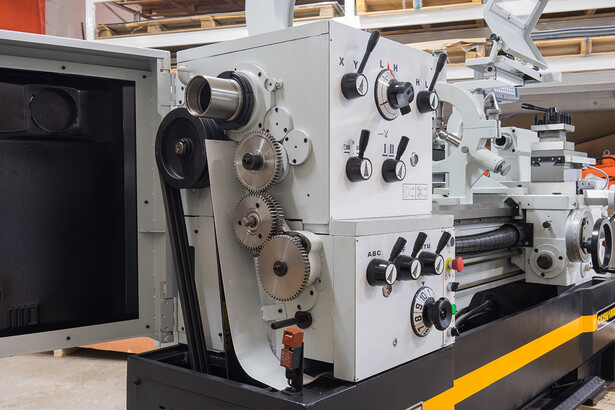

- Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
- Регулировка зазоров направляющих при помощи клиновых планок

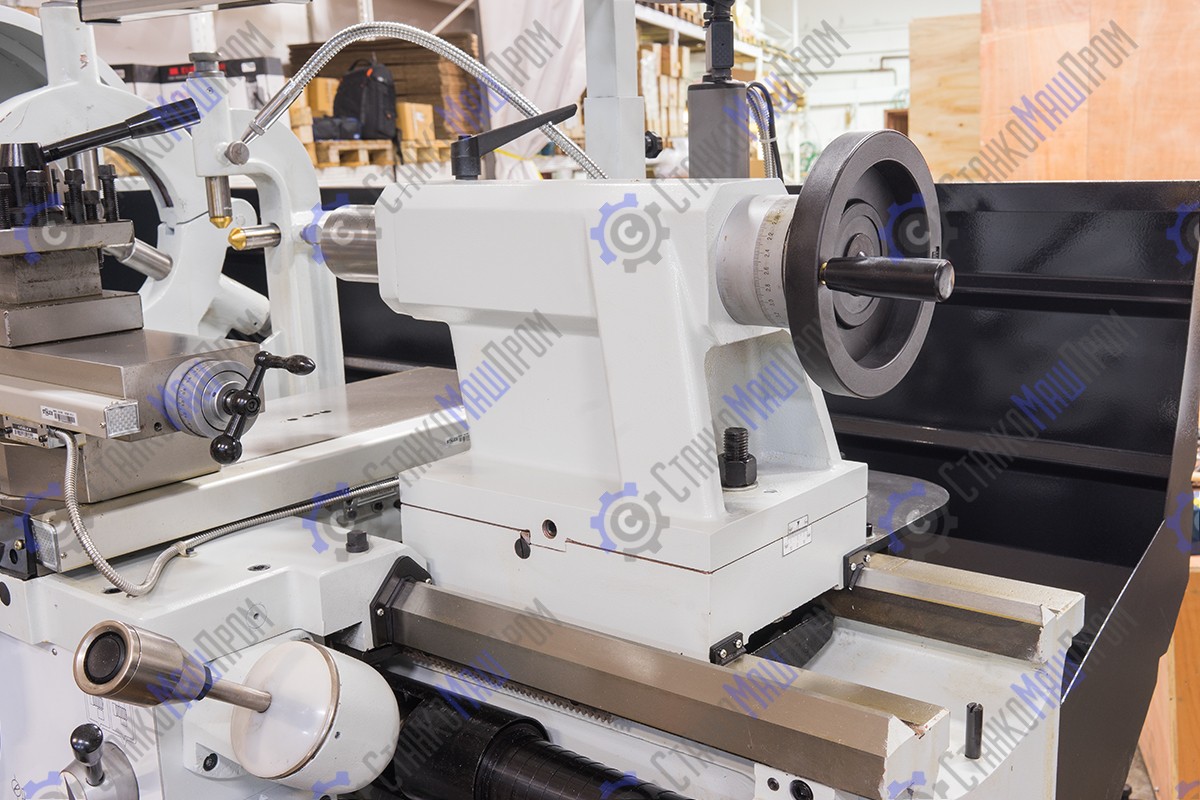

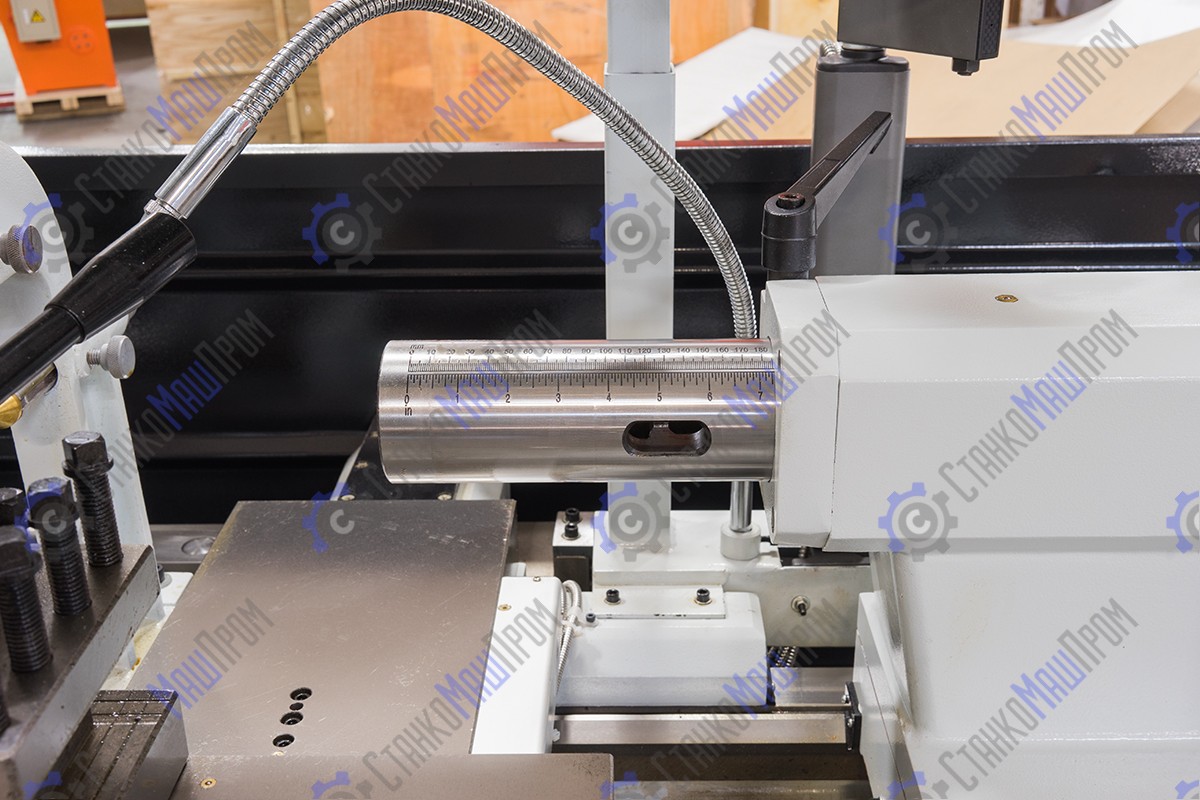

- Пиноль задней бабки и маховик имеют шкалу для точной установки

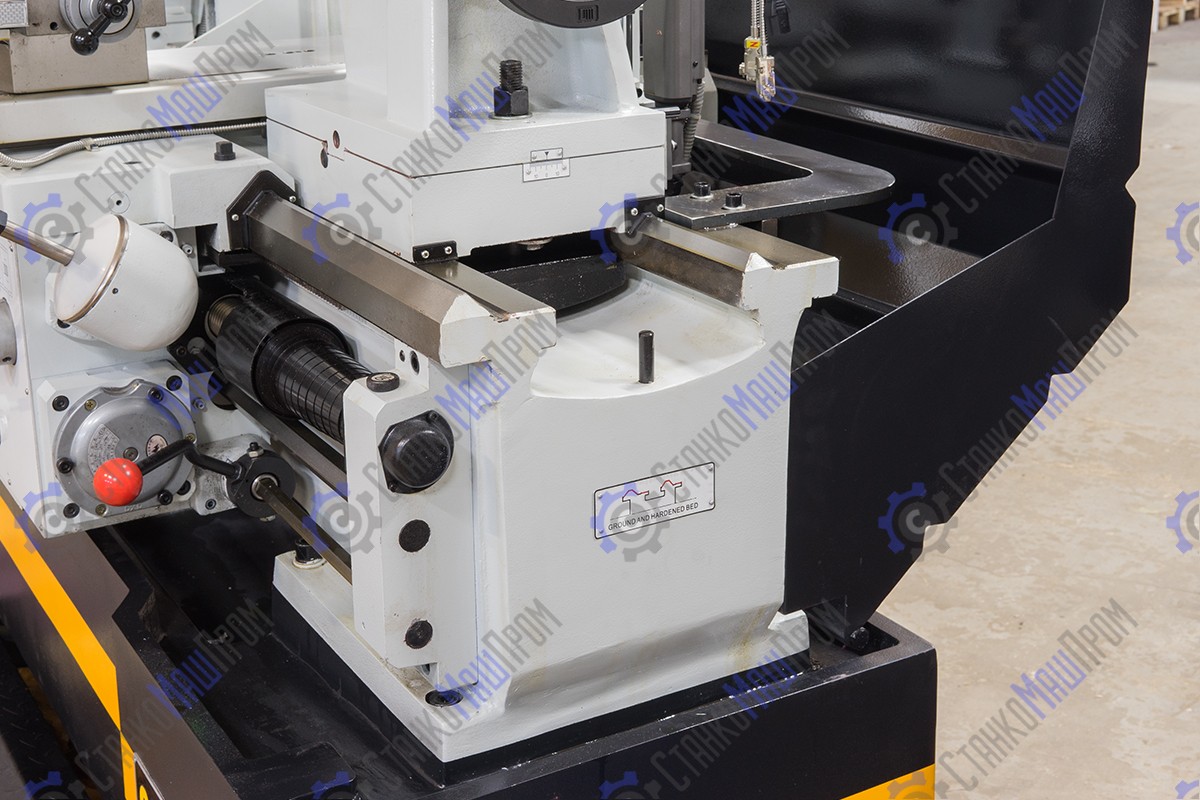

- Задняя бабка с регулировкой смещения для обточки конусов
- Изготовлен по стандарту СЕ

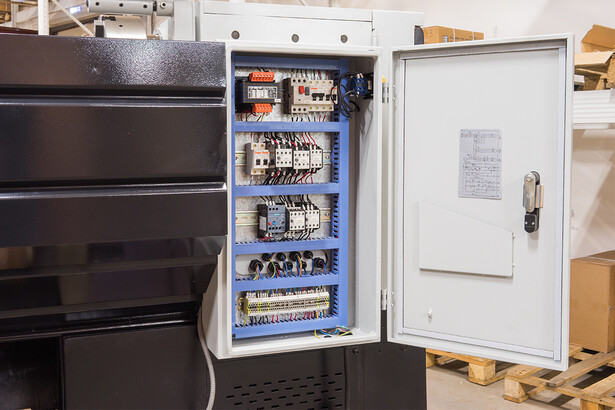

- Электрокомпоненты Siemens
Характеристики
| Диаметр обточки над станиной, мм | 560 |
| Макс. диаметр вращения (съемный мостик), мм | 785 |
| Диаметр обточки над поперечным суппортом, мм | 355 |
| Расстояние между направляющими, мм | 350 |
| Длина съемного мостика, мм | 170 |
| Расстояние между центрами, мм | 1000 |
| Частота вращения шпинделя, 12, об/мин | 25-1600 |
| Конус шпинделя | MТ-7 |
| Присоединение шпинделя, Camlock | D1-8 (DIN55029) |
| Проходное отверстие шпинделя, мм | 80 |
| Продольная подача,35, мм/об | 0,059-1,646 |
| Поперечная подача,42, мм/об | 0,020-0,573 |
| Метрическая резьба, 47 | 0,2-14 |
| Дюймовая резьба, 60, TPI | 2-112 |
| Питчевая резьба, 50, DP | 4-112 |
| Модульная резьба, 34, MP | 0,1-7 |
| Максимальный размер инструмента, мм | 25х25 |
| Ход поперечного суппорта, мм | 316 |
| Ход верхнего суппорта, мм | 130 |
| Конус пиноли задней бабки: | МТ-5 |
| Ход пиноли задней бабки, мм | 180 |
| Ускоренное перемещение суппорта в продольном направлении, м/мин | 4,5 |
| Ускоренное перемещение суппорта в поперечном направлении, м/мин | 1,9 |
| Максимальный крутящий момент, N/m | 900 |
| Максимальное усилие резания, N | 3700 |
| Максимальный вес заготовки в центрах, кг | 650 |
| Диаметр пиноли задней бабки, мм | 75 |
| Габаритные размеры, мм | 2390×1150×1460 |
| Мощность главного привода, кВт | 7,5 |
| Мощность насоса СОЖ, кВт | 0,13 |
| Масса нетто/брутто, кг | 2190/2600 |
Комплектация и особенности
Комплектация станка:

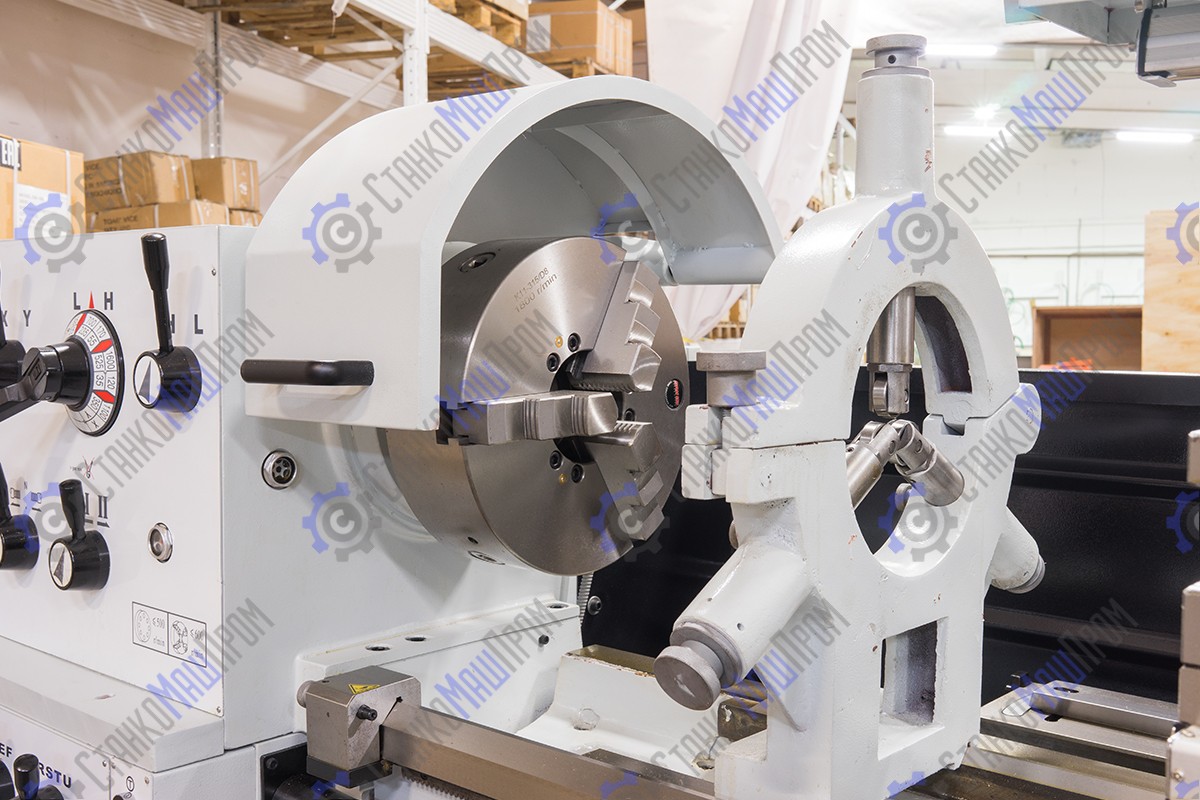

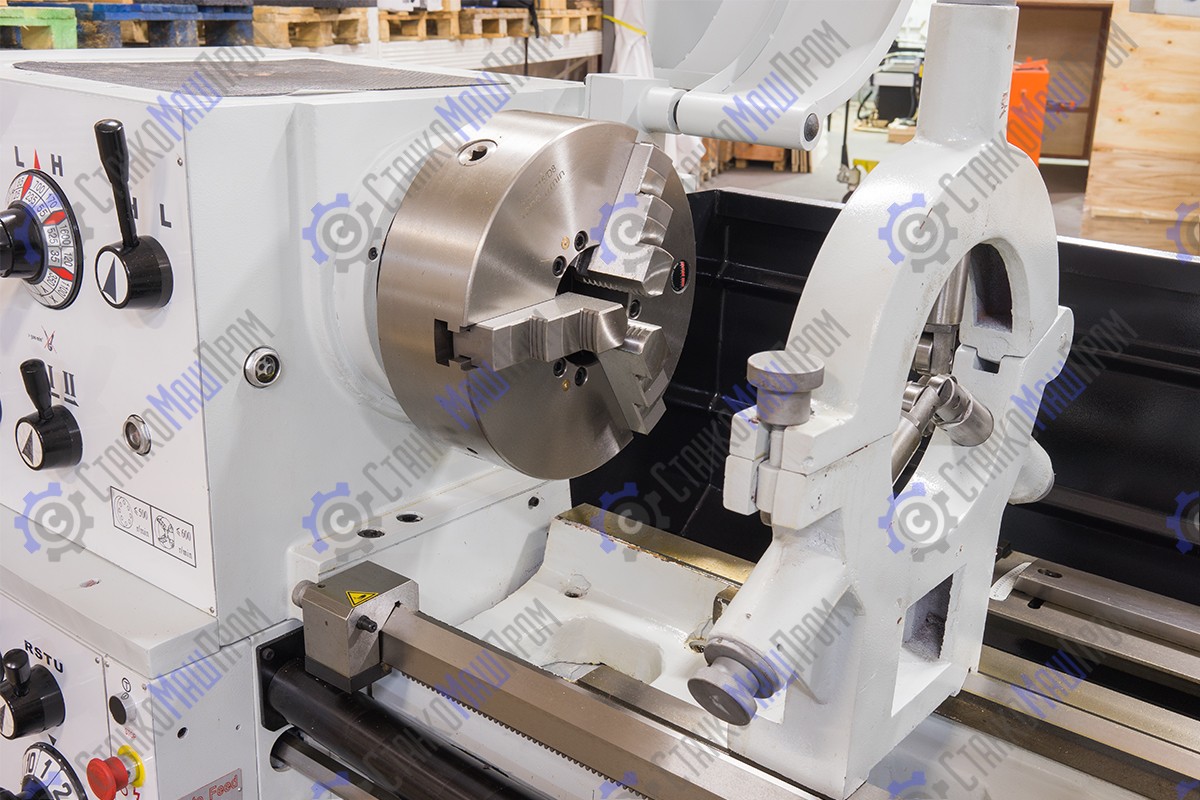

- 3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
- 4-х позиционный резцедержатель
- 4-х кулачковый патрон Ø350 мм
- Планшайба Ø 450 мм

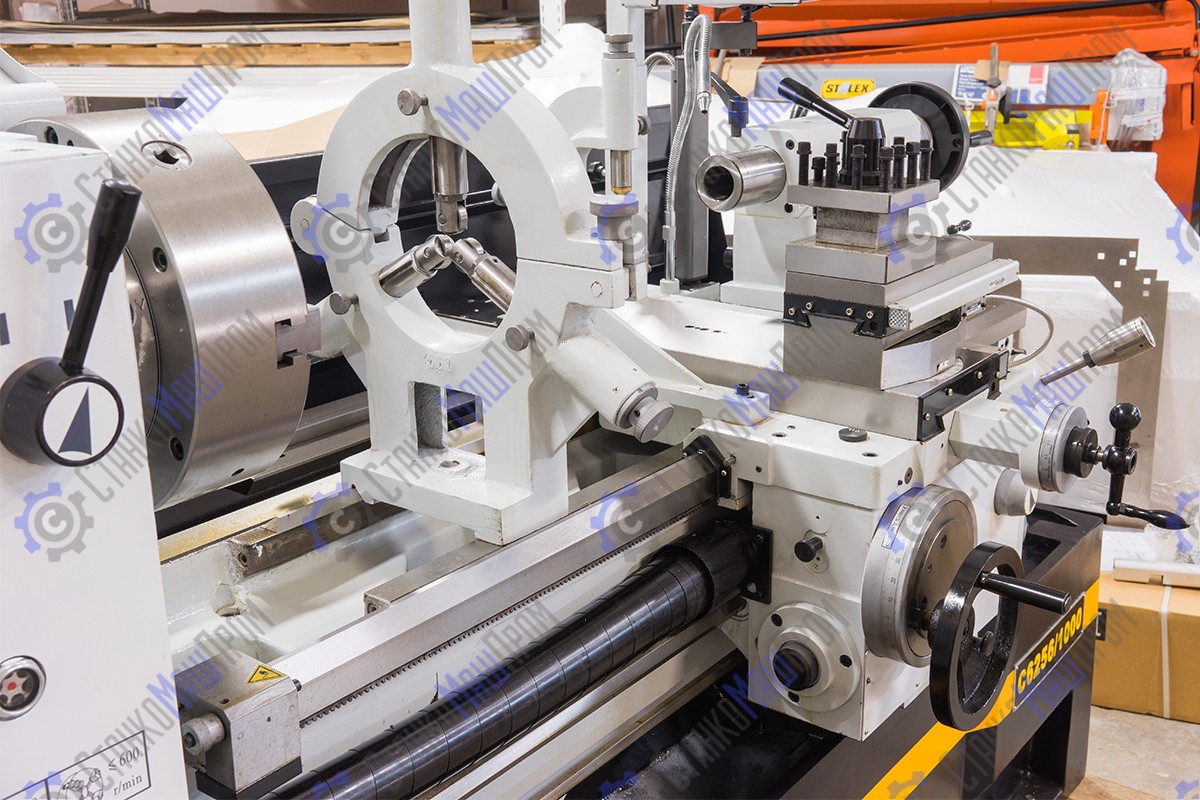

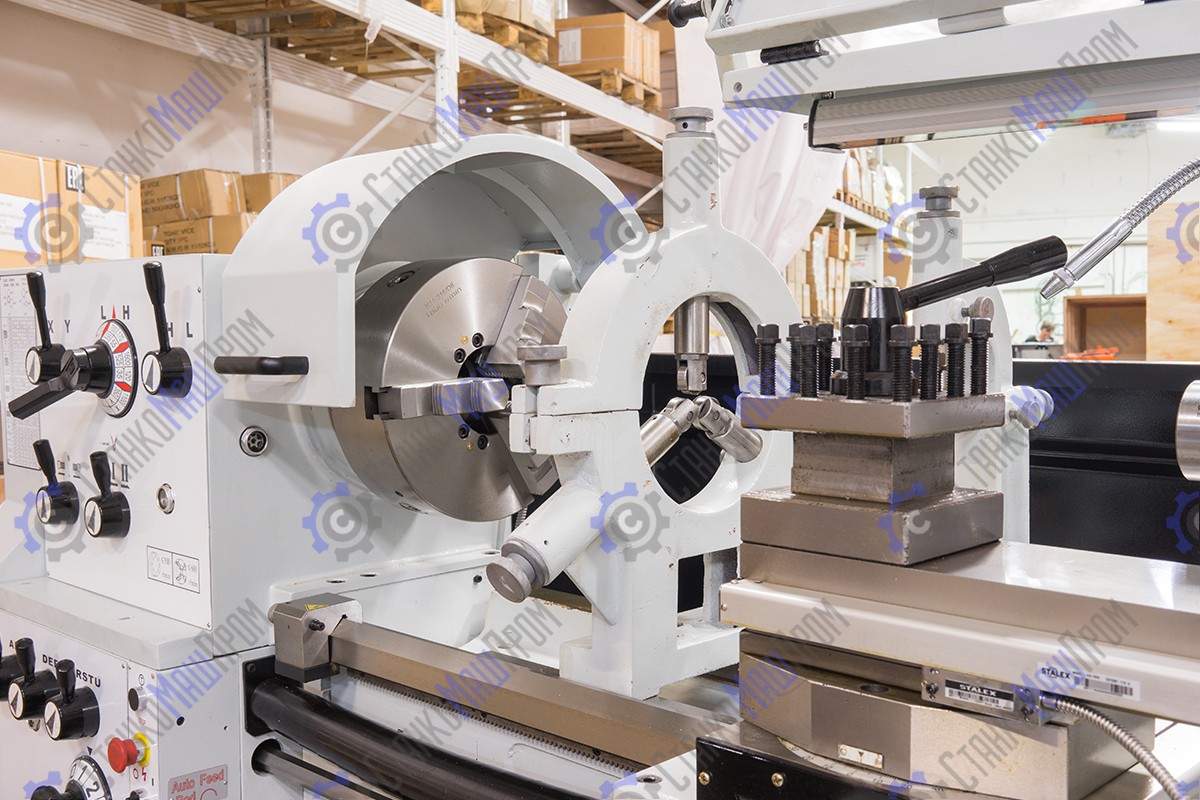

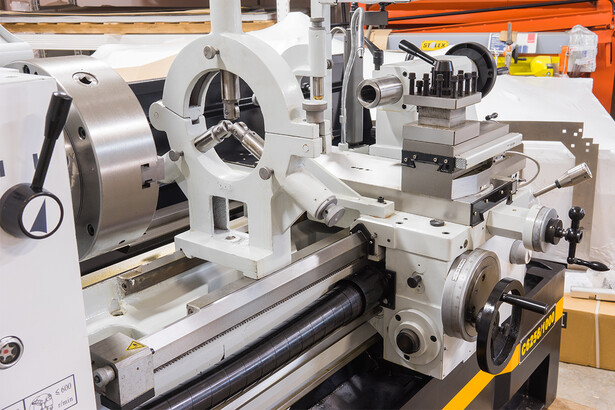

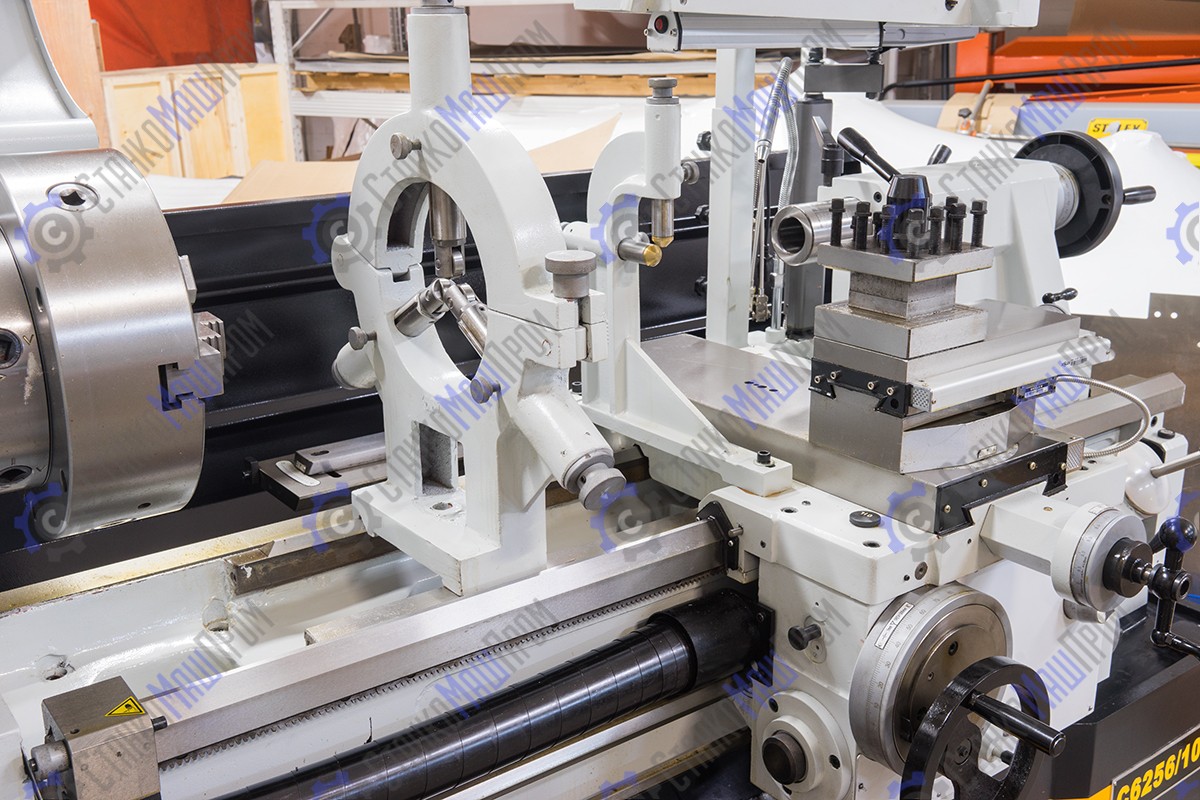

- Подвижный люнет Ø16-95 мм
- Не подвижный люнет Ø19-165 мм
- Не вращающийся центр МТ-5
- Вращающийся центр МТ-5
- Переходная втулка МТ-5
- Защитный экран патрона с концевым выключателем

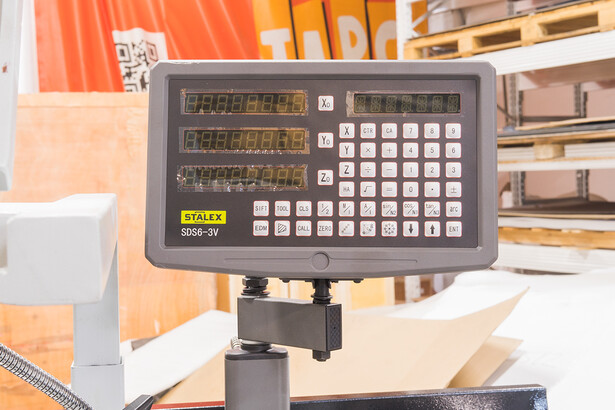

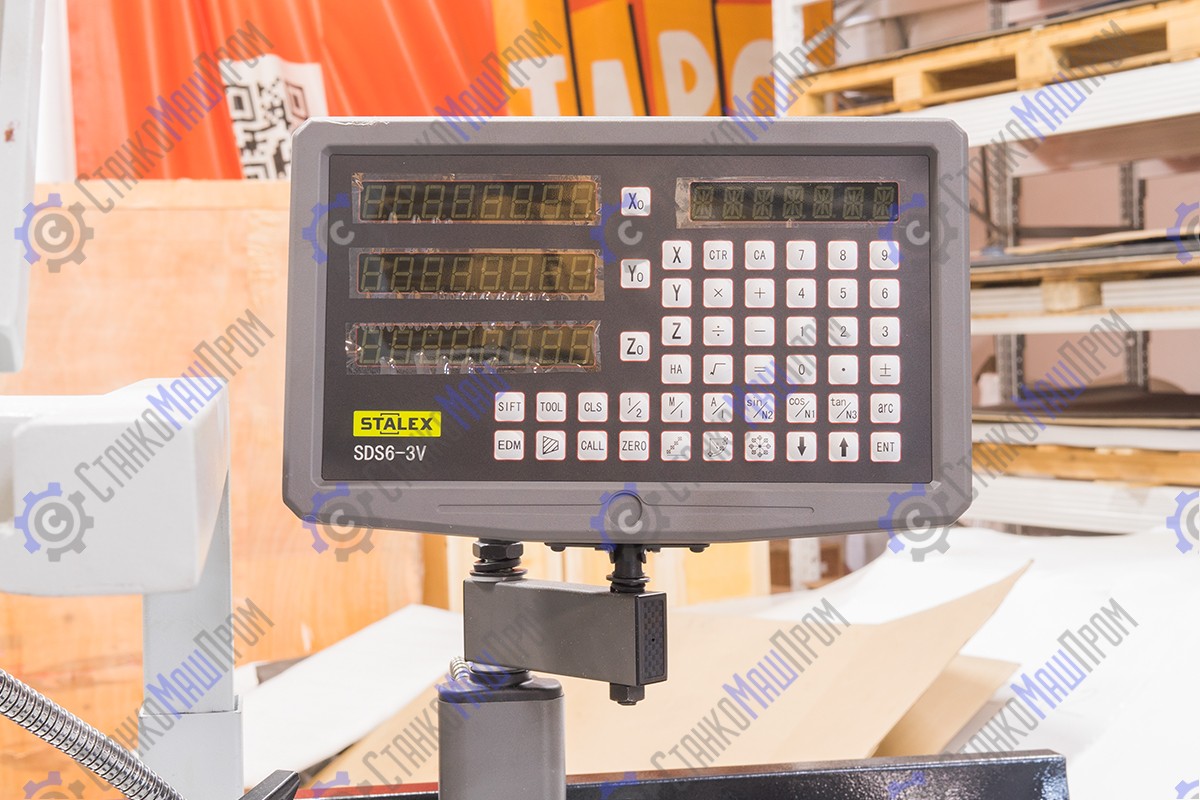

- УЦИ по трем осям(Sino)

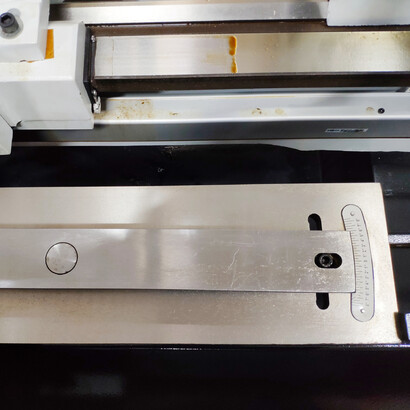

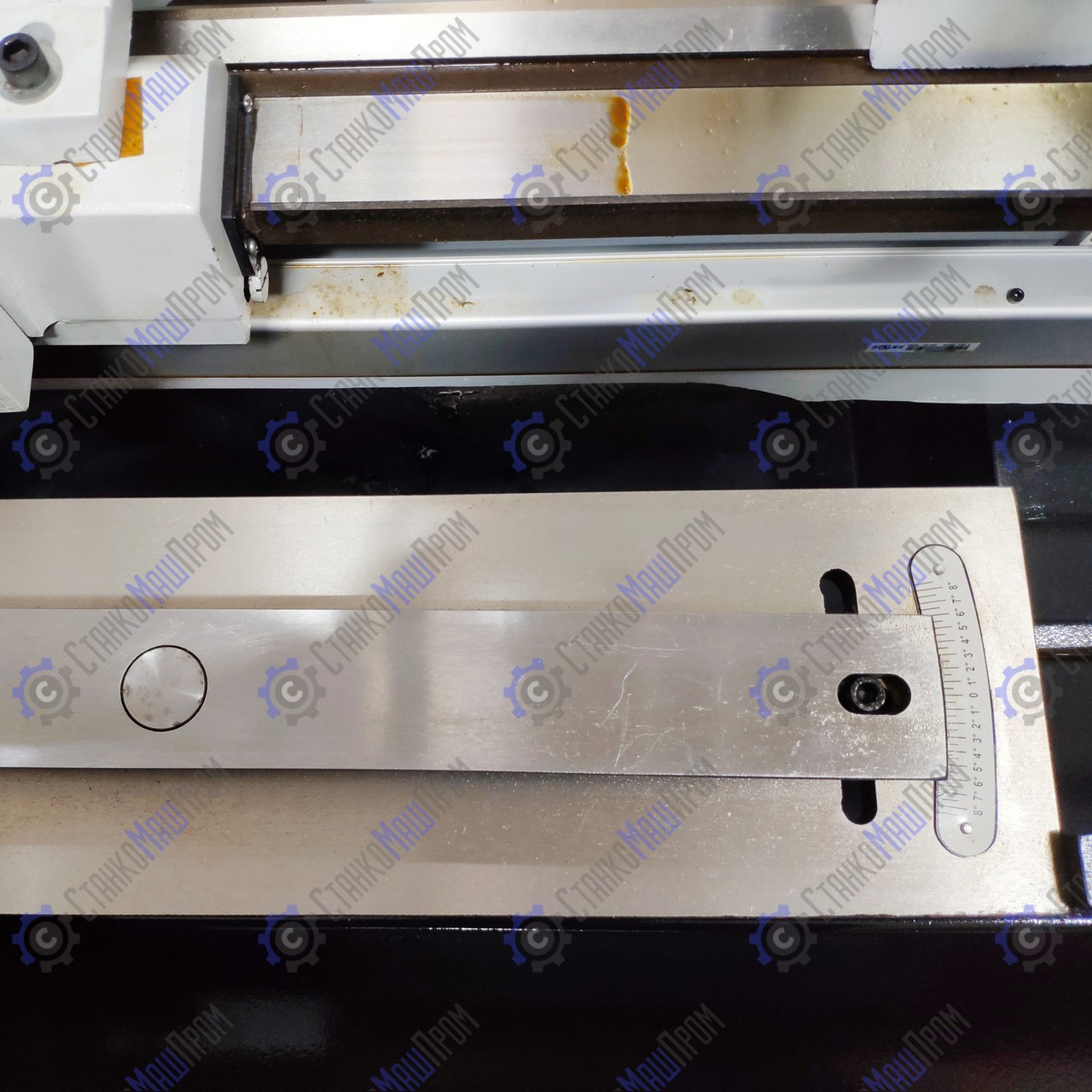

- Конусная линейка
- Джойстик ускоренного перемещения по 2-м осям
- Регулируемые опоры станины
- Задняя защитная стенка
- Ножной тормоз шпинделя с концевым выключателем
- Система подвода СОЖ
- Лампа местного освещения LED
- Инструкция по эксплуатации

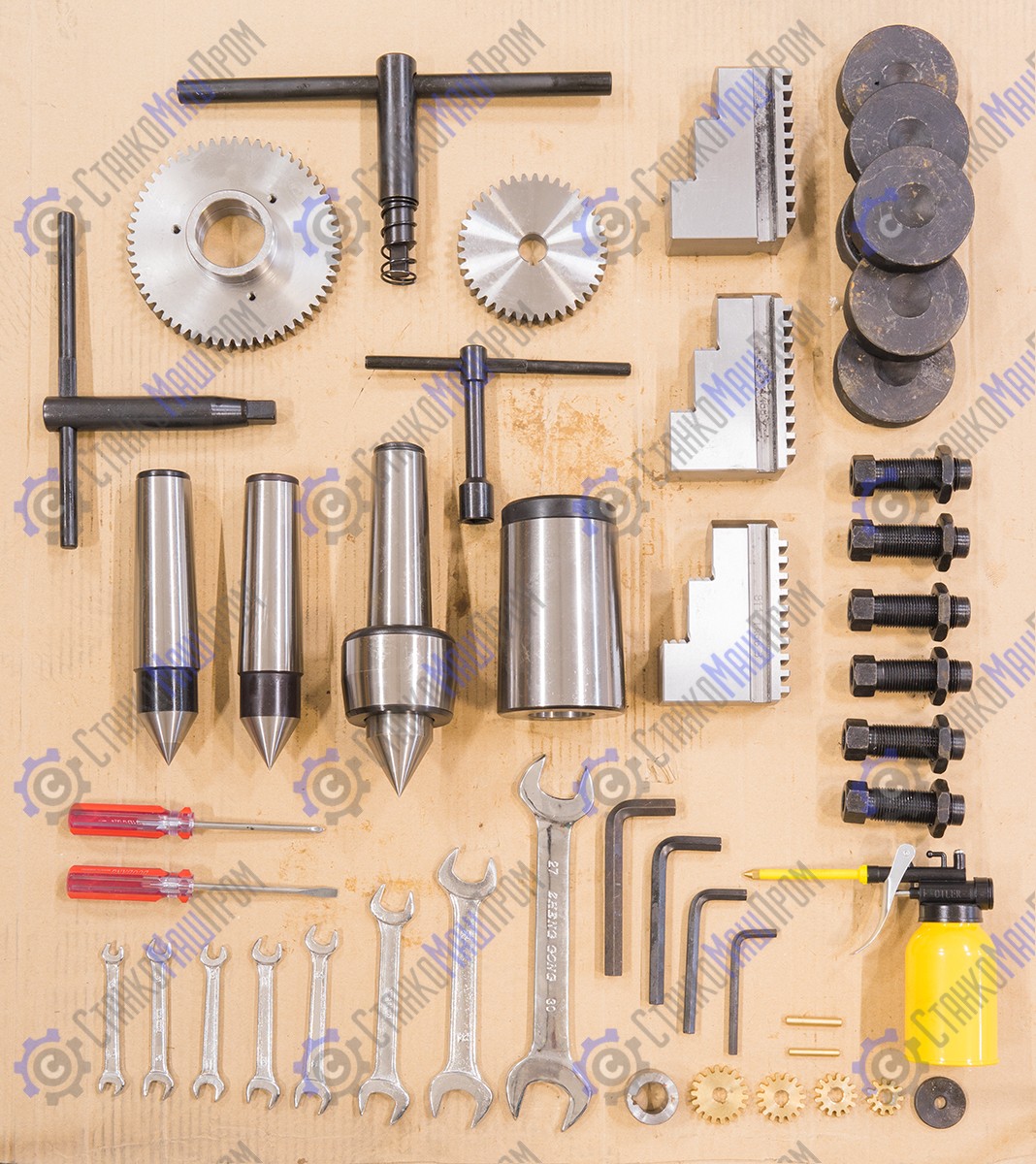

- Инструмент для обслуживания в инструментальном ящике
Оснастка
Доставка
Параметры груза
Масса брутто, кг: 2 600
Габариты в упаковке ДхШхВ, мм: 2390x1150x1460
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
Масса брутто, кг: 2 600
Габариты в упаковке ДхШхВ, мм: 2390x1150x1460
Стоимость доставки данного груза до Москвы рассчитывается индивидуально.
