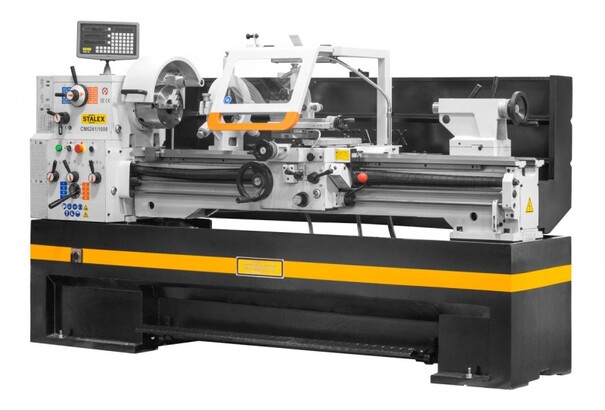

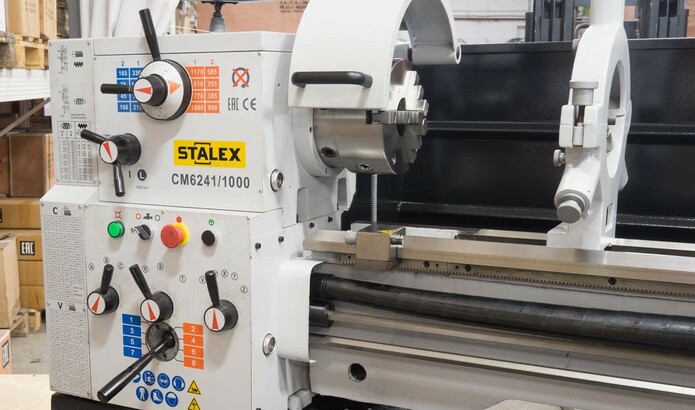

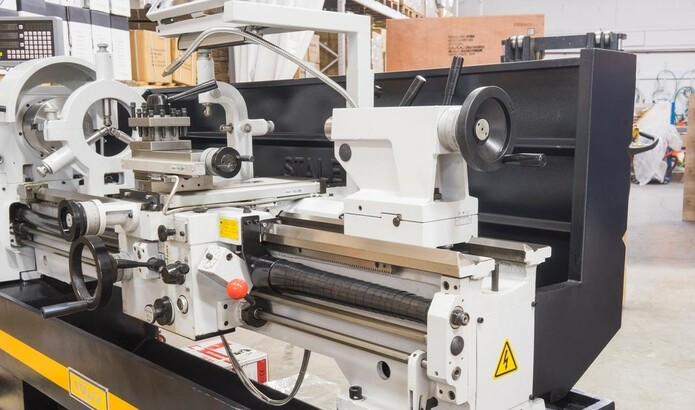

Станок токарно-винторезный Stalex CM6241/1000
Каталог
Описание
Особенности станка:
- Автоматическая продольная и поперечная подача
- Электрокомпоненты Siemens
- Массивная конструкция станины из высококачественного чугуна, а также шлифованные направляющие гарантирует работу без вибрации
- Автоподача по двум осям X/Y
- Установлена защита патрона, защита инструмента, защита ходового винта
- Погрешность соосности шпинделя менее 0. 009 мм
- Погрешность биения токарного патрона менее 0. 05 мм
- Шестерни гитары для автоподачи и нарезания резьбы металлические (закаленные)
- Мощный двигатель рассчитан на продолжительную работу
- Шпиндель изготовлен с высокой точностью
- Изготовлен в соответствии с европейскими стандартами
Характеристики
| Диаметр обработки над станиной, мм | 410 |
| Диаметр обработки над суппортом, мм | 255 |
| Длина выемки (ГАП), мм | 190 |
| Высота центров, мм | 205 |
| Расстояние между центрами, мм | 1000 |
| Ширина станины, мм | 250 |
| Диаметр обработки над выемкой (ГАП), мм | 580 |
| Диаметр отверстия шпинделя, мм | 52 |
| Диапазон частот вращения | 16 |
| Частота вращения шпинделя, об/мин | 45—1800 |
| Предел продольных рабочих подач, мм/об | 0.05—1,7 |
| Предел поперечных рабочих подач, 42 мм/об | 0.025—0.85 |
| Метрическая резьба,39, мм | 0,2-14 |
| Дюймовая резьба,45, TPI | 2-72 |
| Диаметральная резьба,21, DP | 8-44 |
| Модульная резьба,18, MP | 0,3-3,5 |
| Торец шпинделя | D1-6 |
| Внутренний конус шпинделя | MT6 |
| Перемещение поперечного суппорта, мм | 210 |
| Сечение резцов, мм | 20х20 |
| Перемещение малого продольного суппорта, мм | 140 |
| Мощность главного привода, кВт | 3,0/4,5 |
| Диаметр пиноли задней бабки, мм | 50 |
| Ход пиноли задней бабки, мм | 120 |
| Конус пиноли задней бабки | MT4 |
| Смещение задней бабки, мм | ±13 |
| Мощность насоса охлаждения, кВт | 0,1 |
| Габариты станка, мм | 1940×850×1320 |
| Габариты упаковки, мм | 2060х900х1640 |
| Масса станка (нетто/брутто), кг | 1160/1350 |
Комплектация и особенности
Комплектация станка:
- Патрон 3-х кулачковый Ø200 мм
- 4-х кулачковый патрон Ø250 мм
- УЦИ по 3-м осям (Sino)
- Лампа местного освещения LED
- Защита ходового вала
- Защита патрона
- Защита резцедержателя
- Система подачи СОЖ
- Поддон для стружки
- Упорный не вращающийся центр MT4
- Вращающийся центр МТ-4
- Переходник МТ-4
- Конусная линейка

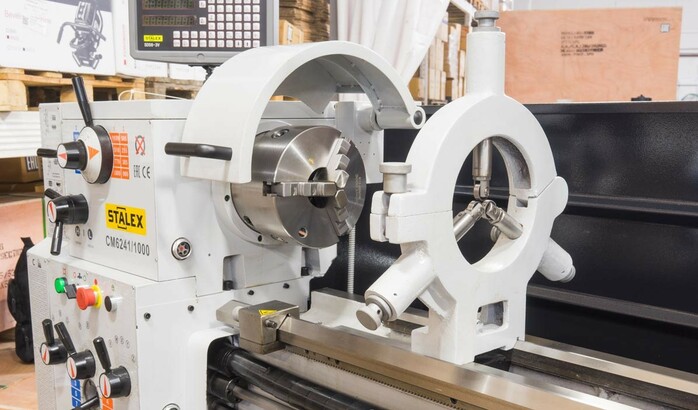

- Подвижный люнет Ø13-80 мм
- Не подвижный люнет Ø13-152 мм
- Анкерные болты 6 шт
- Документация
