Описание

Токарно-винторезный станок предназначен для токарной обработки, резьбонарезания, сверления черных и цветных металлов, а также полимерных материалов, поддающихся обработке резанием.

Особенности станка:

Монолитная станина станка
Массивная конструкция станка, расстояние между направляющими 400 мм
Закаленные и отшлифованные направляющие станины
Закаленные и отшлифованные шестерни в коробке скоростей и коробке подач
Съемный мостик станины (ГАП)
Коробка скоростей, подач и продольного суппорта постоянно работают в масляной ванне
Полноразмерная коробка подач с возможностью нарезания метрических, дюймовых, модульных и питчевых резьб
Толчковый режим работы шпинделя
Пиноль задней бабки и маховик имеют шкалу для точной установки
Задняя бабка с регулировкой смещения для обточки конусов
СЕ комплектация
Электрокомпоненты Siemens

Характеристики

Диаметр обточки над станиной, мм	800
Макс. диаметр вращения (съемный мостик), мм	1035
Диаметр обточки над поперечным суппортом, мм	570
Расстояние между направляющими, мм	405
Длина съемного мостика, мм	250
Расстояние между центрами, мм	2000
Рабочая длина продольного точения, мм	1850
Частота вращения шпинделя, 16, об/мин	25-1600
Конус шпинделя	Ø113 1:20 MT-7
Торец шпинделя	D1-8
Патрон 3-х кулачковый, мм	315
Проходное отверстие шпинделя, мм	105
Продольная подача,25, мм/об	0,044-1,48
Поперечная подача,25, мм/об	0,022-0,74
Метрическая резьба, 54	0,45-120
Дюймовая резьба, 44, TPI	7/16-80
Питчевая резьба, 42, DP	7/8-160
Модульная резьба, 46, MP	0,25-60
Резьба ходового вала, TPI	40 мм х 2
Максимальный размер инструмента, мм	25х25
Ускор. перем. продольного суппорта, м/мин	4,5
Ускор. перем. поперечного суппорта, м/мин	1,9
Ход поперечного суппорта, мм	420
Ход верхнего суппорта, мм	230
Конус пиноли задней бабки	МТ-5
Ход пиноли задней бабки, мм	235
Диаметр пиноли задней бабки, мм	90
Мощность главного привода, кВт	7,5
Мощность насоса СОЖ, кВт	0,13
Мотор ускоренного перемещения, кВт	0,37
Габаритные размеры, мм	3710×1140×1910
Масса нетто/брутто, кг	3455/4005

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

3-х кулачковый патрон Ø315 мм с прямыми/обратными кулачками
4-х позиционный резцедержатель
4-х кулачковый патрон с независимыми кулачками Ø400 мм
Планшайба Ø450 мм
Подвижный люнет Ø20-130 мм
Не подвижный люнет Ø20-190 мм
Не вращающийся центр МТ-5
Переходная втулка МТ-5
Защитный экран патрона с концевым выключателем
УЦИ по трем осям
Вал управления с регулируемыми кулачками (откл.продольной подачи)
Ускор.перемещение по оси Х
Концевой упор продольного перемещения
Регулируемые опоры станины
Поддон для сбора стружки
Задняя защитная стенка
Ножной тормоз шпинделя с концевым выключателем
Система подвода СОЖ
Галогенная лампа местного освещения
Инструкция по эксплуатации и деталировка с сертификатом СЕ
Инструмент для обслуживания в инструментальном ящике
Сертификат точности

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 4 005
Габариты в упаковке ДхШхВ, мм: 3710x1140x1910

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

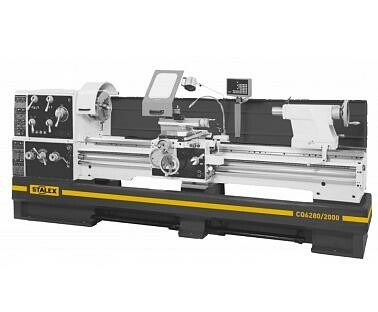

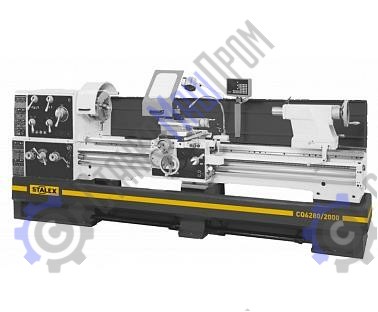

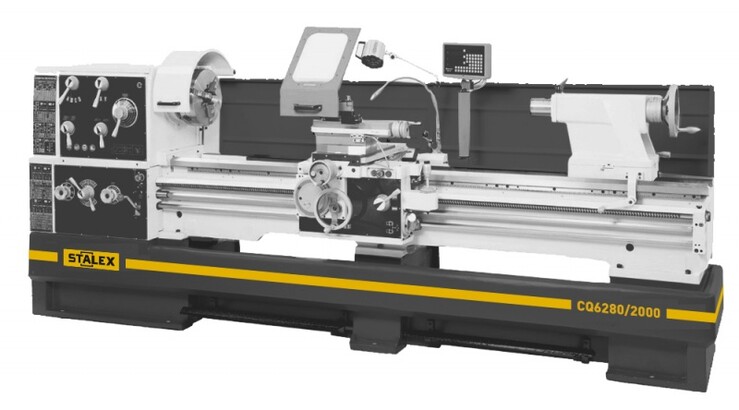

Станок токарно-винторезный Stalex CQ6280/2000
