Описание

Универсально-фрезерный станок MUF50 предназначается для осуществления всевозможных фрезерных работ. Обработка может производиться при помощи различных фрез: дисковых, цилиндрических, фасонных, модульных, торцевых, червячных и других. При помощи станка MUF50 можно производить обработку различных плоскостей, зубчатых колес, канавок, а также растачивать отверстия в деталях из чугуна, стали, пластмассы, цветных металлов. Быстрота переналадки инструмента, а также простота обслуживания станка в целом делают станок незаменимым в мелкосерийном производстве.

Особенности станка:

Вертикальный и горизонтальный шпиндель
Усиленные упорные подшипники шпинделя

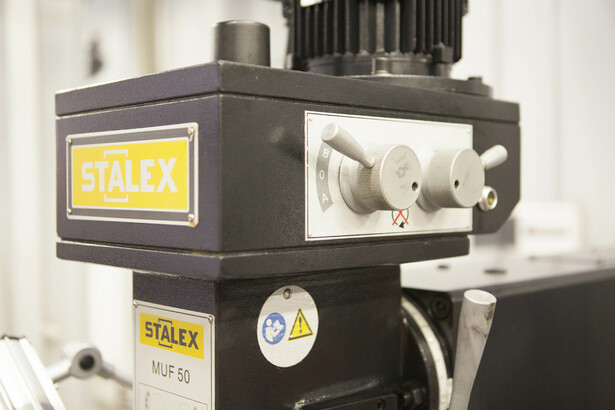

Вращение вертикального шпинделя через редуктор с зубчатым приводом
Наклон фрезерной головки на угол ± 45° влево/вправо

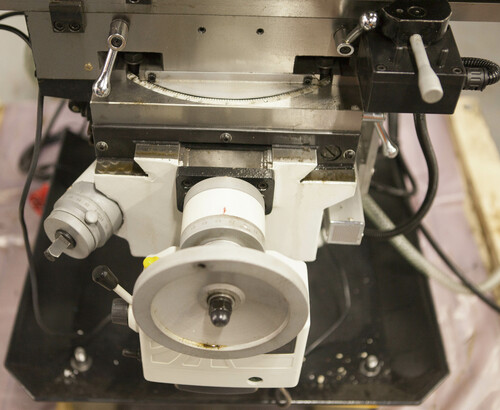

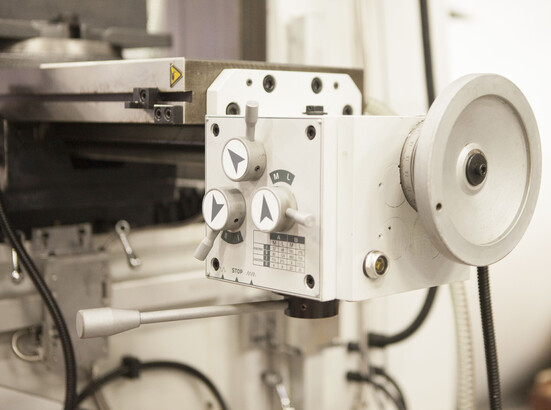

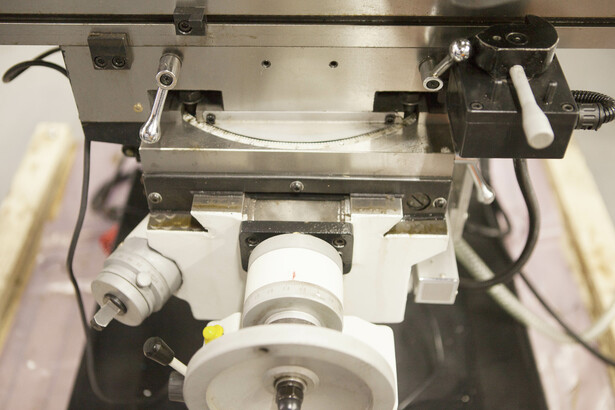

Автоматическая подача по осям Х/Y
Встроенное устройство подвода СОЖ
Лампа местного освещение
УЦИ по 3-м осям
Стандарт СЕ

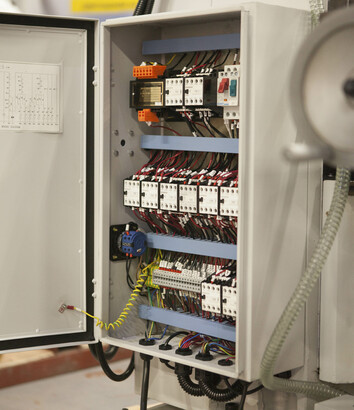

Электрокомпоненты Siemens

Характеристики

Макс. диаметр сверления, мм	30
Макс. диаметр торцевого фрезерования, мм	100
Макс. диаметр концевого фрезерования, мм	25
Вертикальный шпиндель
Частота вращения шпинделя, 8, об/мин	115-1750
Конус шпинделя	ISO40
Ход пиноли шпинделя, мм	125
Диапазон наклона головки	±45°
Расстояние шпиндель-стойка, мм	230-685
Расстояние шпиндель-стол, мм	0-390
Горизонтальный шпиндель
Частота вращения шпинделя, 9, об/мин	60-1350
Конус шпинделя	ISO40
Расстояние шпиндель-стол, мм	0-390
Фрезерный стол
Размер стола, мм	1000x240
Ход стола по оси Х x Y x Z, мм	580x180х320
Ускоренный ход стола по оси Х, мм/мин	32-700
Т-образные пазы, 3, мм	16
Напряжение питания, В	380
Выходная мощность, вертик./горизонт., кВт	1,5
Потребляемая мощность, вертик./горизонт., кВт	2,2
Габаритные размеры, мм	1500х1430х2100
Масса, кг	980

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация станка:

Сверлильный патрон Ø16 мм
УЦИ по трем осям
Оправка сверлильного патрона
Цанговый патрон с набором цанг (4-16мм)
Зажимная тяга, 2 шт.
Оправка для горизонтального фрезерования.
Устройство подвода СОЖ
Тиски фрезерные, ширина губок 160 мм
Масляный поддон
Автоподача по осям X/Y
Лампа местного освещения LED
Инструмент для обслуживания

Оснастка

Доставка

Параметры груза
Масса брутто, кг: 980
Габариты в упаковке ДхШхВ, мм: 1500x1430x2100

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

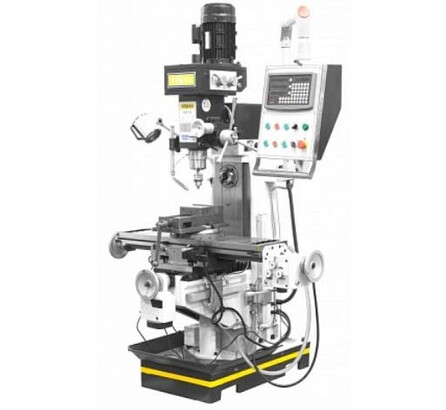

Станок универсальный фрезерный Stalex MUF50 DRO
