Описание

Универсально-фрезерный станок предназначен для фрезерования, сверления, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных материалов.

Особенности станка:

Вертикальный и горизонтальный шпиндели
Макс. радиальное биение переднего конца шпинделя – 0,01 мм
Усиленные упорные подшипники шпинделя
Автоматический ход пиноли
Режим резьбонарезания
Правое и левое вращение шпинделя
Цифровая индикация перемещения по оси X, Y, Z
Наклон головки на угол ± 45° влево/вправо

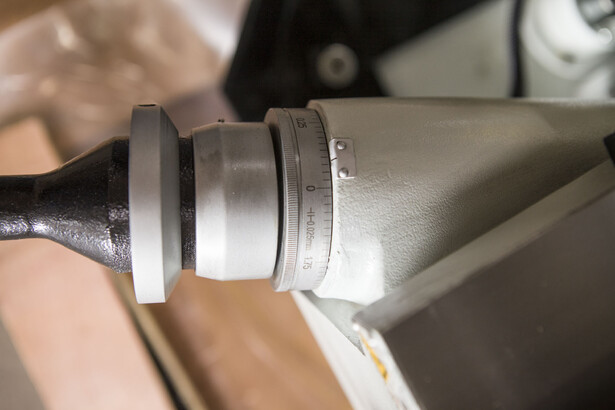

Точная регулировка подачи по оси Z
Автоматическая подача по оси X, Y, Z
Встроенное устройство подвода СОЖ и поддон для сбора стружки
Лампа освещения

Характеристики

Максимальный диаметр сверления (чугун), мм	40 (автоподача 16)
Максимальный диаметр торцевой фрезы, мм	125
Максимальный диаметр концевой фрезы, мм	25
Максимальный диаметр резьбонарезания	М16
ВЕРТИКАЛЬНЫЙ ШПИНДЕЛЬ

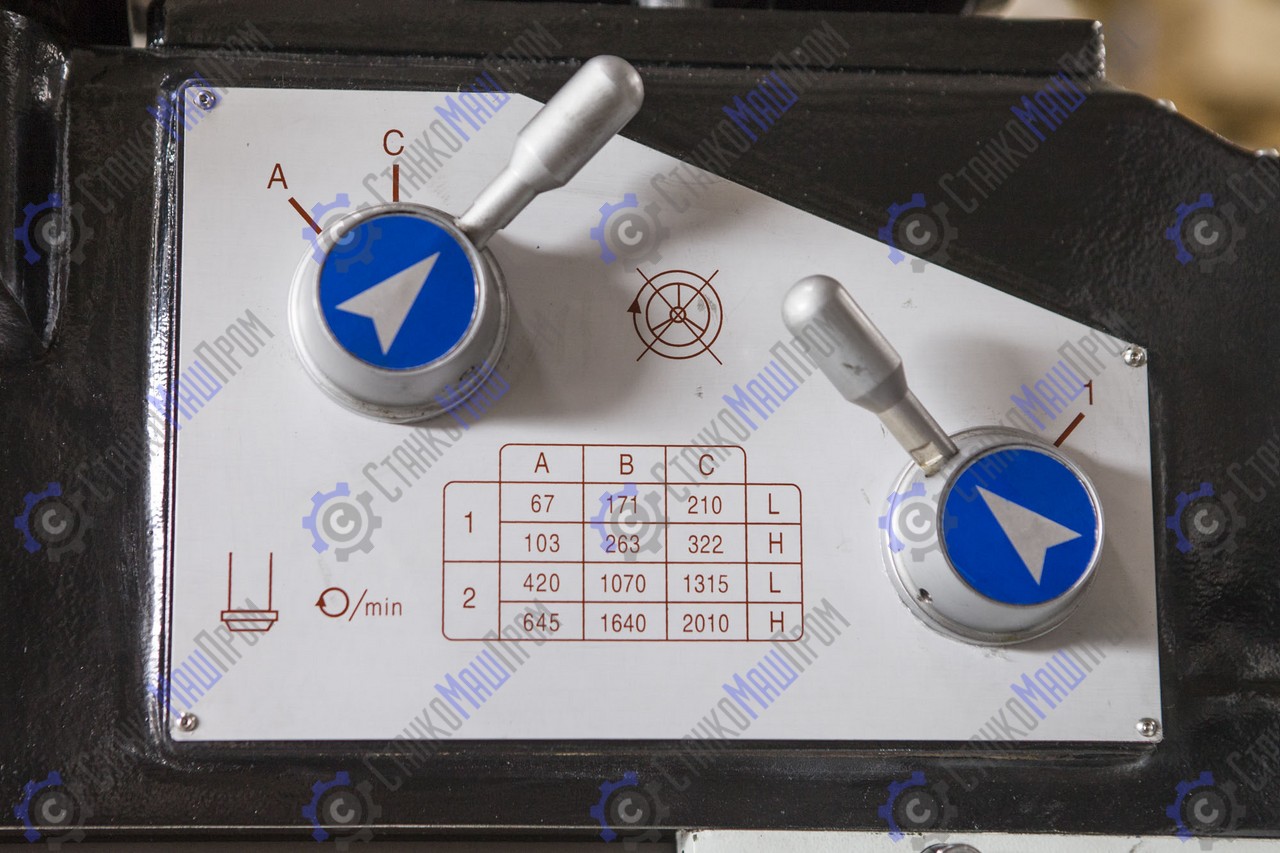

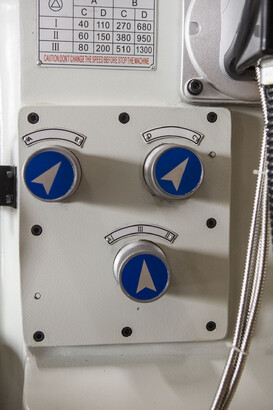

Частота вращения шпинделя, 12, об/мин	67-2010
Конус шпинделя	ISO40 DIN 2080

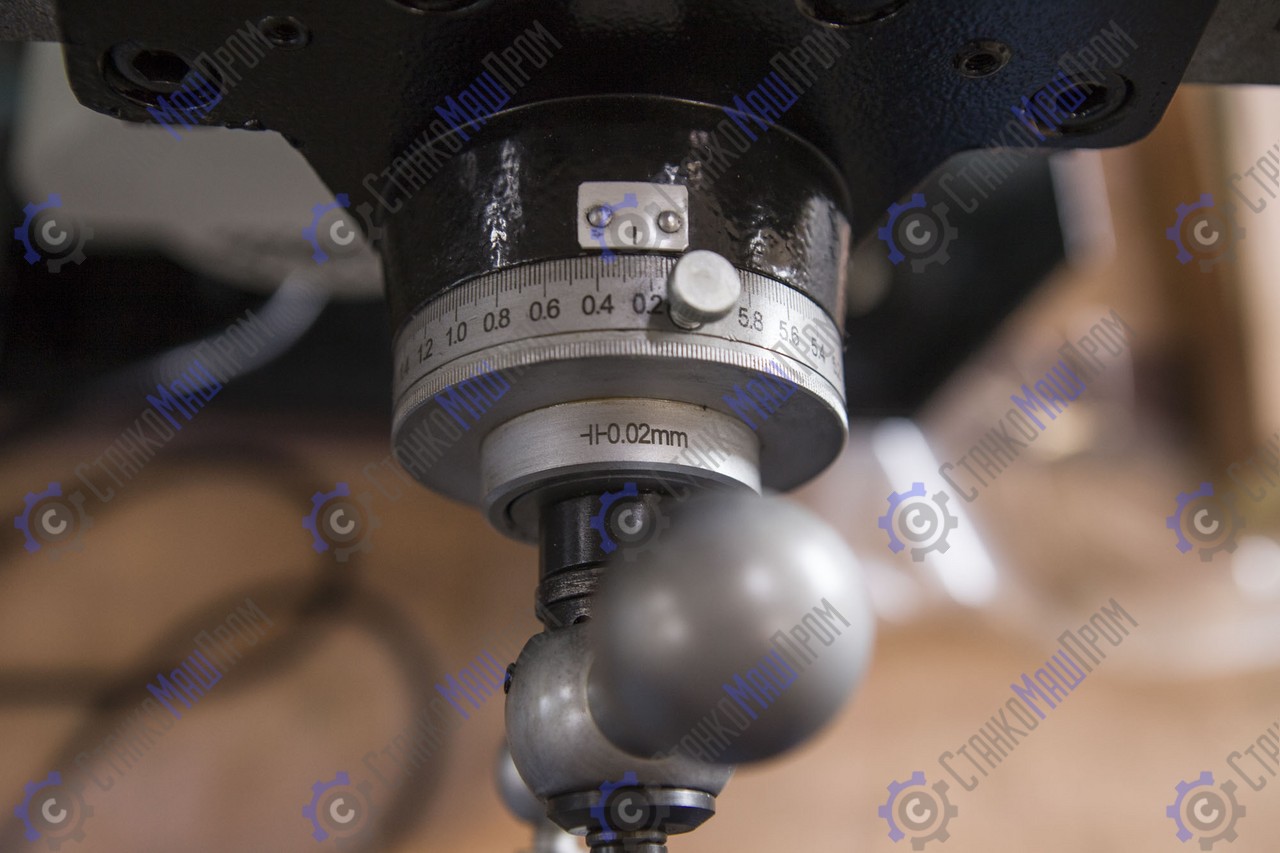

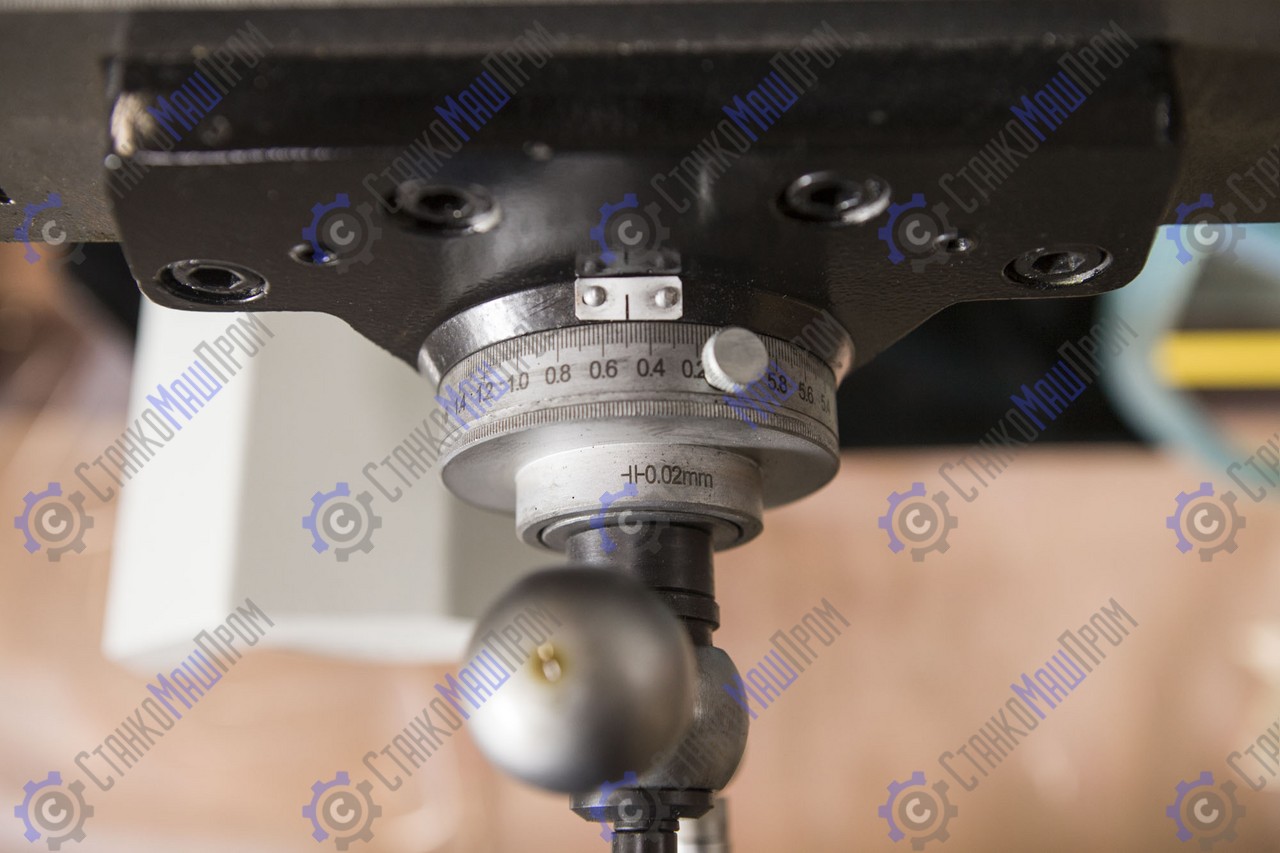

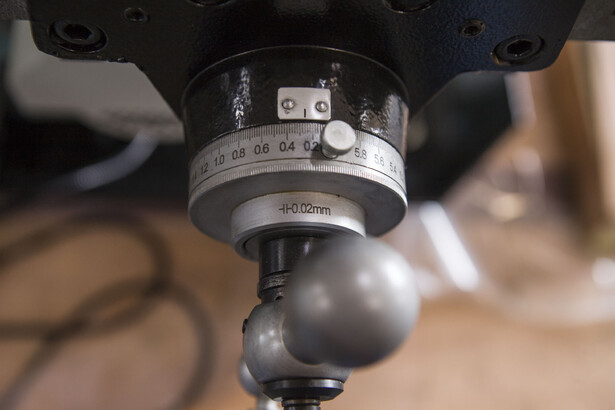

Ход пиноли шпинделя, мм	120
Автоматическая подача пиноли,мм/об	0,1/0,15/0,3
Диапазон наклона головки, ⁰	±45
Расстояние шпиндель-стойка, мм	200-550
Расстояние шпиндель-стол, мм	80-420
ГОРИЗОНТАЛЬНЫЙ ШПИНДЕЛЬ
Частота вращения шпинделя, 12, об/мин	40-1300
Конус шпинделя	ISO40 DIN 2080
Расстояние шпиндель-стол, мм	0-340
ФРЕЗЕРНЫЙ СТОЛ
Размер стола, мм	1120х260
Максимальное перемещение стола по оси X, мм	600
Максимальное перемещение стола по оси Y, мм	300

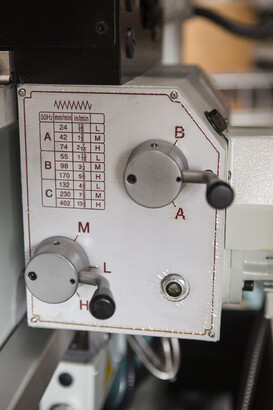

Диапазон подач,мм/мин	24-402
Т-образные пазы, 3, мм	14
Напряжение питания, В	380
Выходная мощность, вертик./горизонт., S1 100, кВт	1,5/2,2
Потребляемая мощность, вертик./горизонт., S6 40%, кВт	2,2
Габариты (ДхШхВ), мм	1580×1450×2150
Вес (нетто), кг	1480

Нашли ошибку в описании? Сообщите нам!

Комплектация и особенности

Комплектация:

Сверлильный патрон Ø16 мм
Оправка сверлильного патрона
УЦИ по 3-м осям
Переходные оправки ISO40/Mk-4, ISO40/Mk-3, ISO40/Mk-2
Оправка торцевой фрезы ISO40/ Ø32 мм
Цанговый патрон ISO40 с набором из 8 цанг Ø 4, 5, 6, 8, 10, 12, 14, 16 мм
Клин сверлильного патрона
Ключ 21/24
Зажимная тяга, 2 шт.
Оправка для горизонтального фрезерования,2 шт.
Лампа местного освещения
Система подвода СОЖ
Инструкция по эксплуатации
Сертификат точности
Упаковочный лист

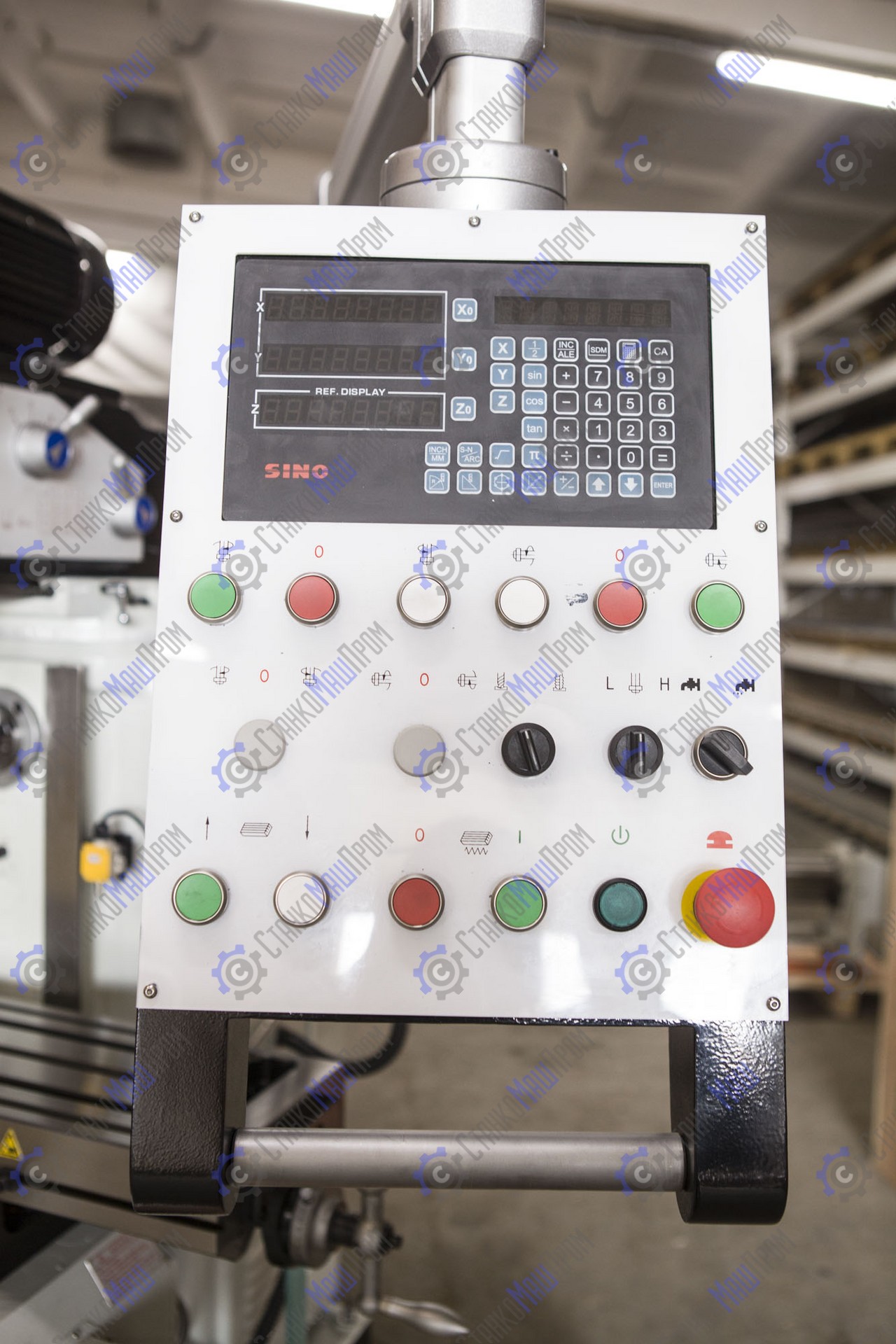

Устройство цифровой индикации X POS DRO 3:

	X POS DRO 3
Количество осей	3
Цена деления	0,005 мм
Количество знаков	8
Быстродействие	60 м/мин
Погрешность дискретности	± 1 знак
Напряжение питания	93-250 В

Доставка

Параметры груза
Масса брутто, кг: 1 480
Габариты в упаковке ДхШхВ, мм: 1580x1450x2150

Стоимость доставки данного груза до Москвы рассчитывается индивидуально.

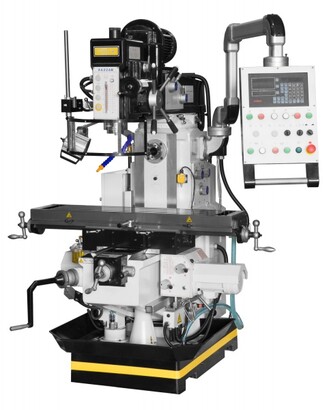

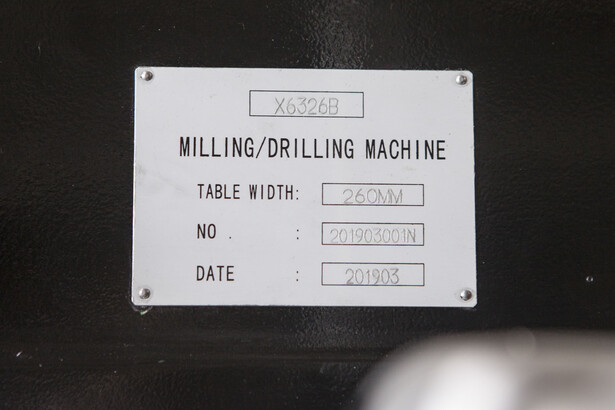

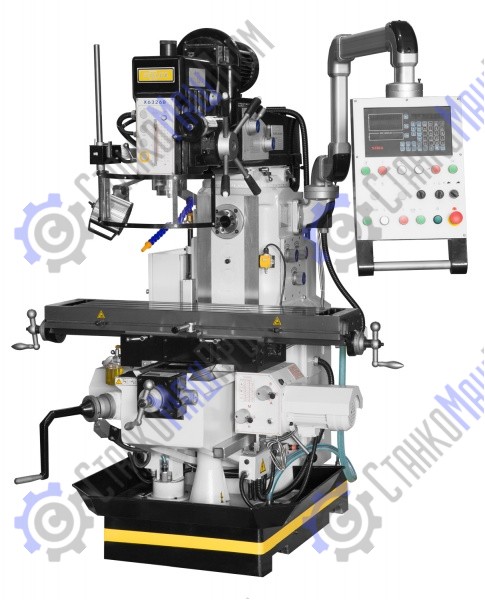

Станок универсальный фрезерный Stalex X6326B
