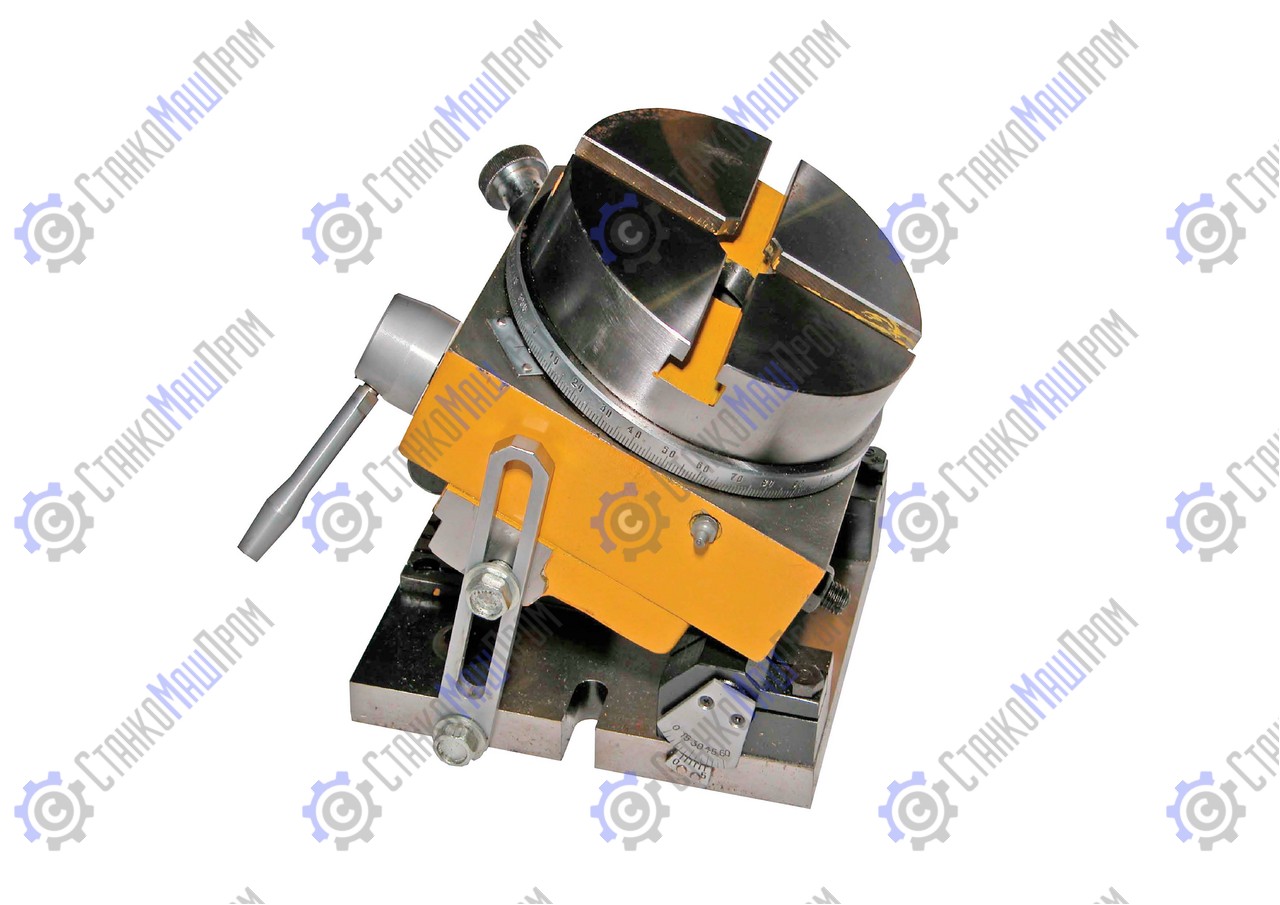

Стол делительный синусный с магнитным патроном 3Е70.П11-02

Стол делительный синусный с магнитным патроном 3Е70.П11-02 — это высокоточная станочная оснастка, предназначенная для базирования и закрепления плоских ферромагнитных деталей под заданным углом. Приспособление используется преимущественно на плоскошлифовальных, фрезерных и координатно-расточных станках для обработки наклонных плоскостей, скосов и клиновых поверхностей с жесткими допусками на геометрию.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

Главным отличием данной модели является наличие магнитной плиты, которая позволяет фиксировать заготовки без использования механических прихватов. Это освобождает всю верхнюю плоскость детали для обработки проходным инструментом за один установ. Отсутствие деформаций от прижимного усилия критически важно при шлифовании тонких пластин или пуансонов. Включение и выключение магнитного поля осуществляется поворотом рукоятки.

НАСТРОЙКА И ЭКСПЛУАТАЦИЯ

Точный угол наклона выставляется с помощью набора плоскопараллельных концевых мер длины. Плитки устанавливаются под контрольный валик синусного механизма, после чего подвижная плита надежно фиксируется зажимными винтами для предотвращения сдвига от сил резания. Базовые поверхности стола и магнитная плита требуют бережного отношения: их нельзя использовать в качестве наковальни. Для сохранения удерживающей способности магнитов плиту необходимо периодически шлифовать (пропыливать) непосредственно на станке.
