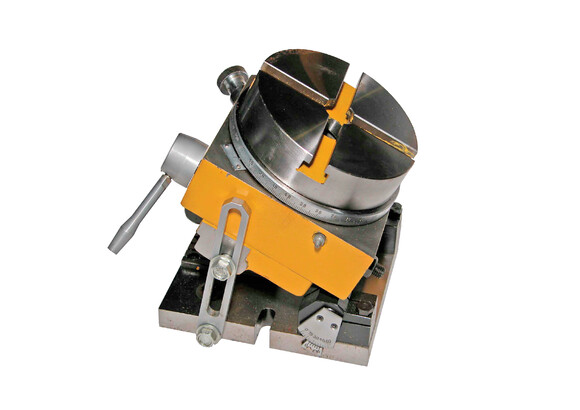

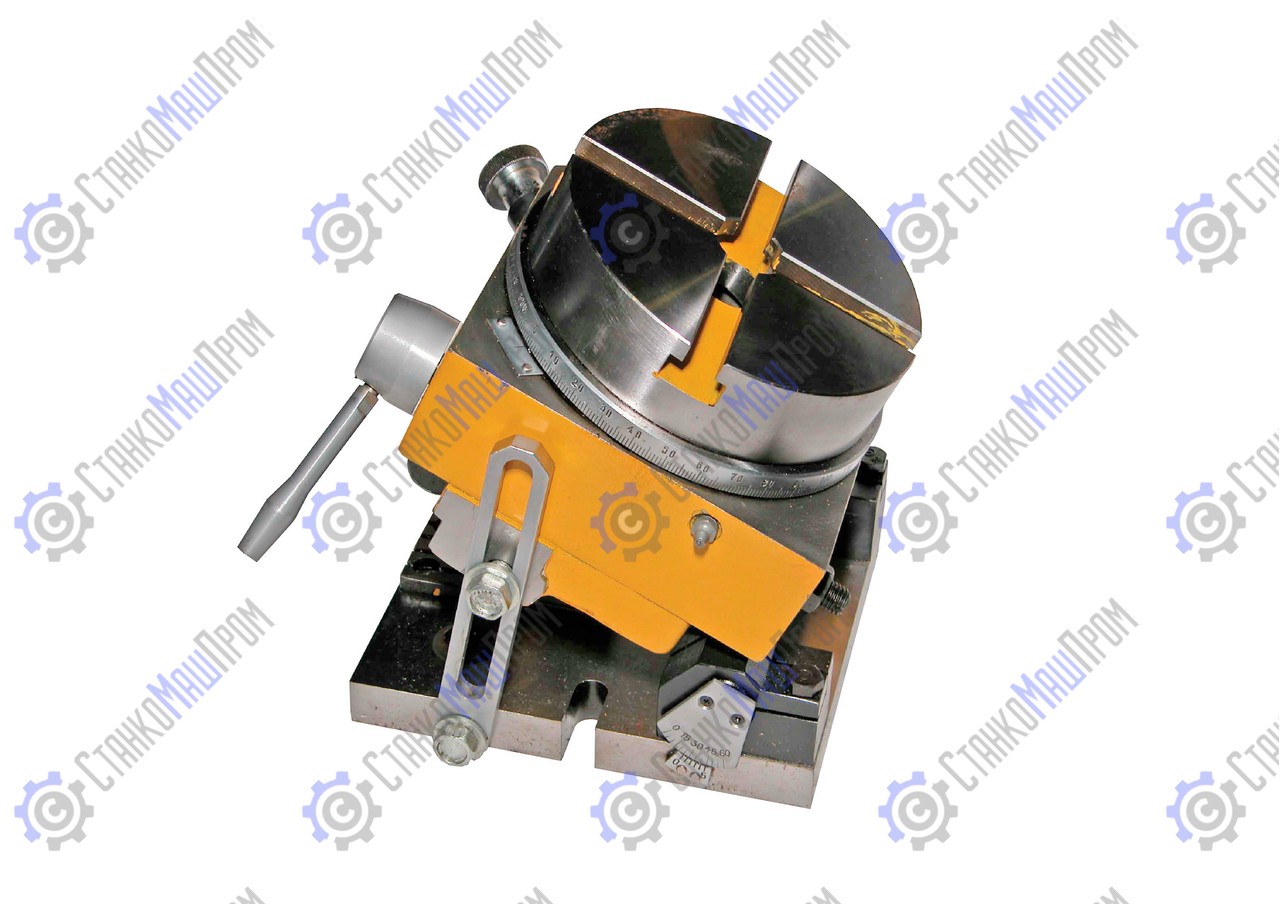

Стол делительный синусный с трехкулачковым патроном 3Е70.П11-01

Стол делительный синусный с трехкулачковым патроном 3Е70.П11-01 является прецизионной технологической оснасткой для металлорежущих станков. Устройство предназначено для точного углового позиционирования заготовок при фрезеровании, сверлении, растачивании или шлифовании наклонных поверхностей, пазов и отверстий. Использование синусного механизм позволяет выставлять углы с минутными допусками, что недостижимо при использовании обычных поворотных тисков.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Оснастка активно применяется в инструментальном и опытном производстве при изготовлении сложной штамповой оснастки, пресс-форм, кулачков и специальных калибров. Трехкулачковый патрон обеспечивает быстрое и надежное центрирование деталей цилиндрической формы. Это позволяет обрабатывать многогранники из круглого проката, нарезать шлицы или сверлить радиальные отверстия под заданным углом к оси детали.

ОСОБЕННОСТИ ИСПОЛЬЗОВАНИЯ

Настройка угла наклона планшайбы осуществляется по принципу синусной линейки с использованием набора концевых мер длины (плиток Иогансона). Блок плиток помещается между опорным роликом стола и базовой поверхностью, гарантируя жесткую фиксацию заданного угла. Для сохранения точности инструмента необходимо оберегать базовые поверхности от ударов и попадания абразивной пыли. После работы стол следует очищать от стружки и покрывать тонким слоем антикоррозионной смазки.
