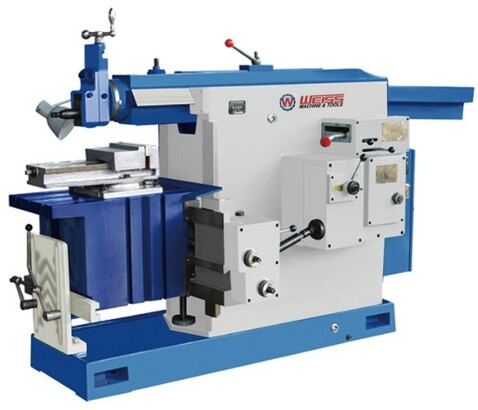

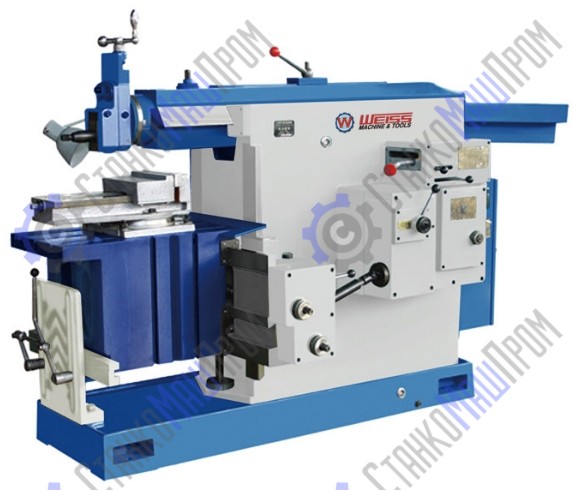

Строгальный станок WPM50

Строгальный станок WPM50 предназначен для механической обработки плоских и фасонных поверхностей, прорезания пазов, канавок и шлицев в деталях из черных и цветных металлов. Главным движением в этой кинематической схеме является возвратно-поступательное перемещение резца, закрепленного в ползуне, в то время как заготовка получает прерывистую подачу в поперечном или вертикальном направлении. Такая технология остается востребованной при выполнении ремонтных работ, в инструментальных цехах и на участках единичного производства, где применение фрезерования экономически нецелесообразно из-за высокой стоимости оснастки.

КОНСТРУКЦИЯ И ОСОБЕННОСТИ

Основанием служит жесткая чугунная станина, по направляющим которой движется ползун. Литая конструкция эффективно гасит вибрации, возникающие при врезании инструмента в металл. Рабочий стол имеет Т-образные пазы для базирования и закрепления деталей напрямую или с использованием машинных тисков. Стол способен перемещаться как по горизонтали, так и по вертикали, обеспечивая настройку на требуемый размер заготовки.

Суппорт с резцедержателем смонтирован на торце ползуна. Он оснащен поворотным механизмом, который позволяет строгать наклонные плоскости и снимать фаски под заданным углом без переустановки самой детали. Откидная планка резцедержателя приподнимает резец во время обратного (холостого) хода, предотвращая трение задней поверхности инструмента об обработанную поверхность и сохраняя его ресурс.

НАСТРОЙКА И ЭКСПЛУАТАЦИЯ

Скорость резания регулируется изменением числа двойных ходов ползуна в минуту через коробку скоростей. Длина хода настраивается в зависимости от габаритов заготовки, при этом инструмент должен выходить за пределы детали с небольшим запасом для плавного разгона и торможения механизма. Подача стола синхронизирована с обратным ходом ползуна и осуществляется в автоматическом или ручном режиме.

При обслуживании механизма кулисы и направляющих важно следить за наличием масляной пленки на поверхностях трения. Своевременное удаление стружки из рабочей зоны предотвращает задиры на направляющих станины. Оборудование отличается неприхотливостью к качеству режущего инструмента — для работы используются стандартные токарные или специализированные строгальные резцы из быстрорежущей стали или с твердосплавными пластинами.
