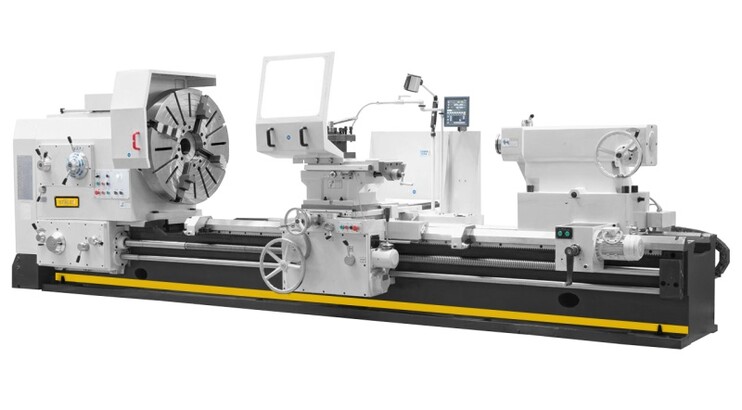

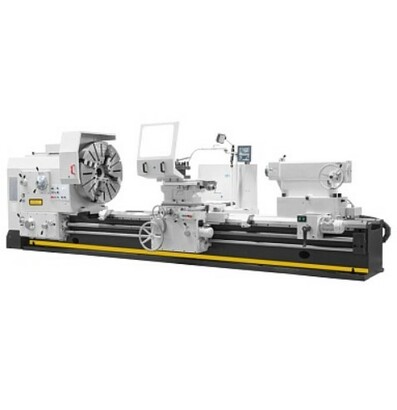

Токарно-винторезный станок STALEX D2000/5000
Каталог
Описание
Особенности станка:
- Станина станка отличается исключительной жесткостью при скручивании и низким уровнем вибрации, что является необходимым условием для точного точения
- Передача вращательного движения (вперед / назад) осуществляется через приводной вал с гидравлической муфтой
- Направляющие большого размера подвергаются индукционной закалке и шлифованию
- Литой шпиндель с большой толщиной стенки и компактной конструкцией гарантирует жесткость и стабильность
- Закаленные и отшлифованные шестерни и валы, в том числе в коробке передач подачи
- Для обработки самых разных деталей станок имеет диапазон частот вращения от 2 до 200 об/мин при 33 скоростях
- Плавный пуск главного шпинделя с помощью механической многодисковой муфты
- Изготовлен по стандартам СЕ
Характеристики
| Диаметр обточки над станиной, мм | 2000 |
| Диаметробточки над поперечным суппортом, мм | 1600 |
| Расстояние между центрами, мм | 5000 |
| Ширина станины, мм | 1100 |
| Макс. масса детали, обрабатываемой в центрах, кг | 10 000 |
| Макс. масса детали, обрабатываемой в планшайбе, кг | 1500 |
| Частота вращения шпинделя, (21 вперед/12 реверс), об/мин | 2 -200/2,5-200 |
| Конус шпинделя | ISO A2-15 |
| Планшайба 4-х кулачковая, Ø, мм | 1600 |
| Проходное отверстие шпинделя, Ø, мм | 130 |
| Ход по оси X, мм | 1020 |
| Ход по оси Z, мм | 4800 |
| Ход по оси z-1, мм | 200 |
| Продольная подача ось X, мм/об | 0,064-12 |
| Поперечная подача ось Z, мм/об | 0,032-6 |
| Подача верхних салазок z-1, мм/об | 0,016-3 |
| Метрическая резьба,56, мм | 1-120 |
| Диаметральная резьба,56, DP | 30-1/4 |
| Дюймовая резьба,56, TPI | 1/2-60 |
| Модульная резьба,56, мм | 0,5-60 |
| Максимальный размер инструмента, мм | 45х45 |
| Угол поворота резцедержателя, º | 180 |
| Ускор. перем. продольного суппорта ось Z, мм/мин | 3,740 |
| Ускор. перем. поперечного суппорта ось X, мм/мин | 1,870 |
| Конус пиноли задней бабки: | MT-6 |
| Ход пиноли задней бабки, мм | 300 |
| Диаметр пиноли задней бабки, мм | 200 |
| Габаритные размеры станка, мм | 8100х2200х2400 |
| Габаритные размеры упаковки, мм | 6850х2280×2550; 2450х1350х1210 |
| Габаритные размеры упаковки планшайбы, мм | 1950х1850х720 |
| Мощность главного привода, кВт | 30,0 |
| Мощность насоса помпы СОЖ, кВт | 0,15 |
| Максимальный крутящий момент на шпинделе, Nm | 12800 |
| Максимальное усилие резания(продольное/поперечное), кг | 4500 |
| Объем бака СОЖ, л | 120 |
| Объем масла в переднюю бабку и коробку передач, л | 110 |
| Объем масла в суппорт, л | 12 |
| Мотор ускоренного перемещения, кВт | 1,5 |
| Мощность двигателя перемещения задней бабки, кВт | 1,5 |
| Масса, кг | 23 200 |
Комплектация и особенности
Комплект поставки:
- 4-х кулачковая планшайба Ø1600 мм
- 4-х позиционный резцедержатель с фиксатором
- Неподвижный люнет Ø400-750 мм
- Подвижный люнет Ø50-220 мм
- УЦИ по 3-м осям
- Защитный экран патрона с концевым выключателем
- Концевой упор продольного перемещения
- Электрокомпоненты Schneider electric
- Регулируемые опоры станины
- Моторизованная задняя бабка
- Система подвода СОЖ
- LED лампа местного освещения
- Инструкция по эксплуатации
- Инструмент для обслуживания
