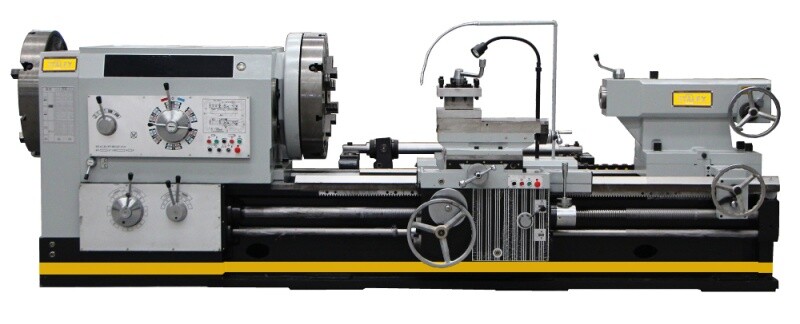

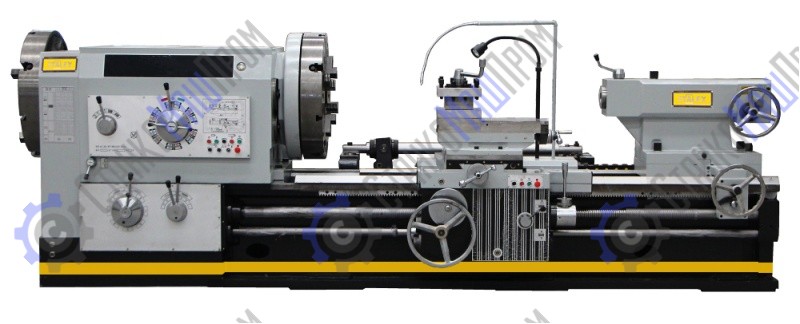

Трубонарезной станок STALEX Q1327x3000
Каталог
Описание
Станок модели Q1327 является универсальным токарно-трубонарезным станком, предназначенным для обтачивания концов труб, включая точение конусов и нарезания на них резьб: метрических, дюймовых, конических в условиях единичного и мелкосерийного производства. На станке можно обрабатывать детали трубных соединений, нарезку замковой резьбы на бурильных трубах, применяемых для добычи и транспортировки нефти и природного газа и в нефтедобывающей промышленности.
Особенности станка:
- Станок оснащен конусной линейкой для обработки конических поверхностей и нарезания конических резьб.
- Обрабатываемая труба пропускается через полый шпиндель и зажимается двумя 4-х кулачковыми планшайбами Ø800 мм.
- Другой, длинный конец трубы, проходящий через шпиндель поддерживается напольным люнетом.
- Шпиндель имеет прямое и обратное вращение.
- Станина станка выполнена из высококачественного серого чугуна, направляющие отшлифованы и закалены ТВЧ и имеют твердость HRC 55 единиц.
- Электрокомпоненты применяемые в станке Schneider Electric.
- Изготовлен по стандартам СЕ.
Характеристики
| Диаметр обточки над станиной | Ø1000мм |
| Ø обточки над поперечным суппортом | Ø610 мм |
| Расстояние между центрами | 3000 мм |
| Максимальная длинна обточки | 2750 мм |
| Ширина станины | 755 мм |
| Максимальная масса детали, обрабатываемой в центрах | 6 000 кг |
| Частота вращения шпинделя, 12 | 16-380о б/мин |
| Диапазон диаметров для нарезания резьбы | Ø130-Ø270 мм |
| 4-х кулачковая планшайба | Ø800 мм |
| Проходное отверстие шпинделя | Ø280 мм |
| Поперечный ход | 520 мм |
| Продольная подача ось X(40) | 0,05-1,5 мм/об |
| Поперечная подача ось Z(40) | 0,1-3 мм/об |
| Метрическая резьба, 30 | 1-30 мм |
| Дюймовая резьба, 27 | 28-1TPI |
| Максимальный размер инструмента | 45х45 мм |
| Угол поворота резцедержателя | 90º |
| Ускор. перем. продольного суппорта ось Z | 3,640 мм/мин |
| Ускор. перем. поперечного суппорта ось X | 1,870 мм/мин |
| Конус пиноли задней бабки: | MT-6 |
| Ход пиноли задней бабки | 300 мм |
| Диаметр пиноли задней бабки | Ø160 мм |
| Габаритные размеры станка (ДхШхВ) | 6300×2100×1600 мм |
| Мощность главного привода | 22,0 кВт |
| Мощность двигателя подачи | 1,5 кВт |
| Мощность двигателя СОЖ | 0,125 кВт |
| Масса нетто | 11500 кг |
Комплектация и особенности
Комплект поставки:
- 4-х кулачковая планшайба Ø800 мм (2 шт.)
- 4-х позиционный резцедержатель
- Неподвижный люнет Ø150-450 мм
- Поддерживающий напольный люнет
- УЦИ по 3-м осям
- Конусная линейка
- Моторизованная задняя бабка
- Защитный экран патрона (2 шт.)
- Электрокомпоненты Schneider Electric
- Система подвода СОЖ
- LED лампа местного освещения
